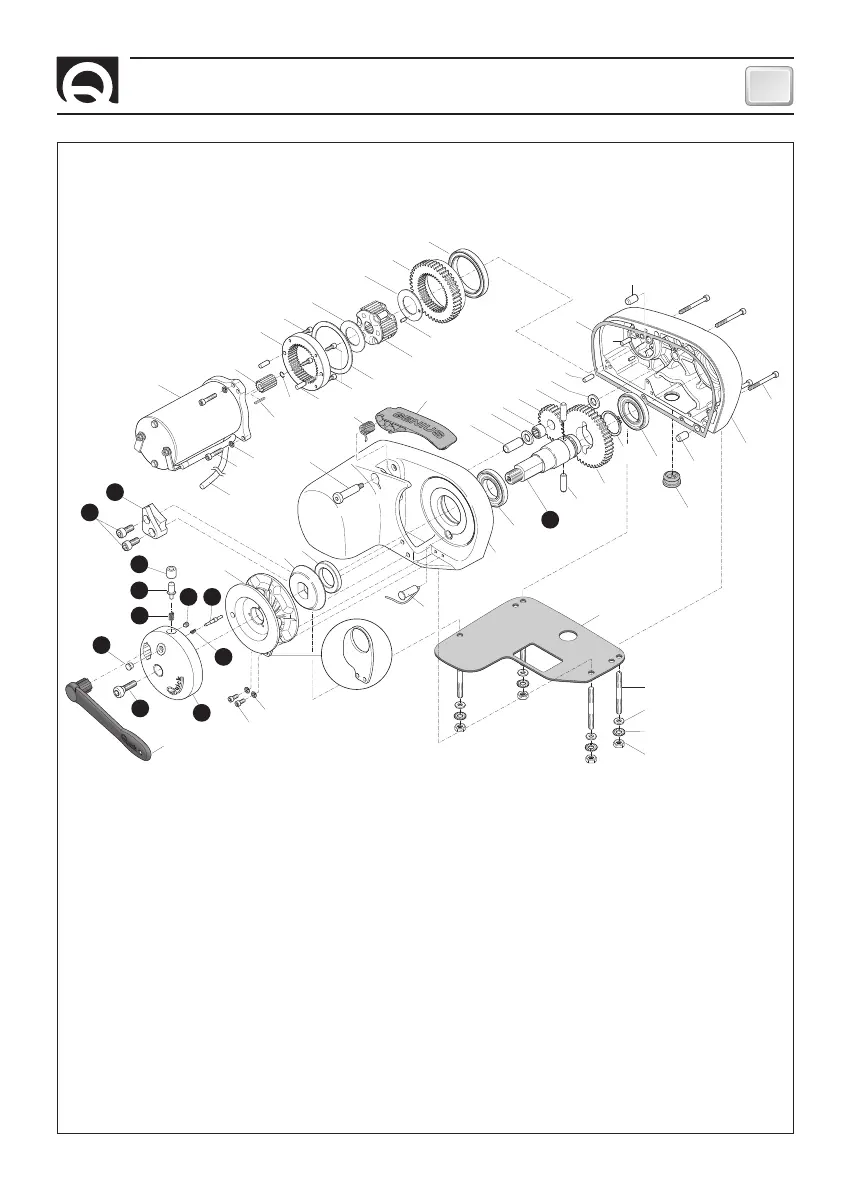

GP2 SERIES GENIUS 1500/2000 - REV000A
MANTENIMIENTO
3
22
17
50
45
3
23
17
24
25
26
24
21
18
20
19
27
18
10
9
7
8
7
53
1
43
12
11
3
5
6
5
4
2
A
27
52
13
51
38
39
40
41
42
30
16
14
31
15
34
35
37
51
33
M
D
N
C
B
E
H
29
F
I
L
G
32
Referencia números y códigos en la página siguiente
POS. DENOMINACIÓN
A
Eje
B
Guía perno
C
Tornillo M 8*18
D
Perno Ø 8
E
Muelle perno Ø 8
F
Tapa barboten
G
Perilla Ø10
H
Tornillo tapa barboten
I
Tornillo M5
L
Perno Ø 5
M
Muelle perno Ø 5
N
Brújula
GP2 1500 FF
GP2 2000 FF
