Quickie 2, 2HD - Receptáculos contra Volcaduras; Accesorio del Receptáculo del Reposabrazos

MK-100070 Rev. A
24
ESPAÑ OL
I. RECEPTÁCULOS CONTRA VOLCADURAS
Sunrise Medical recomienda los tubos contra volcaduras para todas las sillas de ruedas.
Use una tensión de 115 pulg.-lbs. cuando ajuste los tubos contra volcaduras.
2. Ajuste del receptor contra volcaduras
a. Quite los tubos contra volcaduras de los receptores contra volcaduras.
b. Quite los pernos del receptor de los tubos contra volcaduras.
c. Vuelva a colocar la abrazadera a la altura deseada.
d. Reinserte los pernos y apriételos.
e. Repita con el segundo receptor contra volcaduras. Ambas abrazaderas deben estar exactamente a la
misma altura.
f. Reemplace los tubos contra volcaduras.

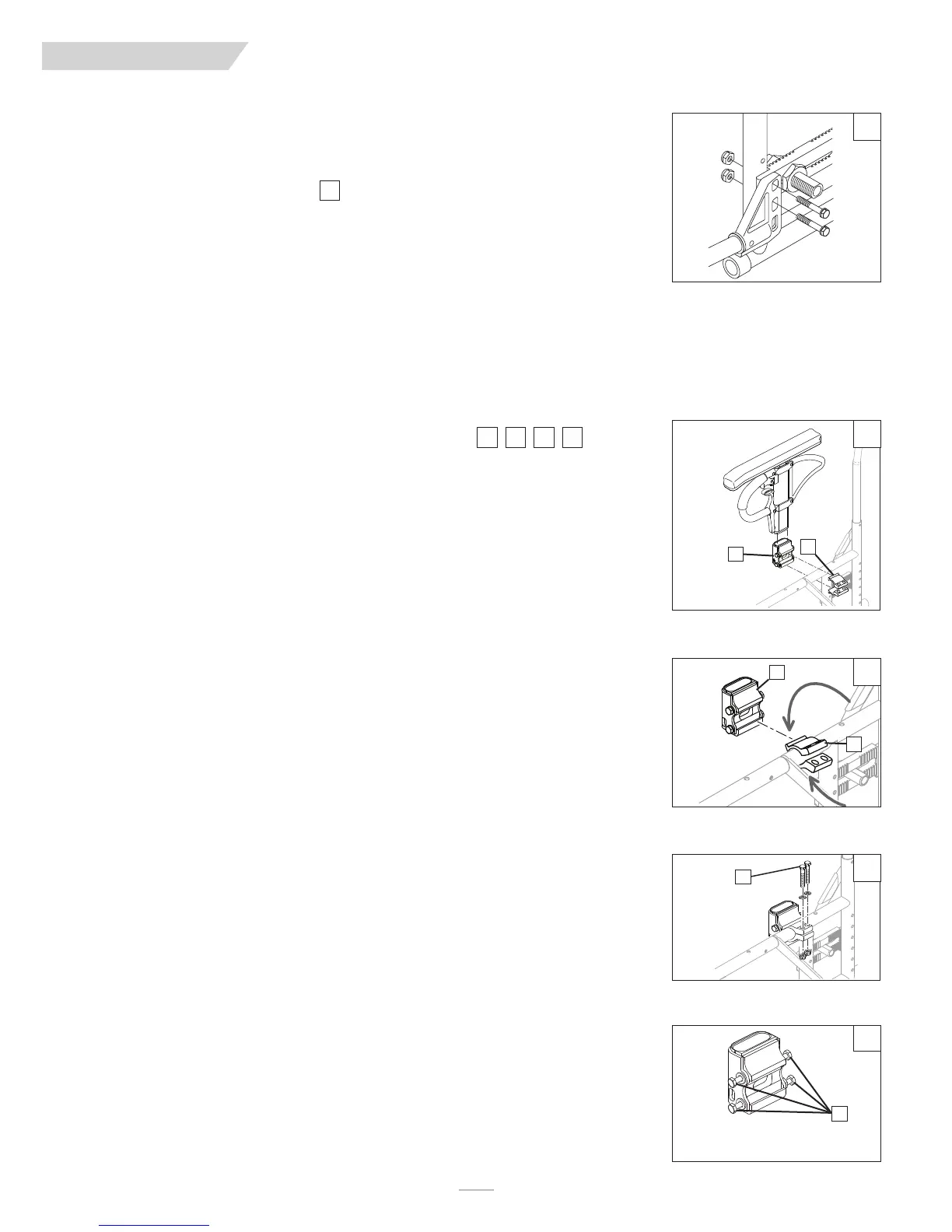

J. ACCESORIO DEL RECEPTÁCULO DEL REPOSABRAZOS
Montaje
1. Coloque los dos receptáculos de la abrazadera (A) sobre la parte superior del tubo de la estructura
trasera lateral. Alinee con el reposabrazos de altura ajustable de poste sencillo.
2. Comprima ambos receptáculos de abrazadera juntos del lado del receptáculo del poste e insértelos
dentro del receptor del poste.
3. Una vez insertados, comprima ambos receptáculos de abrazadera en el lado más alejado del receptor
del poste.
4. Mantenga ambos receptáculos de abrazadera contra la parte superior del tubo de la estructura lateral
trasera (C).
Ajuste
1. Para ajustar el calce del reposabrazos de un solo poste en el receptáculo, afloje los 4 pernos hexago-
nales (D) con una llave de 7/16”.
2. Con el conjunto del reposabrazos en el receptáculo (B) presione firmemente sobre la parte exterior
del receptáculo.
3. Mantenga la presión sobre el receptáculo y vuelva a apretar dos de los pernos hexagonales (D).
4. Retire el conjunto del reposabrazos y vuelva a apretar los otros dos pernos hexagonales.
5. El reposabrazos calzará en el receptáculo con firmeza y disminuirá los ruidos generados por la
vibración.
