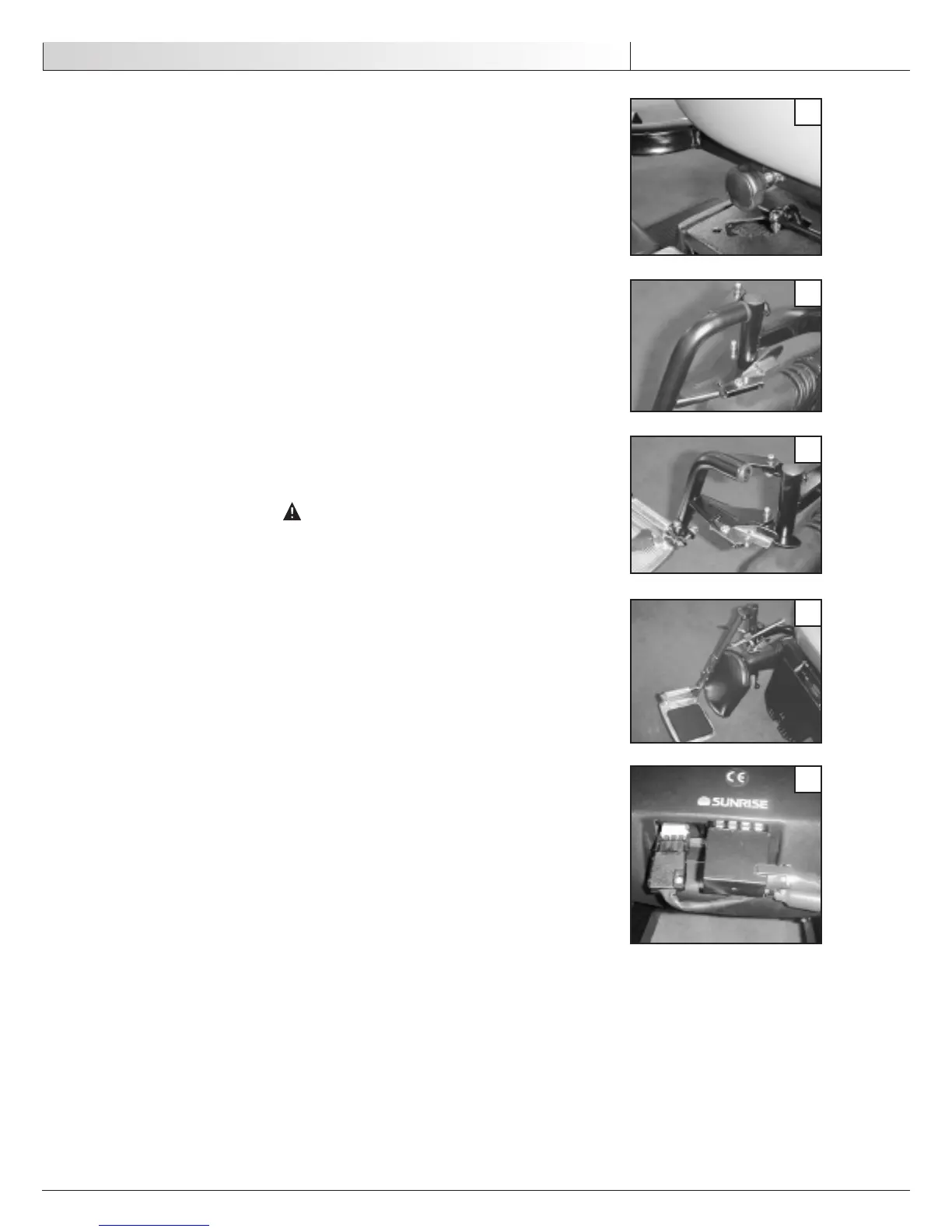

930756 Rev. A
C. ADAPTATEUR DE SUPPORT (EN OPTION)
(Figure 7)
1. Insérez l’adaptateur de support entre le siège et l’armature.
2. Serrez la vis à oreilles.
D. REPOSE-PIEDS RABATTABLES
1. Installation
(Figure 8)
a. Placez la partie rabattable sur les goupilles de l’adaptateur de support.
b. Tournez le repose-pied vers l’intérieur jusqu’à ce que le plateau support se verrouille
sur le boulon de serrage.
2. Retrait
(Figure 9)
a. Pour enlever le repose-pied, poussez le levier de déblocage rapide.
b. Tournez le repose-pied vers l’extérieur et levez.
3. Réglage de la hauteur
(Figure 9)
a. Desserrez les boulons du tube du support et du collier.
b. Changez la hauteur du repose-pied.
c. Resserrez les boulons.
AVERTISSEMENT
Évitez d’ouvrir des portes avec la semelle ou l’appui-jambes. Vous pourriez abîmer
le fauteuil ou vous blesser.
E. APPUI-JAMBES ÉLÉVATEURS (EN OPTION)
(Figure 10)
1. Installation
Pour installer ou enlever l’appui-jambes élévateur (ELR), reportez-vous aux instructions pour
l’installation du repose-pied rabattable, ci-dessus.
2. Réglage
a. Pour relever l’appui-jambes, élevez-le à la position désirée. L'appui-jambes s’en-
clenchera automatiquement.
b
.
Pour abaisser l’appui-jambes tout en restant assis(e) dans le fauteuil, commencez par
le soulever légèrement, puis poussez le levier de déblocage vers le haut et abaissez
l’appui-jambes jusqu’à ce qu’il soit à la position désirée.
F. LEVIER DE COMMANDE INCORPORÉ
(Figure 11)
1.
P
our br
ancher
a. Alignez la prise du grand connecteur rectangulaire (connecteur Beau) et celle du con-
n
ecteur AMP situé d
errièr
e le siège avec les broches du connecteur situé sur le fais-
ceau d
u levi
er d
e comm
an
d
e
.
b. Enfoncez-la fermement.
2. Pour débrancher
Tir
ez le conn
ecteur Beau vers le haut jusqu’à ce qu’il se débr
an
ch
e d
e la prise m
on
tée sur
l’armature et située derrière le siège. Pressez les côtés du connecteur AMP puis tirez dessus.
IX. Montage, Réglage et Utilisation
57
Français
7
8
9
10
11
