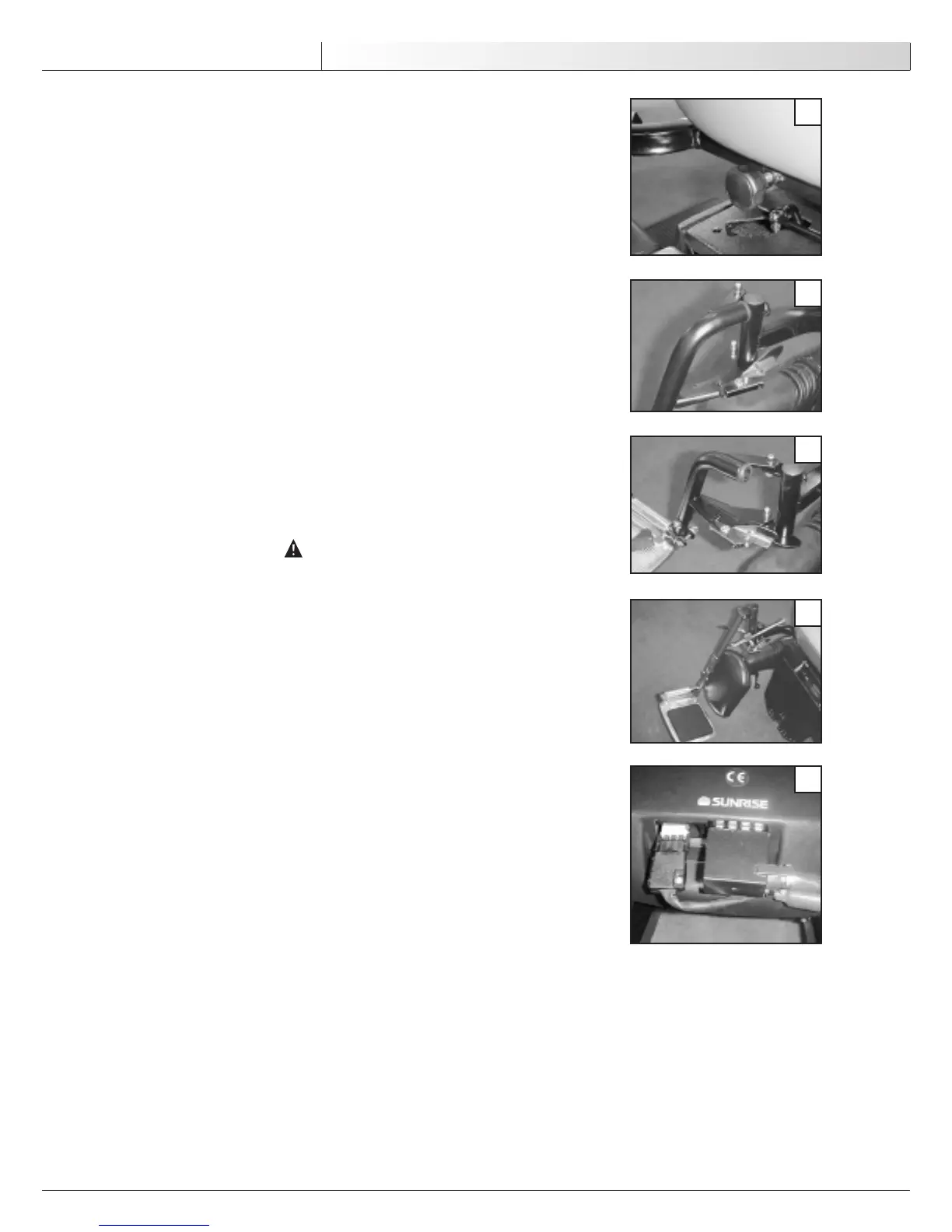

C. ADAPTADOR DEL SOSTÉN (OPCIONAL)
(Figura 7)
1. Inserte el adaptador del sostén en la interfase del bastidor del asiento.
2. Apriete la perilla del perno.
D. REPOSAPIÉS GIRATORIOS
1. Instalación
(Figura 8)
a. Coloque el reposapiés giratorio sobre los pasadores del adaptador del sostén.
b. Gire el reposapiés hacia adentro hasta que la placa del seguro caiga en su sitio en el
pern
o de seguro.
2. Remoción
(Figura 9)
a. Para remover el reposapiés, oprima la palanca de liberación rápida.
b. Gire el reposapiés hacia fuera y levántelo.
3.
Ajuste de la Altura
(Figura 9)
a. Afloje los pernos en el tubo del bastidor del sostén y la abrazadera.
b. Reposicione la altura del reposapiés.
c. Reapriete los pernos.
ADVERTENCIA
Evite abrir las puertas con el reposapiés o reposapiernas. Pudiera ocasionar daños
o lesiones.
E. REPOSAPIERNAS ELEVABLE (OPCIONAL)
(Figura 10)
1. Instalación
Para instalar o remover el Reposapiernas Elevable (ELR) vea arriba las instrucciones del
Reposapiés Giratorio.
2. Ajuste
a. Para elevar el reposapiernas, levántelo hasta la posición deseada. El reposapiernas se
asegurará automáticamente en su sitio.
b. Para bajar el reposapiernas, mientras está sentado sobre la silla, levántelo ligera-
mente, luego mueva la palanca de liberación hacia arriba y baje el reposapiernas
hasta la posición deseada.
F. PALANCA DE MANDO INTEGRAL
(Fi
gura 11)
1.
P
ara Conectar
a. Alinee el receptáculo del conector rectangular grande (Conector de Beau) y el conec-
tor AMP ubicado detrás del asiento con los pasadores del conector ubicado sobre el
arnés d
e la palan
ca de mando integral.
b. Oprima con firmeza.
2. Para Desconectar
Tir
e haci
a arriba el con
ector d
e Beau hasta que se desconecte del receptáculo montado en el
bastidor, ubicado detrás del asiento. Aplaste los lados del conector AMP y luego tire de él.
930756 Rev. A
92
E
spañol
IX. Preparación, Ajuste y Uso
7
8
9
10
11
