930756 Rev. A

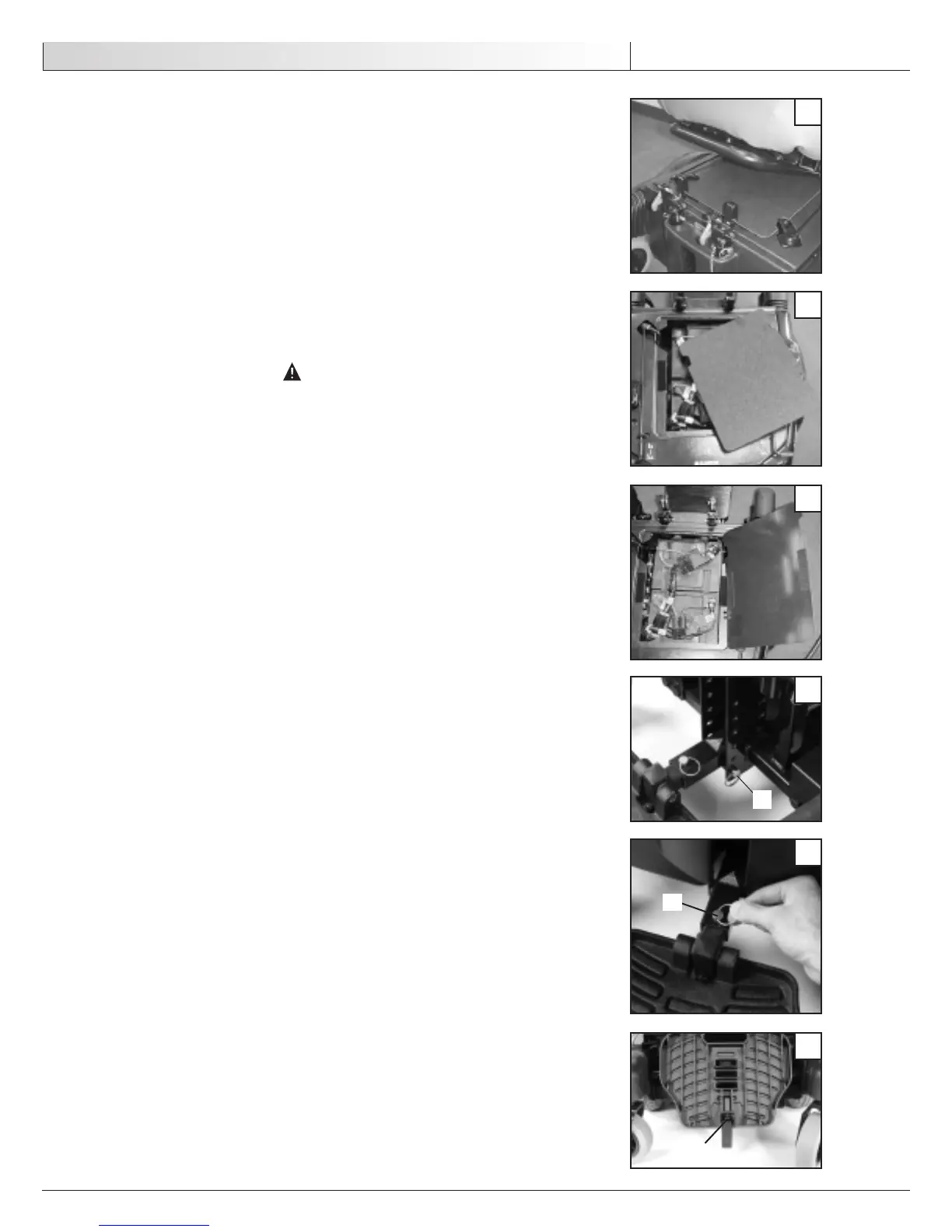

A. REMOCIÓN DE LAS BATERÍAS (Figuras 1, 2 y 3)
Para remover las baterías para transportar la silla o darle mantenimiento:
1. Para Remover las Baterías
a.
Quite el asiento removiendo el pasador de liberación y tirando después los dos mecan-
ismos de liberación hacia arriba. Después, deslice la silla hacia delante y levántela.
b. Quite el panel de acceso a la batería al insertar un destornillador plano entre el panel
y la cubi
erta principal hacia atrás del panel en la palabra “abrir” (open).
c. Empuje el destornillador hacia delante hasta que se levante el panel.
d. Desenchufe y quite las baterías de la parte posterior de la silla.
e
. Saque las baterías levantando las correas de las mismas.
2. Instalación de la Batería
Vea la Sección XI. Baterías, D para la instalación y el diagrama de cableado.
ADVERTENCIA
Las baterías pueden pesar hasta 24.9 Kg. (55 lb.) Debe tenerse cuidado para evi-
tar lesiones cuando levante las correas de la batería.
B. AJUSTE DEL ESTRIBO
El estribo sencillo puede ajustarse de tres diferentes maneras: altura, longitud y ángulo.
1. Ajuste de la Altura (Figura 4)
(6 ajustes posibles):
a. Jale las dos palancas rojas del poste delantero del asiento e incline el asiento hacia
el respaldo de la silla.
b. Quite los dos postes delanteros del asiento retirando los pasadores y jalando los
postes del asiento hacia arriba.
c. Retire la cubierta de plástico jalando hacia fuera.
d. Quite el pasador (A).
e. Mueva el estribo hasta la altura deseada y deslícelo dentro de la ranura.
f. Vuelva a instalar el pasador (A).
g. Reemplace la cubierta delantera y el poste del asiento.
2. Ajuste de la Altura (Figura 5)
(3 ajustes posibles):
a) Remueva el pasador (C).
b)
Mueva el estribo a la longitud deseada.
c)
Vuelva a instalar el pasador (C) a través del orificio deseado.
3.
Ajuste del Ángulo (Figura 6)
Ajuste el perno (D) hasta lograr el ángulo deseado.
IX. Preparación, Ajuste y Uso
91
Español
1
2
3
D
6
4
5
A
C
