NEON 69
PPOORRTTUUGGUUEESSEE
14.06.10 Neon Rev.3

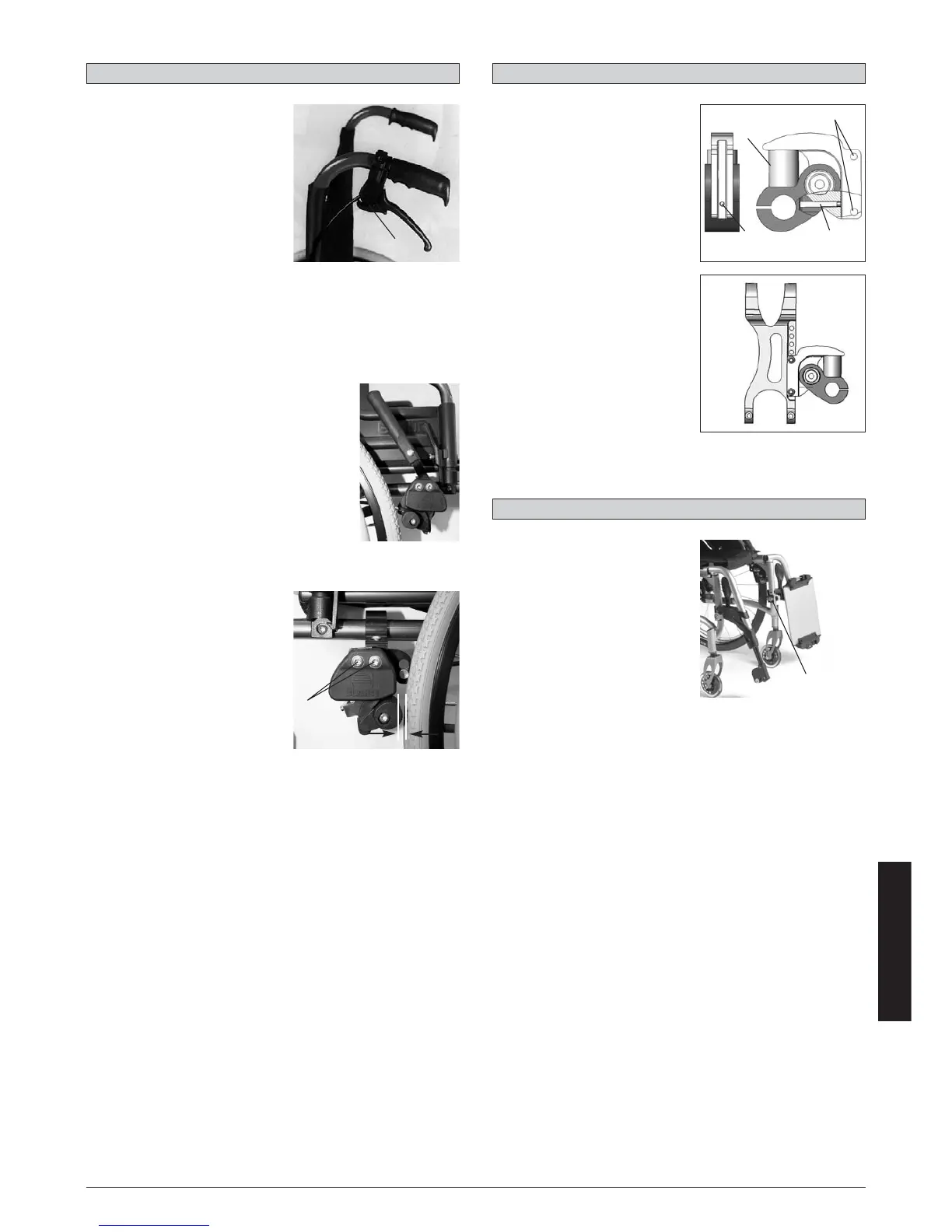

Opções – Sistema de suspensão
Sistema de suspensão (7.17)
O funcionamento do sistema de
suspensão está controlado pelos
amortecedores (A). A Sunrise
Medical oferece uma gama variada
de amortecedores destinados a
acomodar o peso de cada utiliza-
dor.
Para mudar os amortecedores, tire
os 2 parafusos (B, um de cada
lado). Gire para baixo os braços
basculantes (C); deste modo
poderá desmontar facilmente os
amortecedores (A) das aberturas
superiores e inferiores.
Para instalar juntas novas, siga
este procedimento ao inverso.
Verifique que os amortecedores
estão bem fixos nas aberturas
superiores ou inferiores.
Opções – Travões
Travões de tambor (7.13)
Os travões de tambor permitem ao
acompanhante travar a cadeira
com total segurança e também
podem levar uma alavanca de blo-
queamento. Quando a alavanca
encaixar no seu lugar ouve-se um
pequeno clic. A efectividade dos
travões de tambor não depende
da pressão de ar dos pneus.
Quando os travões de tambor
estão activados a cadeira não se
pode mover.
ATENÇÃO:
Os travões de tambor devem ser regulados por
um distribuidor autorizado.
12
1
1
2
3
3
Travões (7.16)
A cadeira de rodas está dotada de dois tra-
vões, que se activam da esquerda à direita.
Actuam directamente sobre as rodas. Para os
accionar, carregue nas duas alavancas dos
travões para a frente até ao tope (fig. 1).
Para desactivar, empurre as alavancas para
atrás até à posição inicial.
A eficácia da travagem pode diminuir nos
casos seguintes:
• Pneus gastos
• Pneus vazios
• Pneus molhados
• Travões mal ajustados
Os travões das rodas não foram
desenhados para travar a cadeira
em marcha. Utilize sempre os aros
de empurrar para reduzir a veloci-
dade. Assegure-se que a distância
entre o travão e as rodas é a que
está indicada nas especificações.
Para ajustar, solte o parafuso e
leve o travão até à posição correc-
ta. Aperte novamente o parafuso.
(Consultar a página das Pressões).
ATENÇÃO
Depois de cada regulação das rodas traseiras,
verifique a distância entre a roda e o travão e
volte a regular se for necessário.
Montar o travão demasiado perto da roda pode
dificultar a sua utilização e a alavanca pode partir-
se. Apoiar-se na alavanca do travão ao fazer uma
transferência pode provocar a rotura do travão. A
água que salpica as rodas pode provocar que o
travão não funcione correctamente.
78.2
78.1
3 mm
1
Apoio dos pés (7.21)
Existem dois tipos de apoio dos
pés: de plataforma e individual.
Ambos podem ser levantados para
facilitar a entrada e a saída da
cadeira.
Comprimento da metade inferior
da perna
Tirando os parafusos de ajusta-
mento (1), o apoio dos pés pode
ser ajustado em função do com-
primento da metade inferior da
perna. Tire os parafusos de regulação, regule os
tubos com o apoio dos pés na posição desejada e
volte a colocar e a apertar os parafusos (ver página
sobre binários de aperto).
A almofada de plástico deve de estar na posição
correcta por baixo dos parafusos. Deve manter
sempre uma distância mínima do chão de 2,5 centí-
metros.
13.1
1
Opções – Apoio dos pés
