70 NEON
PPOORRTTUUGGUUEESSEE
14.06.10 Neon Rev.3

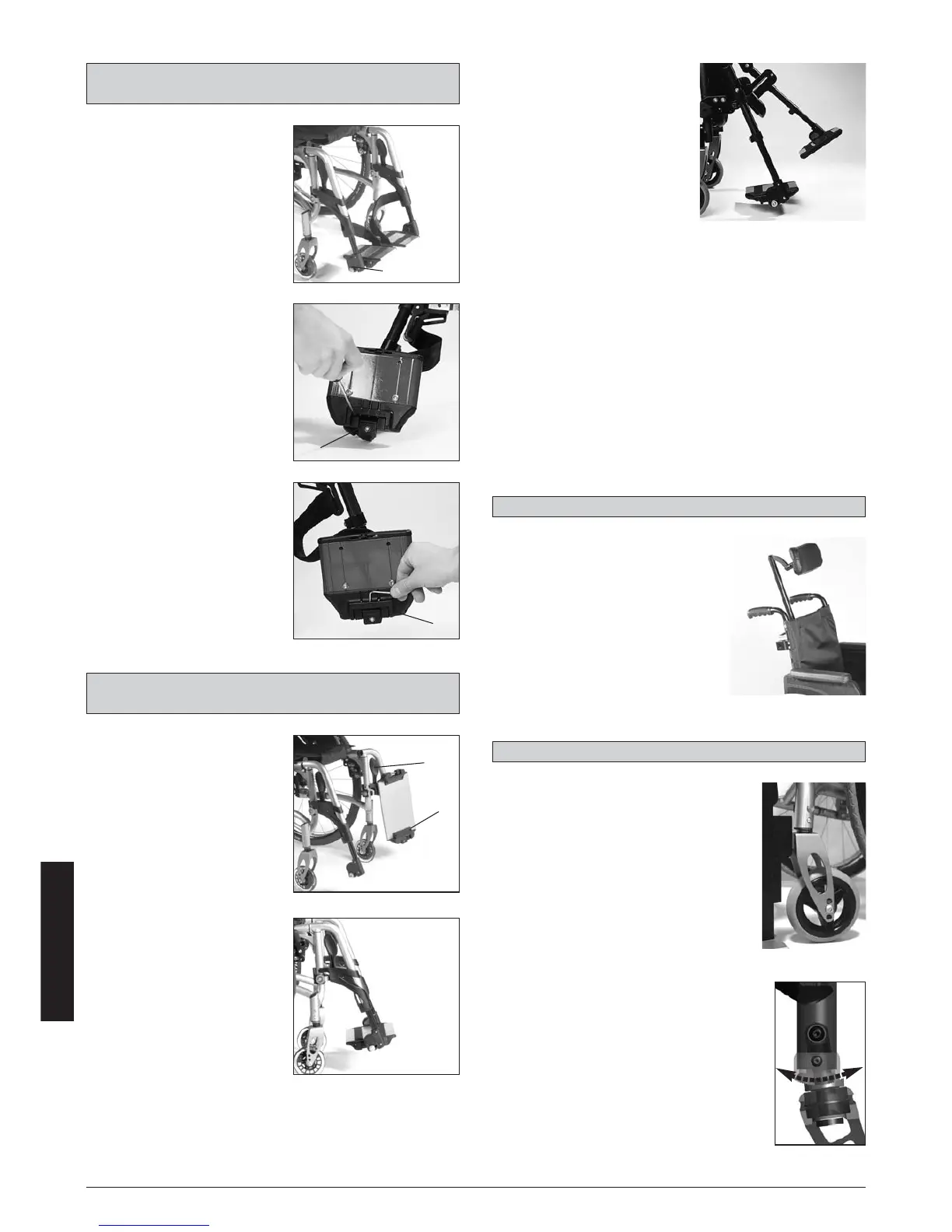

Opções –
Apoio dos pés individuais e de plataforma
Apoio dos pés individuais e de
plataforma
(7.22)
Os apoios dos pés podem ser
levantados para facilitar a
entrada e saída da cadeira.
Também se podem inclinar em
seis ângulos diferentes em relação
a uma superfície plana.
Aperte o parafuso (1) firmemente
no lateral. Retirando os clips (2) o
apoio dos pés pode ser situado em
três posições diferentes tanto para
frente como para atrás.
Desaperte o parafuso de regulação
(3) para mudar a posição horizon-
tal do apoio dos pés; para isso o
apoio dos pés deve de estar levan-
tado. Uma vez terminada a regu-
lação, verifique se todos os para-
fusos estão correctamente
apertados, (ver página sobre
binários de aperto). Deve de se
manter sempre uma distância
mínima de 2,5 cm em relação ao
chão.
15.1
15.2
15.3
1
2
3
Apoio dos pés e sistema de des-
bloqueamento (7.23)
Coloque o apoio dos pés para fora
e depois gire para dentro até ficar
bloqueado na posição correcta (1).
Para desmontar o apoio dos pés,
carregue no sistema de desblo-
queamento (2), gire para fora e
desmonte-o. Verifique se o apoio
dos pés fica bloqueado na
posição correcta.
PRECAUÇÃO:
Os apoios dos pés não devem
de ser utilizados para levantar
nem para transportar a cadeira
com o ocupante.
O apoio dos pés regula-se muito
facilmente por meio de uma porca
hexagonal excêntrica. As regu-
lações podem-se mudar da
seguinte maneira:
Tire o parafuso. Regule a porca
hexagonal excêntrica. Verifique se
o mecanismo de bloqueamento se
bloqueia e desbloqueia correcta-
mente. Seguidamente aperte o parafuso firmemente,
sujeitando ao mesmo tempo a porca hexagonal
excêntrica com uma chave.
(Ver página sobre binários de aperto).
Opções – Apoio dos pés e sistema de
desbloqueamento
16
1
2
16
Apoio dos pés de levantar (7.24)
Para levantar:
Puxe o apoio dos pés para cima e
regule-o à altura desejada.
O apoio dos pés fica bloqueado
na posição.
Para descer:
Levantar a parte inferior da perna
e carregar na alavanca de libe-
ração para soltar o apoio dos pés.
Poderá então baixar o apoio dos
pés. Quando se libera a alavan-
ca o apoio dos pés bloqueia-se na posição.
PRECAUÇÃO:
Quando elevar ou descer o apoio dos pés
mantenha as mãos afastadas do mecanismo de
regulação entre a armação e as partes móveis
do apoio dos pés.
PRECAUÇÃO:
Os apoios dos pés não se devem de utilizar para
levantar ou transportar a cadeira com o seu
ocupante.
17
309
Opções – Encosto de cabeça
Encosto de cabeça (7.35)
O encosto de cabeça pode-se levantar
e deslocar para diante ou para atrás.
Para isso, soltar os parafusos (1 ou 2),
ajustar na posição desejada e apertar
os parafusos (ver a página sobre
Pressão).
Opções - Regulação da roda dianteira
Regulação da roda dianteira (7.42.3)
Para se assegurar que ambas as forquetas
estão paralelas, basta contar os dentes que
se vêm a ambos os lados.
Depois de ajustar a forqueta da roda dian-
teira, os dentes se encarregam de a sujeitar
no seu lugar, permitindo regulá-la de 16° em
incrementos de 2°.
Utilize o lado plano para verificar que forma
um ângulo recto com o chão.
O desenho patenteado permite girar a
forqueta da roda dianteira para se poder
reajustar até formar um ângulo recto com o
chão após alterar o ângulo do assento.
195
-8°+8°
191
