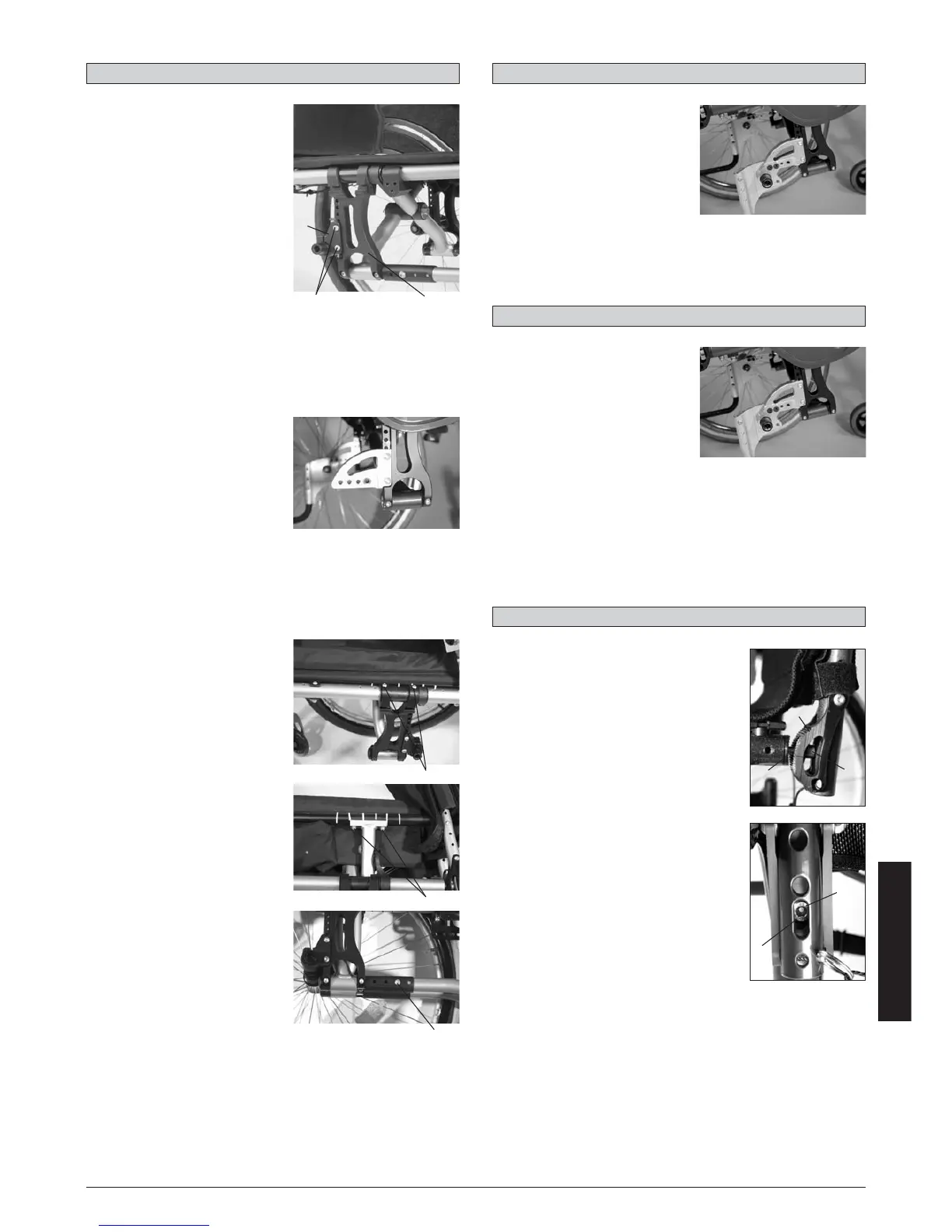

NEON 71
PPOORRTTUUGGUUEESSEE
14.06.10 Neon Rev.3
Fixação do centro de gravidade
do assento com placas de eixo
médias e compridas (7.54.5)
Desaperte os dois parafusos (3)
(2 de cada lado) e para a NEON
com apoio dos pés desdobráveis,
desaperte também o parafuso (4).
Coloque a placa perfurada na
posição requerida. A regulação
deve ser igual nos dois lados.
Coloque os parafusos e aperte-os
a 7Nm. Seguidamente desaperte
os parafusos por baixo do tubo do
assento e coloque o tubo do
assento na posição requerida.
Os parafusos devem ser apertados
a 7 Nm.
PRECAUÇÃO!
As marcas no tubo direito e
esquerdo do assento devem de
estar na mesma posição no bor-
do posterior.
Regulação da altura do assento
(7.53.2)
Para ajustar a altura do assento,
desaperte e tire os 4 parafusos
Torx (A, dois de cada lado) e a
anilha de rosca (B), que sujeita a
braçadeira (C) dos tubos de
inclinação das placas do eixo (D).
Regulação as duas braçadeiras
dos tubos de inclinação (C) à altu-
ra desejada e volte a apertar os 4
parafusos Torx. Antes de apertar
os parafusos, siga as instruções
para ajustar o ângulo das rodas
(secção 7.61.1).
Aperte os parafusos a 10 Nm.
NOTA: talvez seja necessário ajustar o ângulo da
roda dianteira após ajustar a altura traseira do
assento.
Opções – Assento
Suporte de eixo para pessoas
com membros amputados
(7.56.2)
Com o suporte para pessoas
amputadas (acessório; fig. 1) a
distância entre as rodas pode ser
ampliada de 10,5 cm. Quando
acabar a regulação verifique que
todos os parafusos estão correcta-
mente apertados (ver página sobre binários de
aperto).
PRECAUÇÃO: Os travões das rodas devem de
ser ajustados segundo a nova posição.
Opções – Distância entre rodas
Fixação do centro de gravidade
do assento (7.54.4)
Desaperte os parafusos (1) (2 de
cada lado) e faça a regulação no
adaptador na placa do eixo.
A regulação deve ser igual nos
dois lados. Aperte os parafusos a
10 Nm.
PRECAUÇÃO!
Os travões devem ser regulados para se adap-
tarem à nova posição!
Regulação do alinhamento das
rodas (7.61)
Importante: a sua cadeira só
rodará correctamente se as
posições das rodas traseiras forem
óptimas, o que significa que
devem de estar bem alinhadas.
Para isso, meça a distância entre
as partes traseiras e dianteiras de ambas as rodas para
ver se estão paralelas. A diferença, entre ambas as
distâncias, não deve ser superior a 5 mm. Para ajustar
as rodas para ficarem paralelas, desaperte os parafu-
sos e gire o casquilho do eixo. Uma vez finalizada a
regulação verifique que todos os parafusos estão
correctamente apertados (ver página sobre binários de
aperto).
Opções – Rodas
4
5
3
41
3
Opções – Traseira
Encosto retráctil, de ângulo ajustável
O ângulo do encosto é ajustado através
dos dentes engrenados do cilindro do
encosto (1) e da estrutura da encosto (B).
Para ajustar o ângulo, insira uma chave T40
Torx (2) na ranhura no tubo do encosto (3) e
desaperte os parafusos (4) em ambos os
lados da cadeira até libertar os dentes para
os poder ajustar.
Ajuste os tubos do encosto no lado esquer-
do para atingir o ângulo pretendido da
estrutura da cadeira. Aperte o parafuso (4)
com uma força de 16 Nm. Use uma
extensão de chave Allen. Memorize os mar-
cadores de posição no cilindro do encosto
(1) e na estrutura do encosto no lado
esquerdo da cadeira e ajuste o lado direito
para a mesma posição. Aperte os parafu-
sos com uma força de 16 Nm.
Lembre-se:
•A forma da metade da estrutura deve
corresponder exactamente ao do ajusta-
mento do ângulo do encosto e não deve
rodar quando os parafusos forem apertados.
• Antes de a instalar, verifique se os tubos traseiros estão
na vertical e se os dentes estão correctamente encaixa-
dos.
• Enquanto aperta segundo a força de torção indicada, o
encosto não deve sofrer pressão, o utilizador deve
inclinar-se ligeiramente para a frente.
536
1
2
4
4
3
