Quickie neon - Apoio Dos Braços de Secretária

72 NEON
PPOORRTTUUGGUUEESSEE
14.06.10 Neon Rev.3

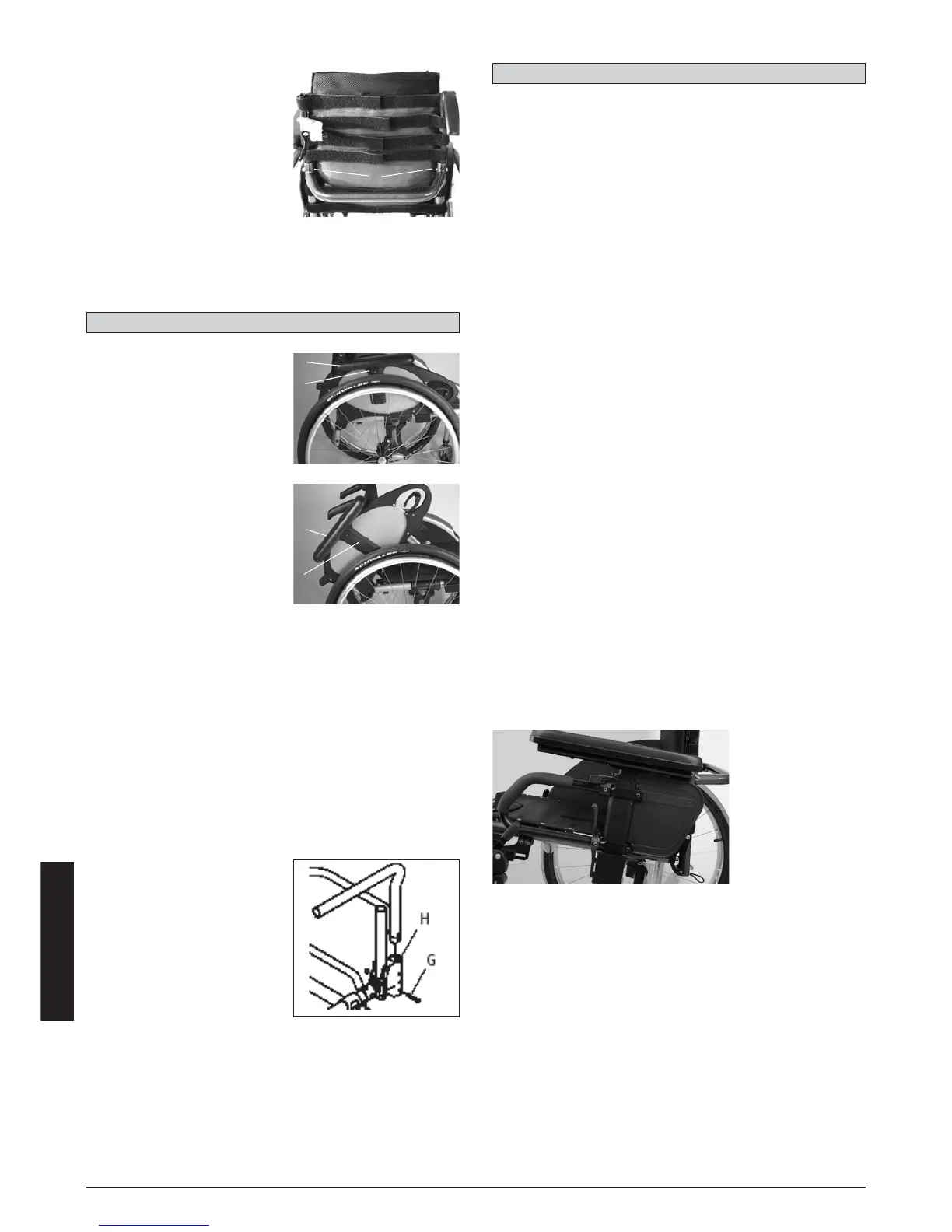

Apoio dos braços de secretária,
desdobrável, desmontável,
almofadado, comprido e curto.
Regulável em altura (7.81.2)
Regule a altura do apoio dos
braços da forma seguinte: leve o
pino (1) para a frente até ao tope.
Regule os apoios dos braços (2) à
altura desejada. Leve o pino para
atrás e carregue no apoio dos
braços para baixo até ouvir um
clic. Verifique sempre se as pro-
tecções laterais estão firmemente
bloqueadas na posição correcta.
Para levantar os apoios dos
braços, levante o punho (3) para
liberar a protecção lateral.
PRECAUÇÃO:
As protecções laterais e os
apoios dos braços nunca devem de ser utilizados
para levantar ou transportar a cadeira de rodas.
Protecção lateral, standard, desdobrável e des-
montável com apoio dos braços curtos ou com-
pridos
A protecção lateral permite aproximar-se mais a uma
mesa. Para levantar para cima carregar na alavanca
(1) para diante, para soltar a protecção lateral.
ATENÇÃO!
As protecções laterais e os apoios dos braços
não foram desenhados para levantar ou trans-
portar a cadeira de rodas.
Opções – Apoio dos braços
Protecção lateral, desdobrável
e desmontável com apoio dos
braços curtos ou compridos,
de altura regulável. (7.81.3)
A altura dos apoios dos braços
pode ser regulada da seguinte
maneira: puxar a alavanca (1) e
regular os apoios dos braços (2) à
altura desejada. Soltar a alavanca
e empurrar os apoios dos braços
(2) para baixo até ouvir o clic.
ATENÇÃO!
As protecções laterais e os apoios dos braços
não foram desenhados para levantar ou trans-
portar a cadeira de rodas.
530
Opções – Protector lateral
Quickie: protector lateral com altura ajustável
(7.81.4 )
1.Instalação
a. Empurre o braço exterior contra a braçadeira
montada na armação da cadeira.
b.O braço ficará sujeito automaticamente no seu
lugar.
2.Regulação da altura
a. Gire a alavanca de desbloqueamento para a
segunda posição.
b.Empurre o suporte do braço para cima ou para
baixo até ficar à altura desejada.
c. Gire a alavanca de desbloqueamento para a
posição de bloqueamento do braço.
d.Empurre o suporte do braço para dentro, até o
braço superior ficar bloqueado no seu lugar.
3.Para desmontar o braço
a. Gire a alavanca de desbloqueamento para a
primeira posição e retire o braço.
4.Substituição do braço
a. Empurre o braço para trás contra a braçadeira.
b.Gire a alavanca de desbloqueamento para a
posição de bloqueamento do braço.
5.Regulação do receptor do apoio do braço
Para apertar ou desapertar a regulação do braço
exterior na braçadeira:
a. Solte os quatro pernos dos lados da braçadeira.
b.Sujeite o braço na braçadeira e aperte-a até se
ajustar do modo desejado.
c. Aperte os quatro pernos.
6.Regulação do apoio do braço interior
a. O braço exterior é entregue com dois pernos sem
cabeça.
b.Gire os pernos para dentro ou para fora, até
conseguir a regulação desejada.
516
Precaução!
As protecções laterais e o apoio dos braços não
foram desenhados para transportar a cadeira.
Altura regulável do encosto
(7.77.3)
O encosto pode ser fixo em duas
alturas diferentes (41 – 43 cm).
Desapertar os parafusos (1) e re-
gular o encosto à altura requerida.
Ajustar os parafusos novamente
(ver binário de aperto).
Estofo do encosto ajustável
(7.77.2)
A tensão do estofo ajustável do
encosto pode ser ajustada com as
correias.
529
