Cric de voiture portable QuickJack™ 18 P/N 5900263 — Rév. B6 — Septembre 2023
qui se chevauche se séparera pendant le serrage et pénétrera dans le système hydraulique et contaminera
les composants de l'unité de puissance et le réservoir, entraînant un dysfonctionnement de l'équipement.

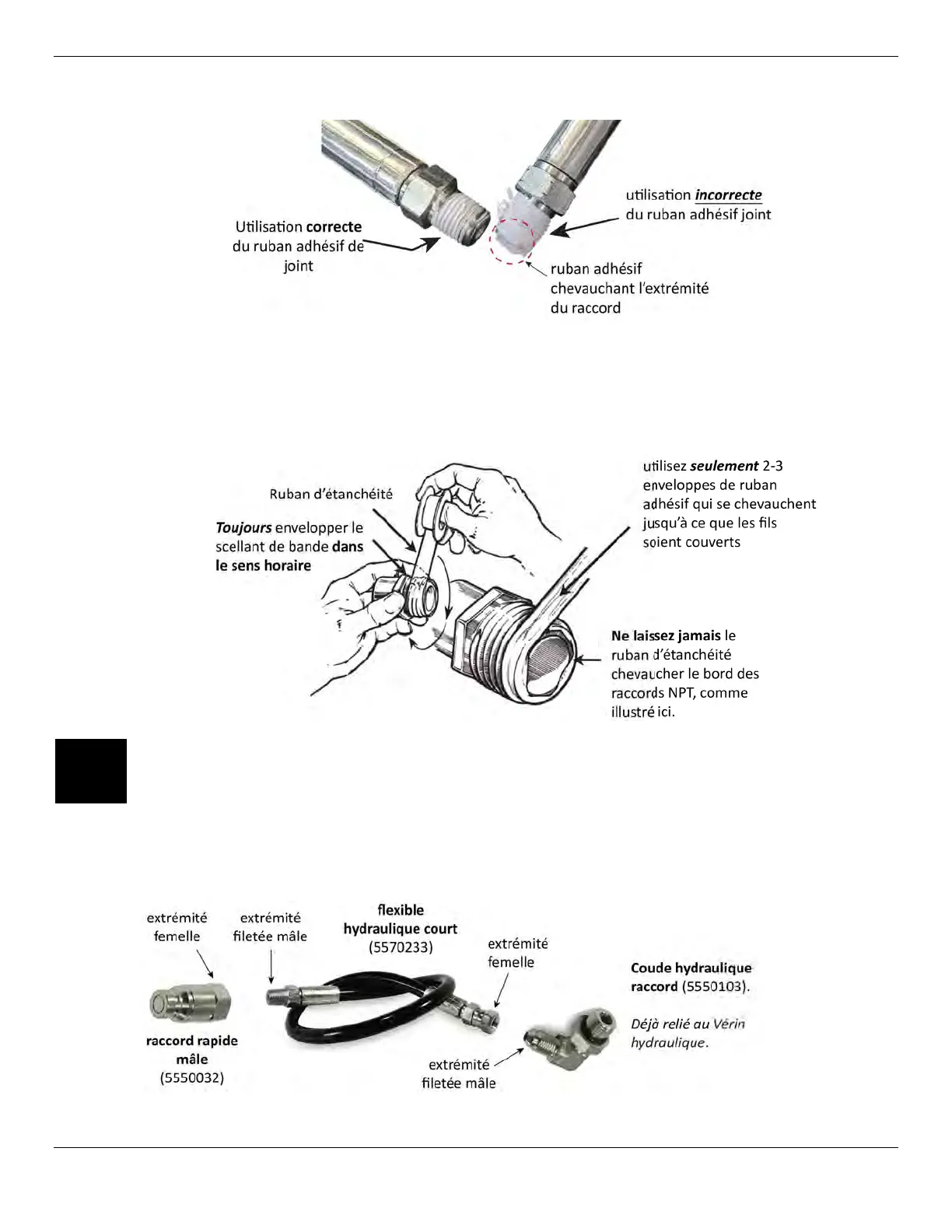

• En règle générale, les raccords à filetage conique ne doivent pas être assemblés selon un couple spécifique,
car le couple varie en fonction de la qualité du filetage, des matériaux des orifices et des raccords, du produit
d'étanchéité utilisé et d'autres facteurs.
• Lors de l'installation des raccords de tuyau QuickJack, serrez les raccords ensemble à la main, puis 2 à 3
tours après avoir utilisé une clé. Une fois cela fait, assurez-vous de vérifier tous les tuyaux
hydrauliques et les connexions des raccords avantde soulever un véhicule.
Assemblez les tuyaux hydrauliques courts
Pour assembler les flexibles hydrauliques courts, vous aurez besoin de la boîte 3 :
• Deux flexibles hydrauliques courts (5570233).
• Deux raccords mâles à connexion rapide (5550032).
Le graphique suivant montre les connexions à effectuer aux flexibles hydrauliques courts.
5
