Cric de voiture portable QuickJack™ 19 P/N 5900263 — Rév. B6 — Septembre 2023
Pour installer et connecter les flexibles hydrauliques courts :
1. Localisez les deux tuyaux hydrauliques courts et retirez leurs capuchons de protection.
2. Préparez le raccord fileté sur l'extrémité mâle NPT de chaque tuyau hydraulique court avec du produit
d'étanchéité pour filetage.
3. Fixez un raccord mâle à connexion rapide à l'extrémité filetée mâle du tuyau hydraulique court ; effectuez 2 à
3 tours complets à l'aide d'une clé pour serrer solidement en place.
⚠ MISE EN GARDE Attendez 24 heures pour que le produit d étanchéité pour
filetage durcisse avant dappliquer une pression sur les
composants hydrauliques.
.
Assemblez les longs tuyaux hydrauliques
Pour assembler les flexibles hydrauliques longs, vous aurez besoin de la boîte 3 :
• Deux tuyaux hydrauliques longs (5570216).
• Quatre raccords rapides femelles (5550031).

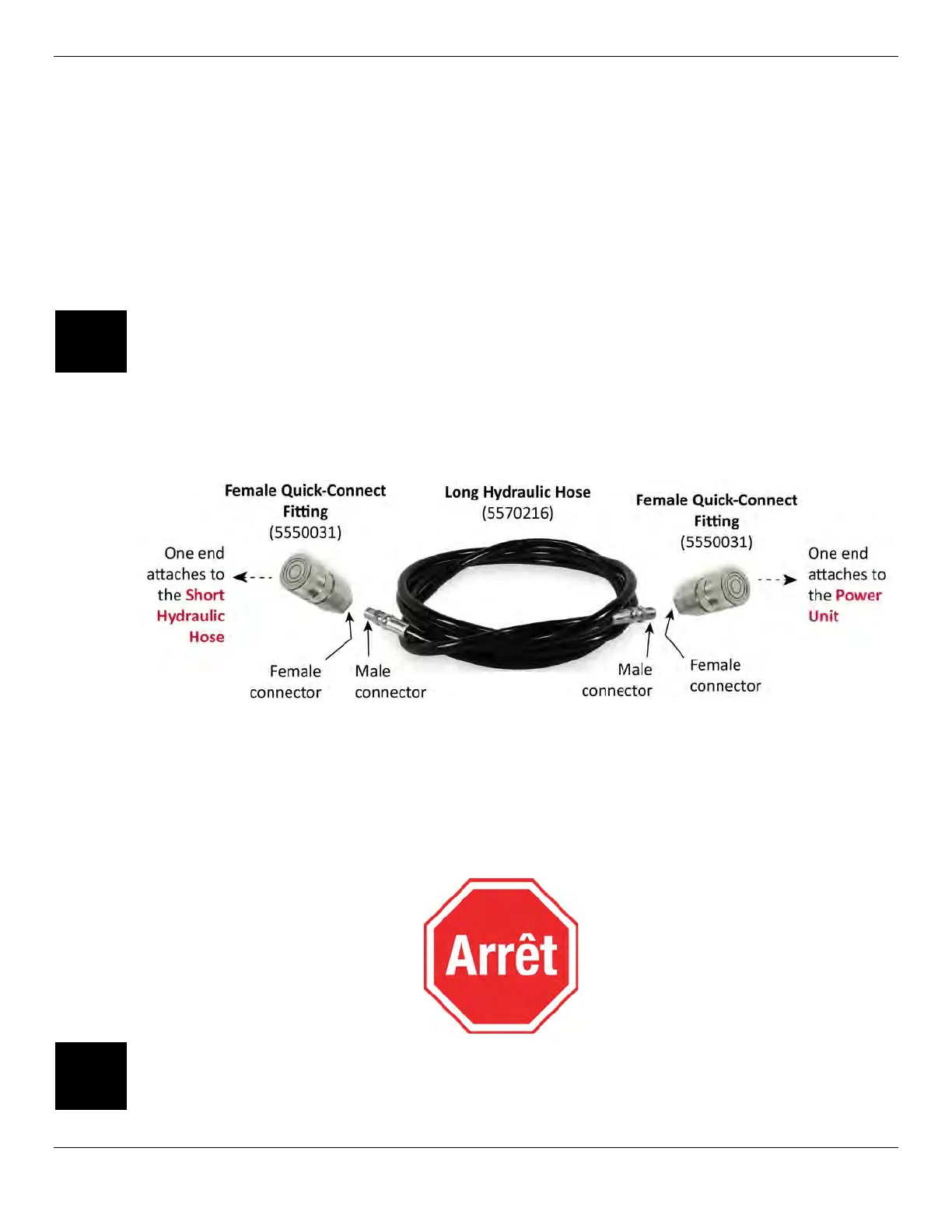

Le graphique suivant montre les connexions à effectuer aux tuyaux hydrauliques longs.
Pour assembler les tuyaux hydrauliques longs :
1. Localisez les deux tuyaux hydrauliques longs et retirez leurs capuchons de protection.
2. Préparez les extrémités filetées avec le produit d'étanchéité pour filetage fourni.
3. Connectez les raccords rapides femelles aux connecteurs filetés mâles aux deux extrémités des deux tuyaux
hydrauliques longs.
Pour serrer, utilisez une clé pour maintenir le connecteur mâle en place et une deuxième clé sur le raccord
rapide femelle pour le serrer; effectuez 2 à 3 tours complets à l'aide d'une clé pour serrer solidement en
place.
⚠ ATTENTION Avant de continuer, attendez 24 heures pour que le produit
d'étanchéité pour filetage durcisse avant appliquer une pression aux
composants hydrauliques.
