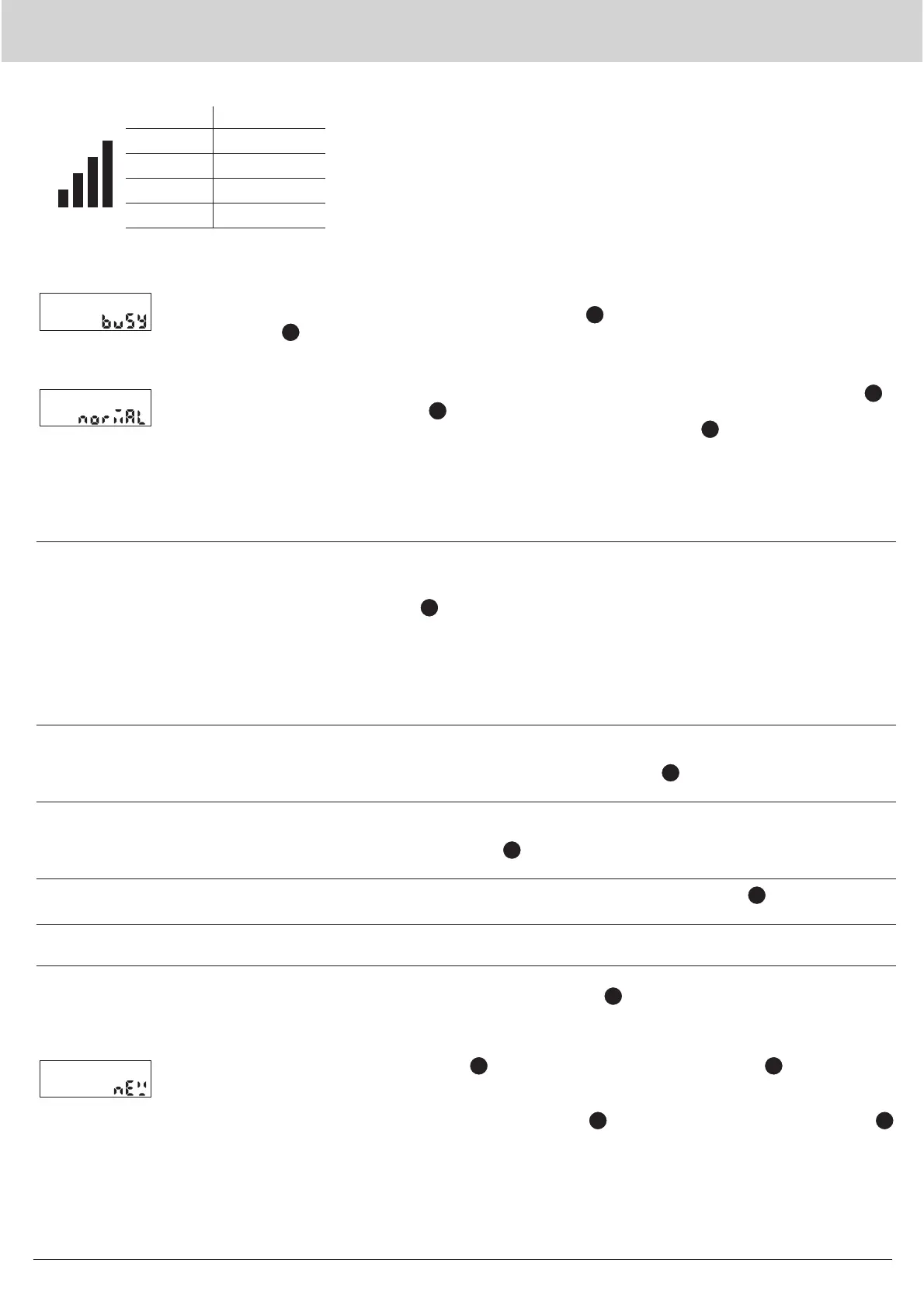

Notice d‘utilisation et d‘installation Q gateway 5.5 direct - FR
Évaluation de l’intensité des signaux GSM-/UMTS
Symbole
Évaluation
4 bars très bon
3 bars bon
2 bars VXႈVDQW
1 bar faible
Informations d’état
Pendant que la passerelle exécute une opération, aucune autre action ne peut être initiée.
Si l’utilisateur tente d’initier une action en appuyant sur le bouton alors que l’appareil est toujours en train
d’exécuter une opération, le buzzer émet un bref signal, la LED
5
clignote en rouge et le message «busy»
apparaît à l’écran
4
.
Contrôle du mode opératoire
9RXVSRXYH]YpUL¿HUOHPRGHRSpUDWRLUHjWRXWPRPHQWHQDSSX\DQWEULqYHPHQWVXUOHtouche de fonction
1
.
Le buzzer émet un bref signal et l’écran
4
DႈFKHOHPRGHRSpUDWRLUHDFWXHOGDQVFHFDVFL©1250$/ª
3RXUTXLWWHUO¶DႈFKDJHDSSX\H]jQRXYHDXEULqYHPHQWVXUOHtouche de fonction
1
.
Menu Control
Le menu Control contient des fonctions utiles permettant de trouver la position optimale pour le montage à l’intérieur du bâtiment.
GSM-/UMTS Monitor Calcule l’intensité du signal GSM-/UMTS.
Explication détaillée des modes de fonctionnement de la passerelle
New À ce mode, la passerelle est dans son état à la livraison. Une fois que la batterie a été branchée, la
SDVVHUHOOHpWDEOLWXQHFRQQH[LRQDYHFOH4603HWSDVVHDXPRGHSUpGp¿QLGDQV46036LOHPRGH
paramétré dans le Q SMP pour la passerelle est également « NEW », la recherche automatique est lan-
cée quand la touche de fonction
1
est maintenue enfoncée. La passerelle se trouve au mode « NEW »
jusqu’à ce que la première installation commence (et normalement se termine). Une fois l’installation
terminée (ou après un nouvel arrêt de l’installation), la passerelle passe au mode « MANUAL ». Quand
l’installation s’est arrêtée pour la première fois, elle reste au mode « NEW ». Quand des tâches de
VFDQQDJHHWGHOHFWXUHRQWpWpFRQ¿JXUpHDYHFOH4603DYDQWO¶LQVWDOODWLRQGHODSDVVHUHOOHOHPRGH
paramétré dans le Q SMP passe à « NORMAL ». Dans ce cas, la passerelle ne commence pas l’instal-
lation quand la batterie est branchée.
Manual/Install Il s’agit des modes d’installation. Dans ces modes, la passerelle exécute les tâches programmées au
préalable dans Q SMP.». Quand aucune tâche n’a été paramétrée, la passerelle établit le contact toutes
les 24 heures, sinon 2x par semaine. Maintenir le touche de fonction
1
enfoncé pour démarrer la
recherche automatique. L’opération de scannage automatique est la même qu’au mode « NEW ».
Normal &¶HVWOHPRGHGHVHUYLFHQRUPDO¬FHPRGHODSDVVHUHOOHH[pFXWHOHVWkFKHVSODQL¿pHV4XDQGDXFXQH
tâche n’a été paramétrée dans le Q SMP, la passerelle établit le contact toutes les 24 heures, sinon 2x
par semaine. Maintenir le touche de fonction
1
enfoncé pour démarrer le rétablissement manuel de la
connexion.
Inactive
À ce mode, la passerelle n’exécute aucune tâche. Maintenir le touche de fonction
1
enfoncé pour
démarrer le rétablissement manuel de la connexion.
Busy /DSDVVHUHOOHDႈFKHOHPHVVDJHTX¶HOOHHVWRFFXSpHTXDQGHOOHHႇHFWXHGHVSURFHVVXVLQWHUQHV
(connexion au Q SMP, lecture, scannage, mise à jour FW, installation...).
Sleep Une fois que la passerelle a terminé toutes ses tâches, elle se met en mode veille. Elle consomme très
peu d’énergie à ce mode. Appuyer sur la touche de fonction
1
pour faire quitter le mode veille à la
passerelle.
Ouvrir le menu Control
Appuyez brièvement sur le touche de fonction
1
. Le buzzer émet un bref signal et l’écran
4
DႈFKHOHPRGH
opératoire actuel (dans ce cas-ci «NOUVEAU»).
Naviguez dans le menu Control en appuyant longuement sur le touche de fonction
1
. Le buzzer émet un bref signal. L’écran
4
DႈFKH©MOBILEªSUHPLHUQLYHDXG¶DႈFKDJHGXPHQX&RQWURO
