QUNDIS Q gateway 5.5 direct User Manual

6 FUM5-00AM-DES-G5521 V2.1 / 06.06.2019
DE - Bedienungs- und Installationsanleitung Q gateway 5.5 direct
Montage
Voraussetzungen am Montagepunkt
6WHOOHQ6LHVLFKHUGDVVDP0RQWDJHSXQNWDXVUHLFKHQG*608076(PSIDQJYRUKDQGHQLVW
Die GSM-/UMTS-Signalstärke kann am Q gateway 5.5 direct über das Control Menü mit der Funktion *6080760RQLWRUer-
mittelt werden (siehe Abschnitt „Control Menü“). Ein zu geringes GSM-/UMTS-Signal im Betrieb des Q gateway 5.5 direct wird am
Display
4
mit „Low Sig“ angezeigt. Bewegen Sie das Q gateway 5.5 direct an einen Ort mit besserem GSM-/UMTS-Signal und
wiederholen Sie den Vorgang.
Wenn während des Netzwerkscans die Anzeige der Funksignalstärke einen zu niedrigen Signalpegel signalisiert, ändern Sie die
Position innerhalb des Gebäudes und wiederholen Sie die Prozedur.
'LH$Q]HLJHGHU)XQNVLJQDOVWlUNHNDQQDP*DWHZD\DXFKRႉLQHRKQH9HUELQGXQJ]XP[Q SMP]) über das Control Menü mit der
Funktion Scan ermittelt werden (siehe Abschnitt „Control Menü“ auf Seite 9).
Für eine korrekte Montage sind folgende Werkzeuge notwendig:
• Kreuzschlitz-Schraubendreher oder Akku-Schrauber
• Geeigneter 6 mm Bohrer zum Bohren der Dübellöcher in die Wand
• Schlitz-Schraubendreher zum eventuellen Entfernen einer Plombierung
• für 4JDWHZD\GLUHFW RNG5000T1x zusätzlich: vorinstallierter Netzanschluss 100-240V AC 50/60Hz mit Trennvorrichtung

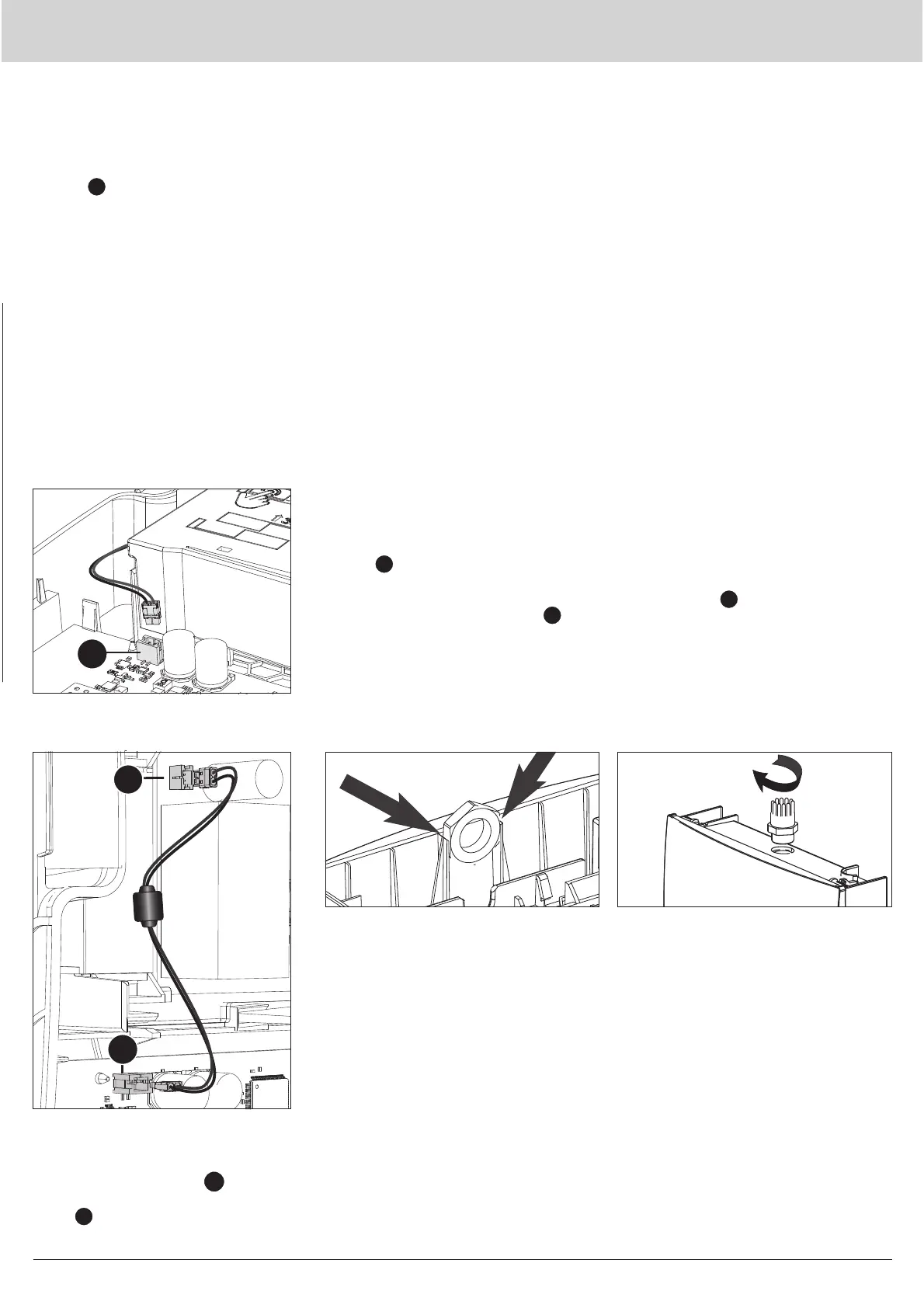

Vor der Wandmontage - nur RNG5000T2x
• Klappen Sie den Gehäusedeckel auf.
• Stecken Sie den Batteriesteckverbinder in den Steckverbinder für Spannungsversor-
gung
6
.
Nach dem Anschluss an die Spannungsversorgung startet das Q gateway 5.5 direct
einen Initialisierungsvorgang. Dabei blinkt die grüne LED
5
.
• Schließen Sie das Batteriefach
7
.
• Schrauben Sie die beigelegte Kabel-
verschraubung von außen durch die
Durchgangsbohrung am Gehäuse des
Q gateway 5.5 direct .
Vor der Wandmontage - nur RNG5000T1x
• Klappen Sie den Gehäusedeckel auf.
• Verbinden Sie mit dem beigelegten
Netzanschlusskabel den Steckver-
binder der Netzteilplatine
14
mit dem
Steckverbinder für Spannungsversor-
gung
6
auf der Hauptplatine.
• Setzen Sie die beigelegte Sechskant-
mutter von innen vor die Durch-
gangsbohrung am Gehäuse des
Q gateway 5.5 direct.
Schieben Sie dazu die Mutter bis zum
Anschlag in die dafür vorgesehene
Führungsschiene.
6
14
6
