V2.1 / 06.06.2019 FUM5-00AM-DES-G5521 5

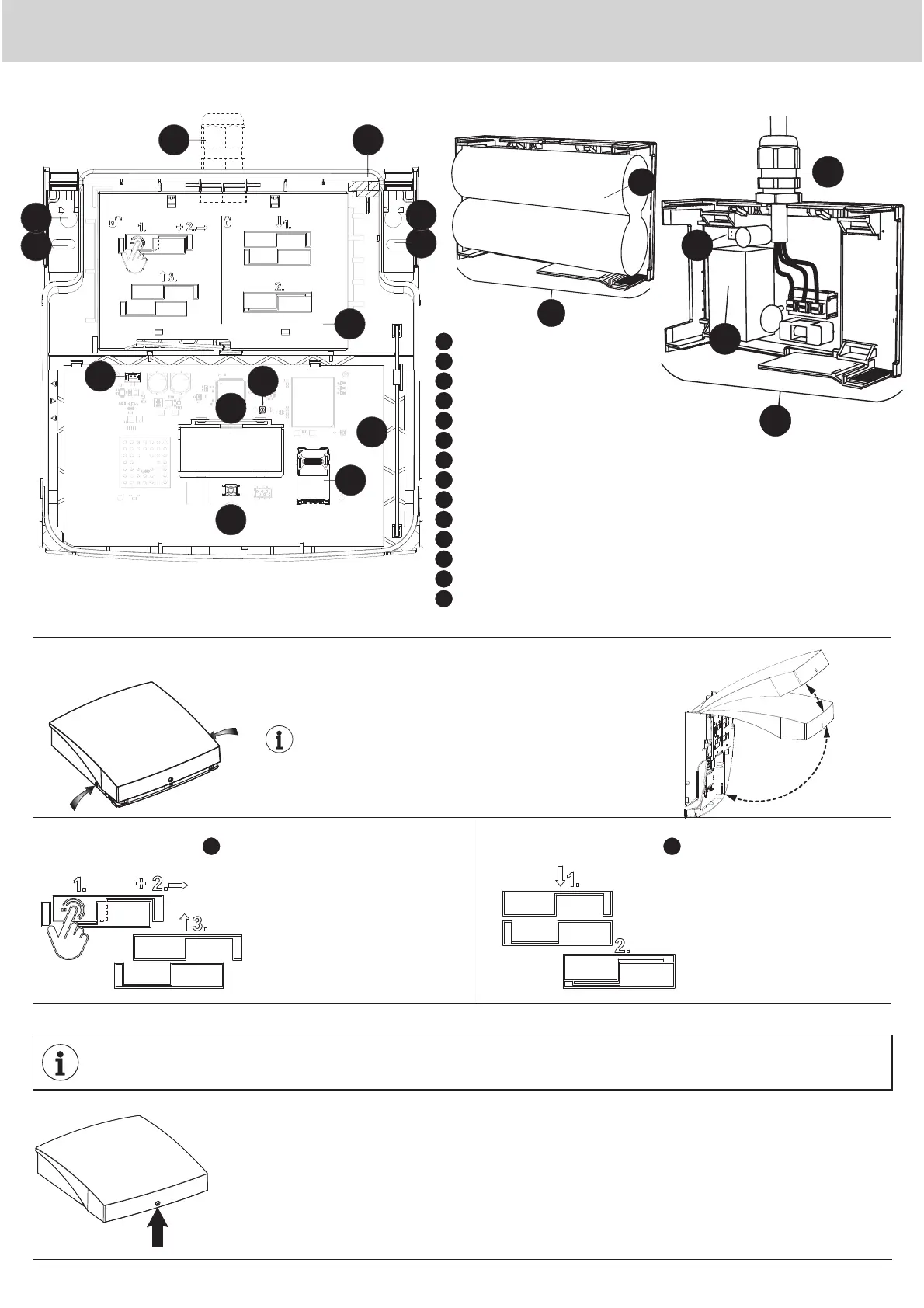

Bedienungs- und Installationsanleitung Q gateway 5.5 direct - DE
*HKlXVH|ႇQHQVFKOLHHQ
• Drücken Sie gleichzeitig auf beide seitliche Druckpunkte
des Gehäusedeckels bis sich der Deckel entriegelt.
• Klappen Sie den Gehäusedeckel auf.
Der Gehäusedeckel ist in 2 Positionen arretierbar.
Um das Gehäuse zu schließen, klappen Sie den Deckel
nach unten.
Pos. 2
Pos. 1
4
1
2
7
11
10
3
6
8
9
5
8
9
L
L
L
L
7
11
13
14
RNG5000T1x
*H|ႇQHWHV1HW]WHLOIDFK
1 Funktionstaste
2 SIM-Kartenhalter
3 GSM-Antenne
4 Display
5 LED
6
Steckverbinder für Spannungsversorgung
7
Batterie-/ Netzteilfach (inkl. Abdeckung)
8
$OWHUQDWLYH%RKU|ႇQXQJ*HUlWHWDXVFK
9
%RKU|ႇQXQJIU6WDQGDUGPRQWDJH
10
Anschluss für externe GSM-Antenne (optional)
11
Kabelverschraubung (nur RNG5000T1x)
12
Batterie (nur RNG5000T2x)
13
Netzteil (nur RNG5000T1x)
14
Steckverbinder für internes Netzanschlusskabel
(nur RNG5000T1x)
Bestandteile und Bedienungselemente
3ORPEHDQEULQJHQ3ORPEHO|VHQ
Plombieren Sie das Q gateway 5.5 direct erst nach erfolgreicher Inbetriebnahme!
Plombe anbringen
• Klappen Sie den Gehäusedeckel zu.
• Stecken Sie die Plombenbeinchen in den Plombenschlitz an der Unterseite des Q gateway 5.5 direct.
Plombe lösen
• Drehen Sie mit einem Schlitz-Schraubendreher den Plombenkopf ab.
• gႇQHQ6LHGDV*HKlXVH
• Entfernen Sie mit dem Schlitz-Schraubendreher die Plombenreste aus dem Plombenschlitz.
(Schraubendreher rechts ansetzen und Plombenreste nach links auswerfen)
RNG5000T2x
*H|ႇQHWHV%DWWHULHIDFK
12
7
%DWWHULH1HW]WHLOIDFK
7
schließen
1. Setzen Sie die Abdeckung passend
auf das Unterteil
2. Rasten Sie die Abdeckung
durch leichtes Drücken bis
zur Endposition.
%DWWHULH1HW]WHLOIDFK
7
|ႇQHQ
1. + 2. Drücken Sie die Entriegelungsla-
sche der Abdeckung nach innen
und schieben Sie gleichzeitig die
Abdeckung nach rechts.
3. Heben Sie die Abdeckung ab.
