Dynalyzer – Digital Display/Printer OPERATION MANUAL
5
75VA MAX
2A
120V
1A
240V
120/240 VAC 50/60 HZ
901 10,000 VDC OUT-VCO U22 ANLG BD.
902 BCKGRND RADIATION ABOVE 1mR/Sec
904 % TRIGGER SELECTED IN EXT. MODE
905 10,000 VDC OUT U5,U12, OR U7 ANLG BD.
906 10,000 VDC OUT U13 OR U6 ANLG BD.
907 EXPOSURE TIME EXCEEDS 999mSec.
909 LESS THAN 10EXP'S USED FOR STAT. AN.
ERROR CODES
000 SYSTEM O.K.
903 BACKGROUND RADIATION ZERO
908 mAS LIMIT EXCEEDED
D
A
T
A
O
U
T
MA
A + C
KV
H-V UNIT
EXT TRIG
EXT TRIG
WARNING
DISCONNECT FROM MAIN POWER
BEFORE SERVICING
Input Power Connector - Allow rapid
fuse charging and line voltage
changeover (120/240 VAC)
+5V regulation
pass transistor
High Voltage Unit Interconnect
Socket - Accepts cable from
Dynalyzer II or Dynalyzer III High
Voltage Unit
External Trigger BNC Connector - See
SPECIFICATIONS
A + C Kv Connector Scope input;
internally summed to eliminate
need for differantial scope input
MA BNC Connector - Scope input;
allows viewing of anode current

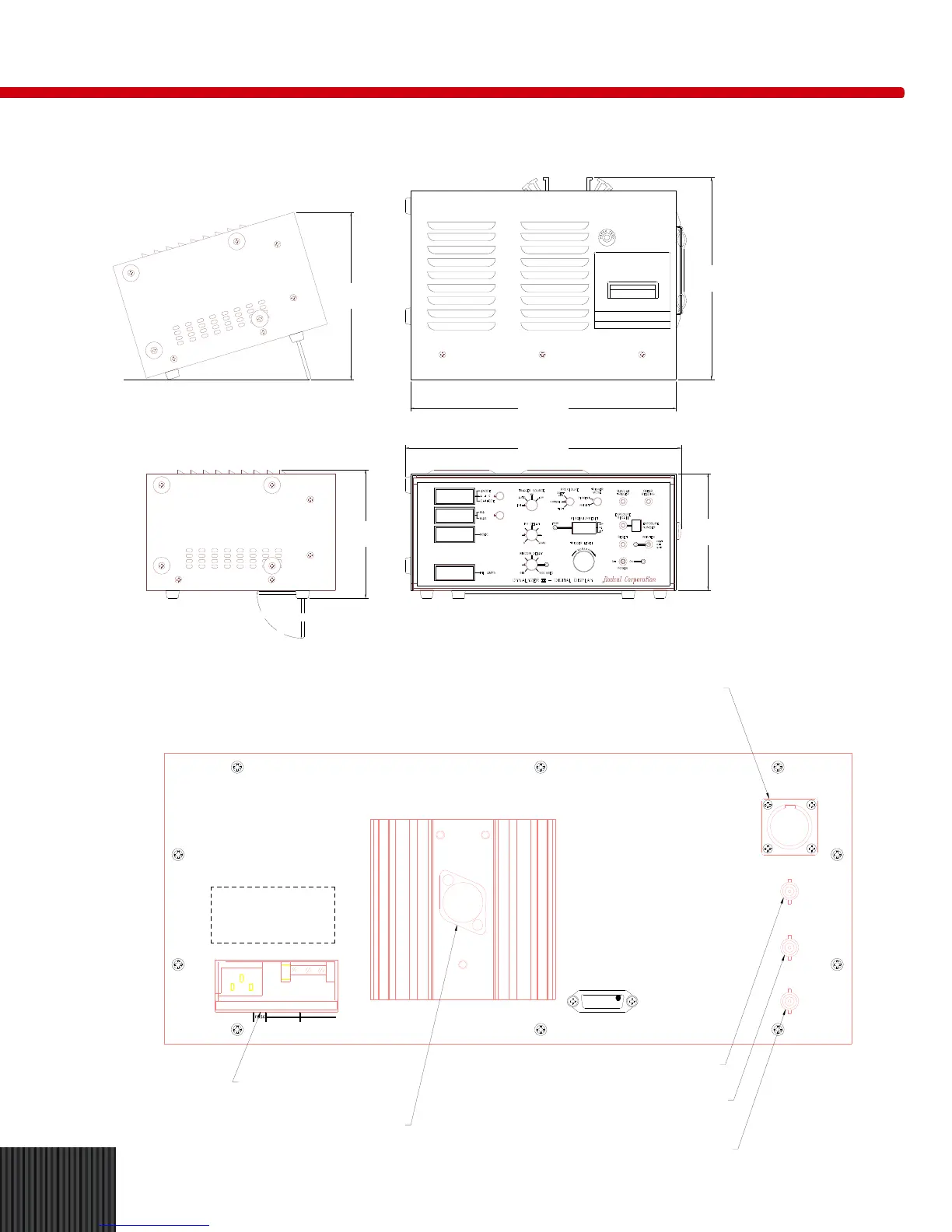

Figure 2: Outline Data
Figure 3: Rear Panel Description
R
9.88 REF
[251]
15.63 REF
[397]
16.57 REF
[421]
7.56 REF
[192]
6.88 REF
[175]
11.63 REF
[295]
dimension in inches [mm]
