13

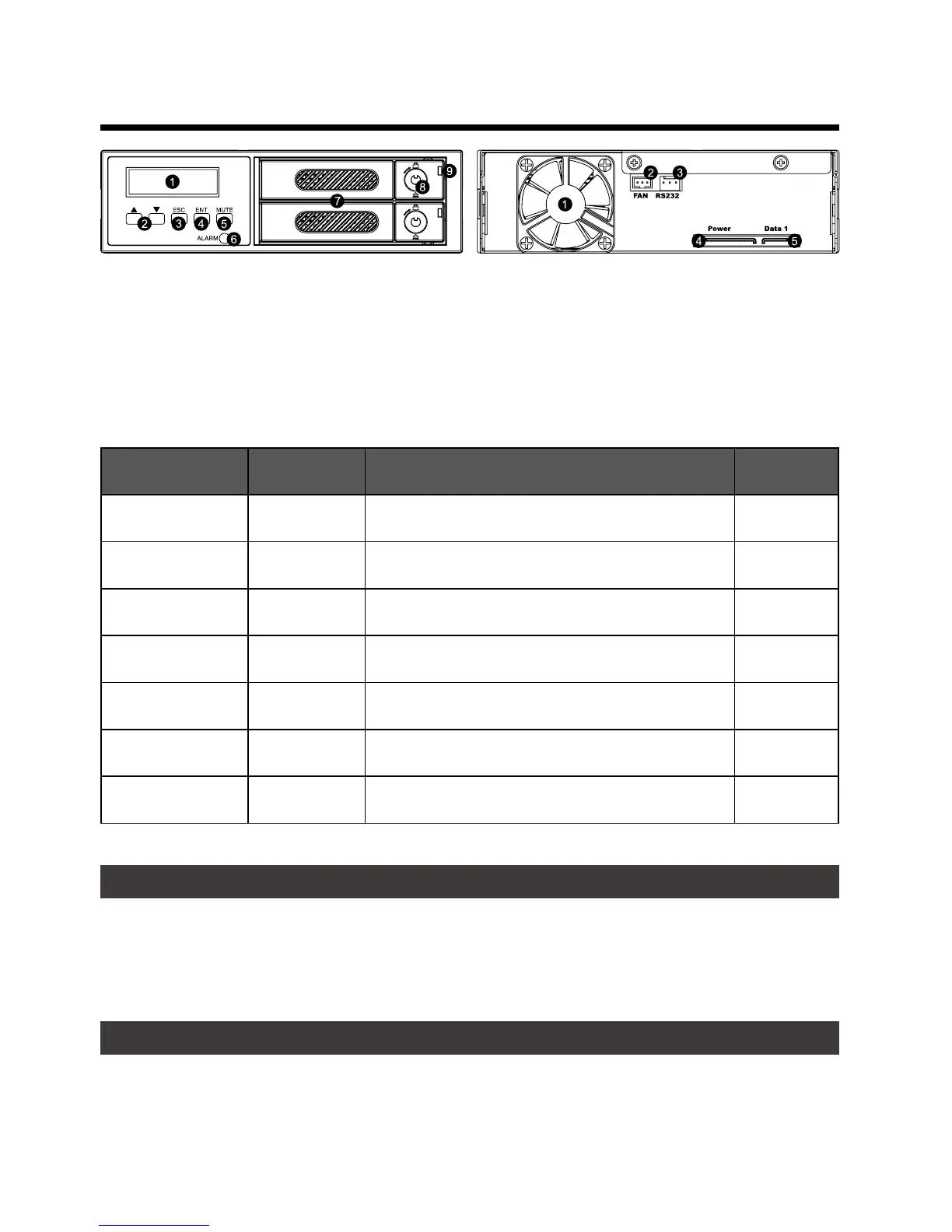

正面與背面示意圖
燈號一覽表 ：
1. 液晶顯示面板
2. 選擇鍵 (UP/DOWN)
3. 取消鍵 (ESC)
4. 確認鍵 (Enter)
5. 靜音按鈕 (MUTE)
1. 風扇
2. 風扇連接埠
3. R232 連接埠
4. SATA 15Pin 電源輸入埠
5. SATA 7Pin 資料連接埠
狀態 系統警示燈 硬碟指示燈 蜂鳴器
風扇故障 紫燈恆亮 ─ ─ 鳴叫
溫度過高 (
≥50°C
)
紫燈恆亮 ─ ─ 鳴叫
硬碟故障 紫燈恆亮 紅燈恆亮 鳴叫
待機 藍燈恆亮 藍燈恆亮 ─ ─
格式化 / 資料存取 藍燈恆亮 藍紫燈交互閃爍 ─ ─
Rebuilding-Source 藍燈恆亮 藍燈恆亮 ─ ─
Rebuilding-Traget 藍燈恆亮 紅燈閃爍 ─ ─
6. 電源 / 故障顯示燈
7. 硬碟托盤把手
8. 硬碟卡榫按鈕
9. 硬碟讀寫燈
2. 環境需求
工作溫度 : 5 ～ 35 ℃ (41 ～ 95 ℉ )
儲存溫度 :-10 ~ 70
o
C (14 ~ 158
o
F)
工作電壓 : 5V DC
3. 硬體需求與注意事項
1. 電腦或伺服器具備 SATA I、SATA II 或 SATA III 介面。
2. 具備 SATA I、SATA II 或 SATA III 介面的硬碟。
3. 強烈建議使用 iR2022 前先設定好 RAID 模式 ( 預設值是 RAID 1)。
4. 本系統允許使用不同廠牌的硬碟。但如果要獲得更好的效能，我們強烈建議使用相同廠牌型號的硬碟。
