SATA
SATA

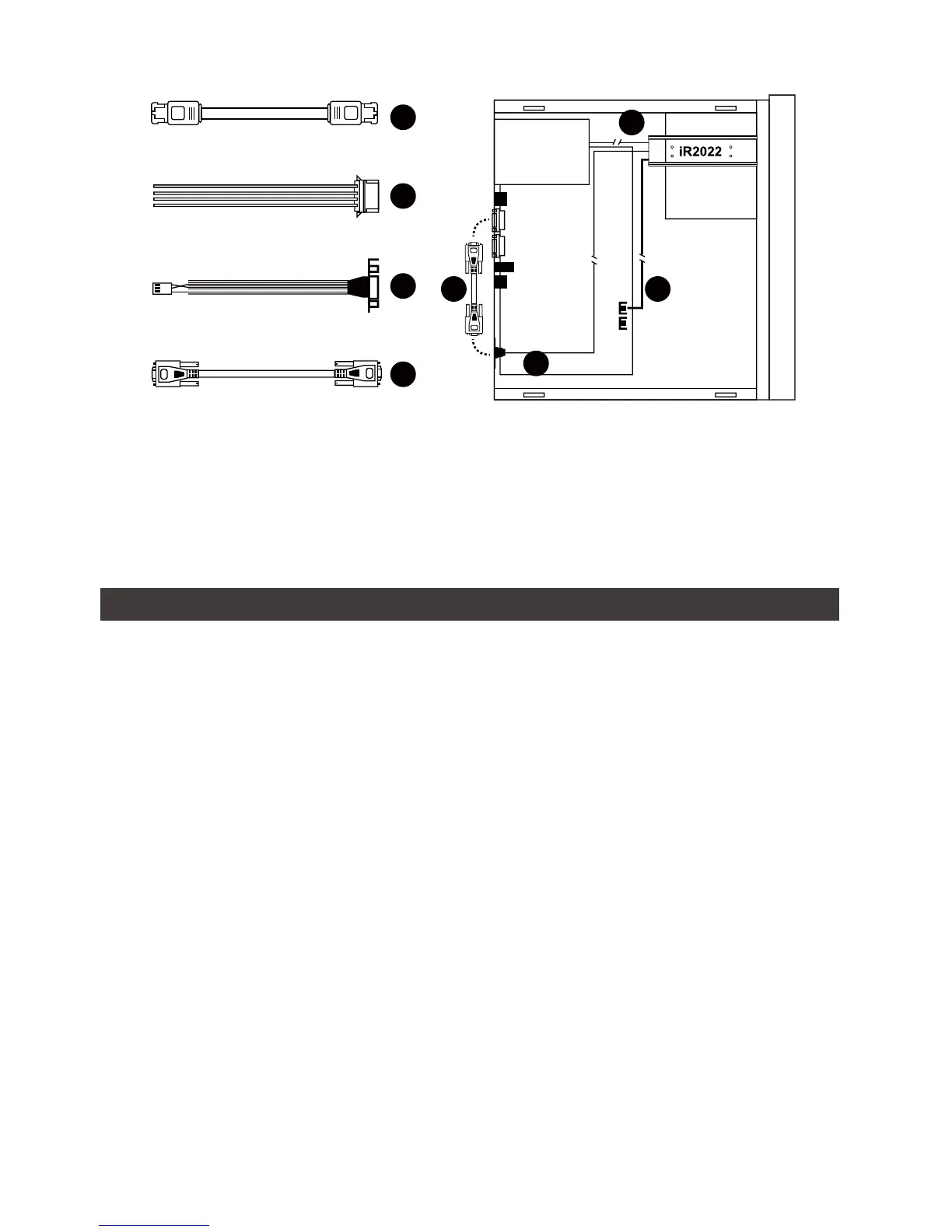

45cm SATA Cable
COM1
COM2
Power Supply Connector
Power Supply
Motherboard SATA Ports
Internal Case
Internal RS232 Cable
External RS232 Cable
1
1
2
2
3
3
4
4
5. 設定 RAID 層級
將兩顆硬碟放入後，開機時按▲鍵即可進入 RAID 的切換畫面。（出廠預設值為 RAID 1，若使用
RAID 1 則不須更動。）
1.RAID 1 模式
1). 將兩顆新的硬碟放入 iR2022 中。強烈建議您使用兩顆相同的硬碟，以便取得對等的容量。如果
兩顆硬碟的容量不同，iR2022 將會以小容量的硬碟為依據。
2). RAID 1 模式下，兩顆硬碟是鏡射關係因此擁有相同的資料，因此有一顆硬碟損毀仍然可以正常運
作。當放入新硬碟取代損毀硬碟後，系統會自動將資料重建到新的硬碟。
2.RAID 0 模式
1). 將新的硬碟放入 iR2022 中。強烈建議您使用兩顆相同的硬碟，以便取得對等的容量。如果兩顆
硬碟的容量不同，iR2022 將會以小容量的硬碟為依據。
2). RAID 0 模式下，兩顆硬碟的容量會被加總成一個大儲存容量，並且提供更佳的存取效能。
※ Note :
1. RS232 埠與 RS232 線：在工控系統或是工業電腦裡，使用者可以透過 RS232 達成監控硬碟機狀態。
2. 我們不建議使用者在未經授權的情況下自行拆卸系統。如未經授權自行拆卸所導致的損毀將不在保固之列 。
3. 為了防止系統發生問題，請確保系統的電源供應是穩定且獨立的。
