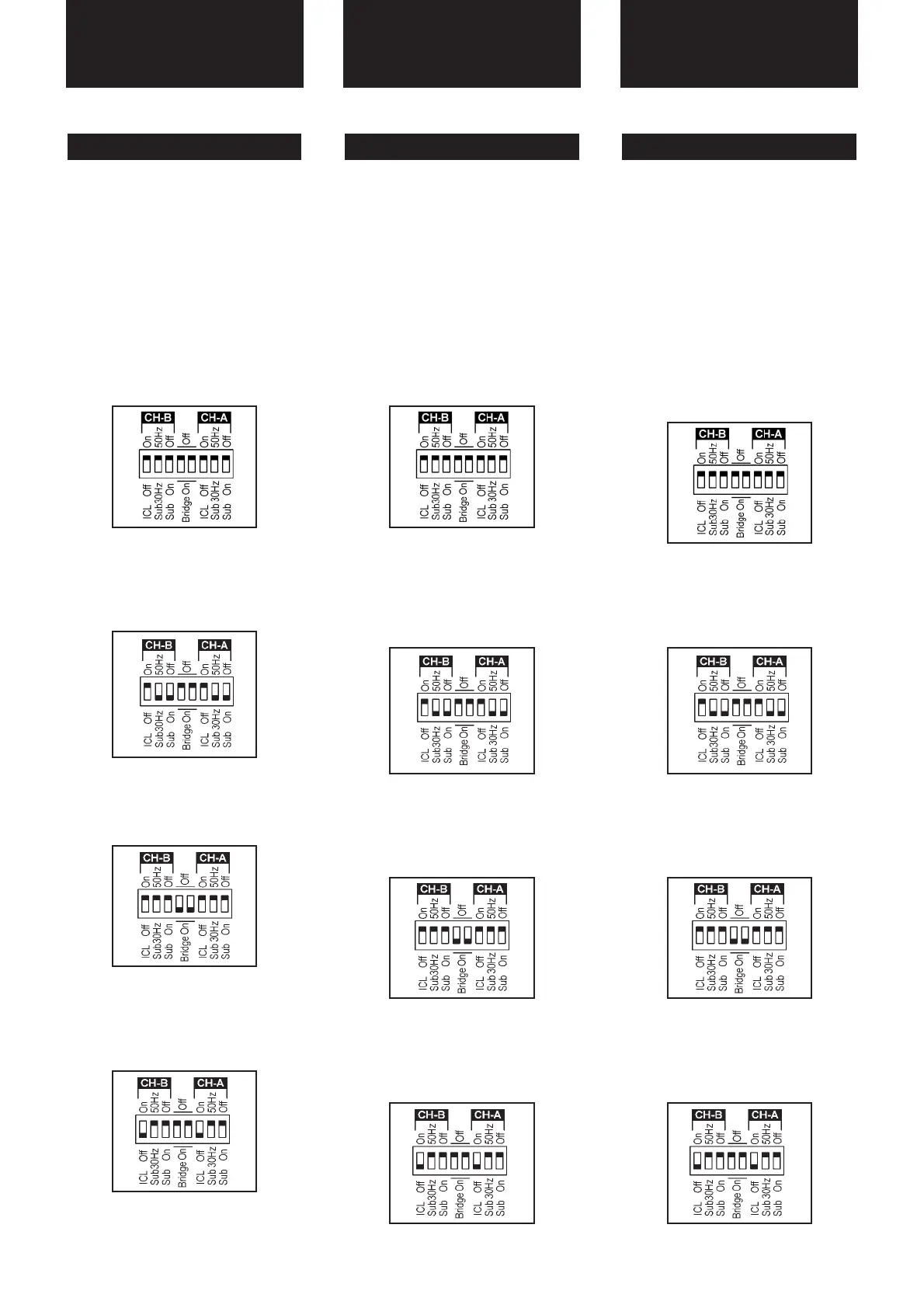

RAM S Series - 3.2 Amplifier Configuration

The amplifier has an ensemble of mini-
dips on the back panel, which allow for
the following configurations: the high-
pass subsonic filter, the ICL deactivation
and the bridge mode. All these configu-
rations can be cross-set in any way,
independently from the others. The
basic configuration possibilities are as
follows:
Standard Configuration: the amplifier
works without high pass subsonic filter,
Clip Limiter ICL enabled and no Bridge
mode.
Sub-sonic Filter Enabled: the amplifier
works with high pass subsonic filter
(30Hz in this case), Clip Limiter ICL
enabled and no Bridge mode.
Bridge Mode: the amplifier works wit-
hout high pass subsonic filter, Clip
Limiter ICL enabled and Bridge mode.
ICL Clip Limiter Disabled: the ampli-
fier works without high pass subsonic fil-
ter, Clip Limiter ICL disabled and no
Bridge mode.
3.2 Configuration
Das Mini-dip-Ensemble auf der
Rückplatte der Endstufe ermöglicht fol-
gende Konfigurationen: der Subsonic-
Hochpassfilter, die Aktivierung des ICL
und den Bridgemodus. Diese
Konfigurationen lassen sich, unabhän-
gig von den übrigen, in jeglicher Weise
kombinieren. Die Basiskonfigurations-
möglichkeiten sind wie folgt:
Standartkonfiguration: Die Endstufe
arbeitet ohne Subsonic-Hochpassfilter,
Cliplimiter ICL ist eingeschaltet und
ohne Bridgemodus.
Subsonicfilter eingeschaltet: Die
Endstufe arbeitet mit Subsonic-
Hochpassfilter (30Hz in diesem Fall)
Cliplimiter ICL eingeschaltet und ohne
Bridgemodus.
Bridgemodus: Die Endstufe arbeitet
ohne Subsonic-Hochpassfilter,
Cliplimiter ist eingeschaltet und
Bridgemodus.
ICL Cliplimiter: Die Endstufe arbeitet
ohne Subsonic-Hochpassfilter,
Cliplimiter ICL ist ausgeschaltet und
ohne Bridgemodus.
3.2 Konfiguration
Installation and
Operation
L'amplificateur a un ensemble de mini-
dips sur la face arrière qui permettent la
configuration des éléments suivants: fil-
tre passe-hauts-subsonique, deactiva-
tion du systeme anti-ecretage (ICL) et
ponté des canaux, (bridge mode).
Toutes ces configurations peuvent s'a-
juster individuellement, de façon indé-
pendante. Les possibilités basiques de
ces configurations peuvent être:
Configuration Standard: l'amplificateur
travaille sans le filtre passe-hauts/sub-
sonique, le limiteur d'écrêtage ICL est
activé et la configuration ponté deac-
tivée.
Filtre subsonique activé: le filtre
passe-hauts/subsonique est activé, le
limiteur d'écrêtage ICL est activé et la
configuration ponté deactivée.
Ponté activé: le filtre passe-hauts/sub-
sonique est deactivée, le limiteur d'écrê-
tage ICL est activé et la configuration
ponté activé.
ICL deactivé: le filtre passe-hauts/sub-
sonique est deactivée, le limiteur d'écrê-
tage ICL est deactivée et la configura-
tion ponté deactivée.
3.2 Configuration
Installation et
mise en service
10
Anschluss und
Inbetriebnahme
