Lokalisierung der
Funktionen
See Figure
Signal attenuation level control
knobs: Permit independent control
of each channel’s attenuation (21
steps).
SIGNAL: This LED indicates pre-
sence of signal at the inputs.
TEMP: This LED shows temperatu-
re protection is active.
PMS: LED indicating PMS in opera-
tion (see page 10)
ICL: LED indicating Intelligent Clip
Limiter in operation (see page 10).
Main Power Switch:
Position I: Connects the amplifier's
current feed. (Blue LED on).
Position O disconnects the Power.
Position II (optional): Stand-by
Mode. The Amp's Power is activated
remotely via Ethernet. (Amber LED).
3
2

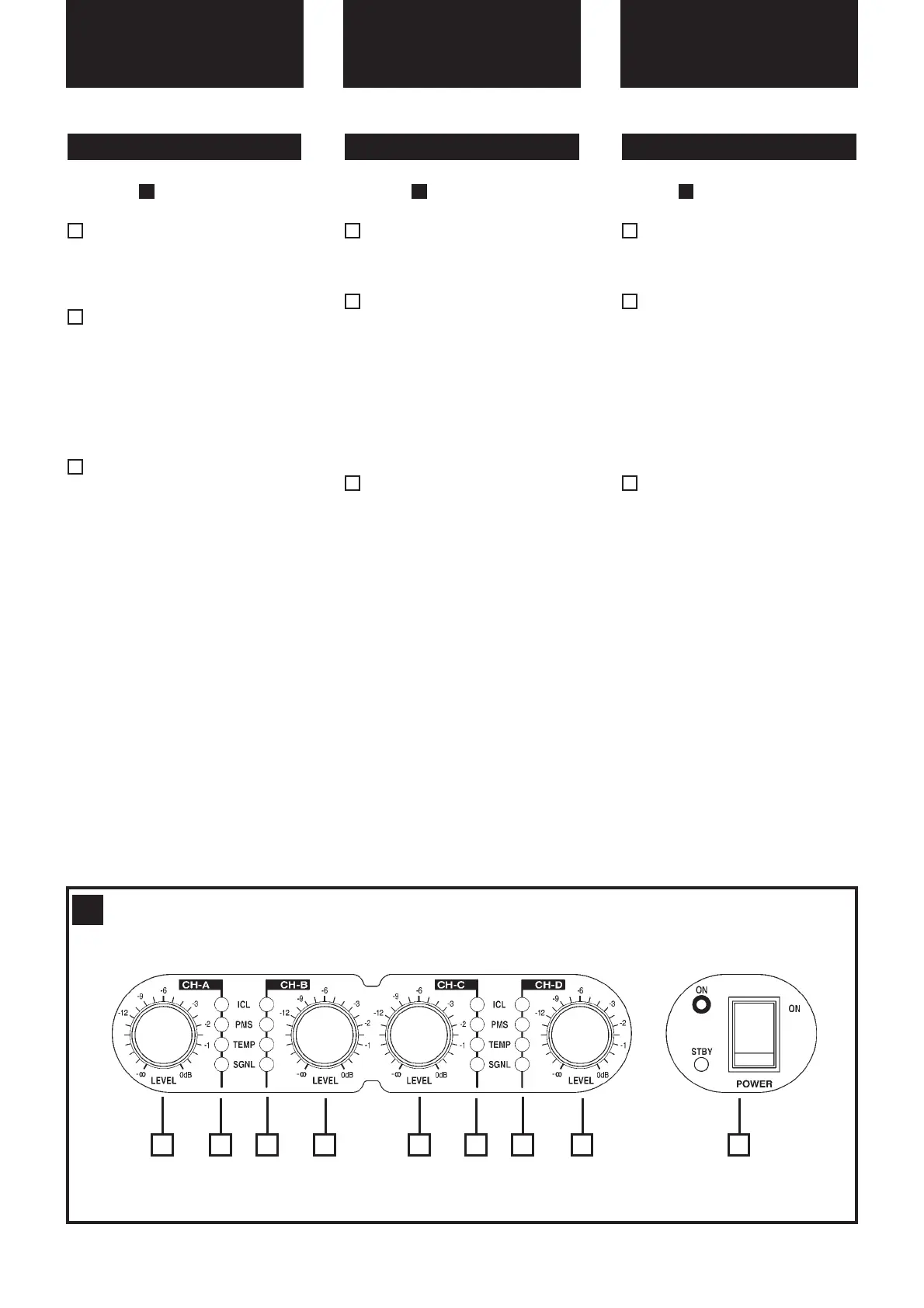

2.1 Front Panel
1
1
Siehe Fig.
Lautstärkeregler: diese ermögli-
chen die Signalstärke am Ausgang
in 21 Stufen zu regeln.
SIGNAL: Wachanzeige des einge-
henden Signals.
TEMP: LED-Anzeige leuchtet wenn
der Schutz vor Überwärmung ein-
geschaltet ist.
PMS: Die LED zeigt an, dass das
PMS in Betrieb ist (siehe Seite 10)
ICL: Die LED zeigt an, dass der
Intelligent Cliplimiter arbeitet (siehe
Seite 10).
Beleuchteter Hauptstromschalter:
Position I: Schaltet die Endstufe ein.
(Blaue LED leuchtet).
Position O Schaltet die Endstufe
aus.
Position II (optional): Stand-by
Modus. Die Endstufe kann über
Ethernet eingeschaltet werden.
(Gelbe LED).
6
2
2.1 Frontplatte
1
1
Controls:
Where and What?
Voir Fig.
Atténuateurs de signal d’entrée
crantés: réglage du niveau d’entrée
indépendant sur chaque canal.
SIGNAL: indique la présence de
signaux d’entrée.
TEMP: signalisation par LED de
temperature excessive.
PMS: signalisation par LED de le
fonctionnement de le
système PMS
(voir page 10).
ICL: signalisation par LED de le
fonctionnement de le
système ICL
(voir page 10).
Power:
Position I: Connecte l'appareil au
courant, (LED Bleue allumée).
Position O: Interruption de la mise
sous tension.
Position II (optional): Mode stand-by,
la mise sous tension s'effectue a
distance via Ethernet, (LED Orange
allumée).
3
2
2.1 Panneau Avant
1
1
Commandes et
Fonctions
4
1
Front Panel
1 2 1 22 1 2 1 3
