See Figure
Signal Input: Female Neutrik
®
XLR
Connectors for the amplifier’s signal
input.
Signal Link: (2 channels models
only) Male Neutrik
®
XLR Connectors
for daisy chaining input signal to
other amplifiers (parallel connected
to female input connectors).
Link / Dual Switch: in Link mode
you can Link an Input to another
adjacent input to use the same input
signal. In Dual mode each channel
has an independent Input.
Gain Selection Switch: Gain
Selection Switch: Three position for
26, 32 or 38dB Gain, (Default set-
ting 32dB).
Configuration Switch: Sub sonic
filter, ICL and Bridge (see page 9).
Speaker connectors: Neutrik
®
Speakon to connect the speakers.
5
2

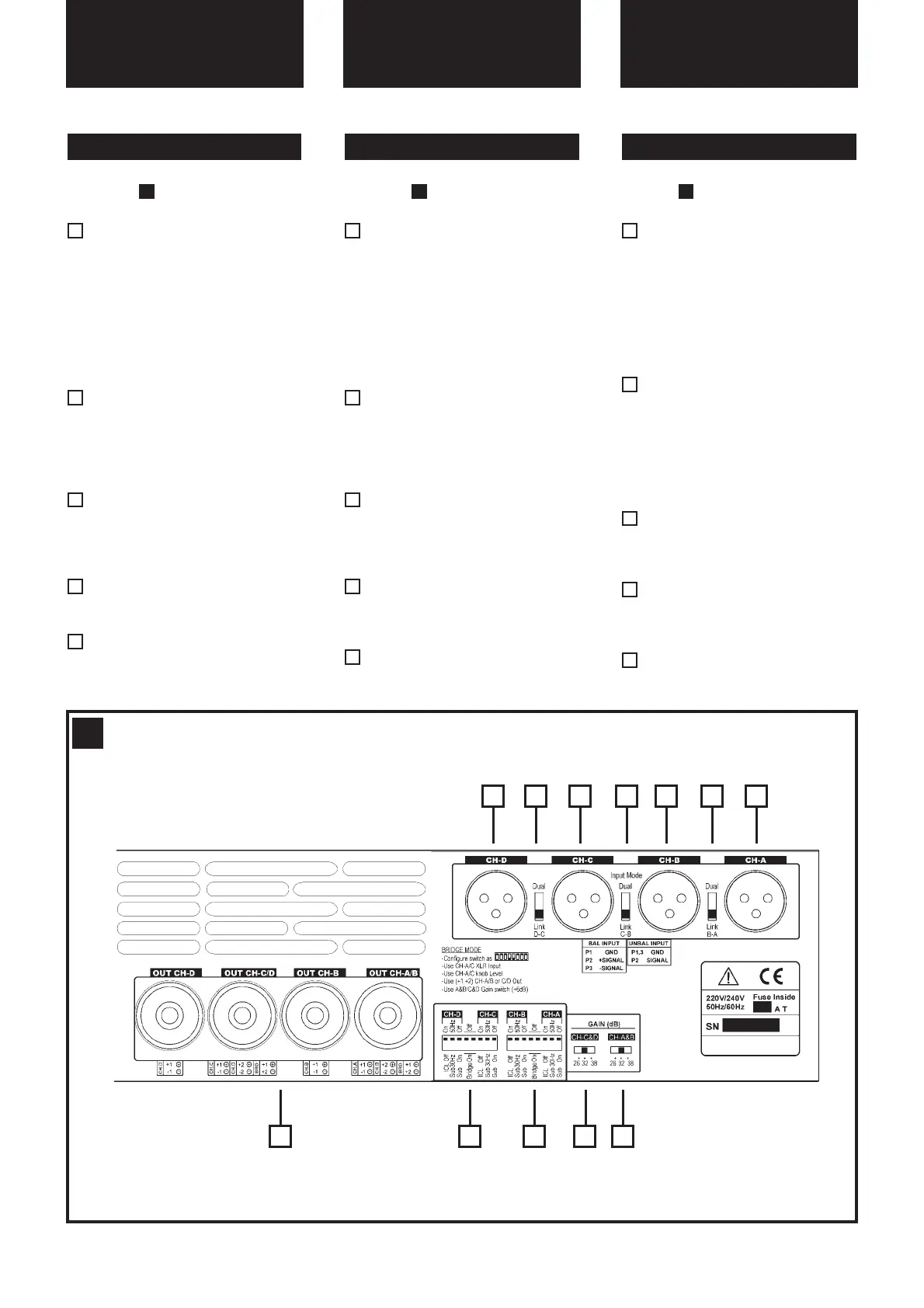

2.2 Rear Panel
4
3
1
2
Siehe Fig.
Eingangssignal: Neutrik
®
-XLR
Buchsen für den Signaleingang der
Endstufe.
Signallink: Parallele XLR-Ausgänge
zur Zusammenschaltung der
Eingangssignale mehrerer
Endstufen (nur bei 2-
Kanalmodellen).
Link / Dual Switch: Im Linkmodus
kann ein Signaleingang mit einem
anliegenden Eingang verbunden
werden. Im Dualmodus hat jeder
Kanal einen eigenen Signaleingang.
Wählbare Eingangspegelwerte:
Drei Stufen für die folgenden
Pegelwerte 26, 32 oder 38dB,
(Werkseitige Einstellung 32dB).
Konfigurationsschalter:
Subsonicfilter, ICL und Bridge
(Siehe Seite 9).
Lautsprecheranschluss: Neutrik
Speakonstecker zum Anschluss an
Lautsprecher.
2
3
2.2 Rückplatte
5
4
1
2
Lokalisierung der
Funktionen
5
Controls:
Where and What?
Voir Fig.
Connecteurs Neutrik
®
XLR (feme-
lle) d’entrée des signaux de modu-
lation.
Connecteurs Neutrik
®
XLR (mâle),
(pour modèles de 2 canal) sortie
des signaux d’entrée pour la mise
en parallèle d’autres amplis.
Comutateur Link / Dual: en posi-
tion Link le signal d'une entrée peut
se connecter à un canal adjacent et
le meme signal s'amplifie sur deux
cannaux. En position Dual, chaque
canal a son propre signal indépen-
dant.
Comutateur de selection de la
sensibilité a trois positions: 26,32
ou 38dB, (réglage usine 32dB).
Configuration Switch: filtre passe-
haut/subsonique, ICL et ponté (brid-
ge) (voir page 9).
Speakon de sortie pour le branche-
ment des HP.
2
3
2
2.2 Panneau Arrière
5
4
1
Commandes et
Fonctions
2
Rear Panel
1
35 344
1 2211 2
