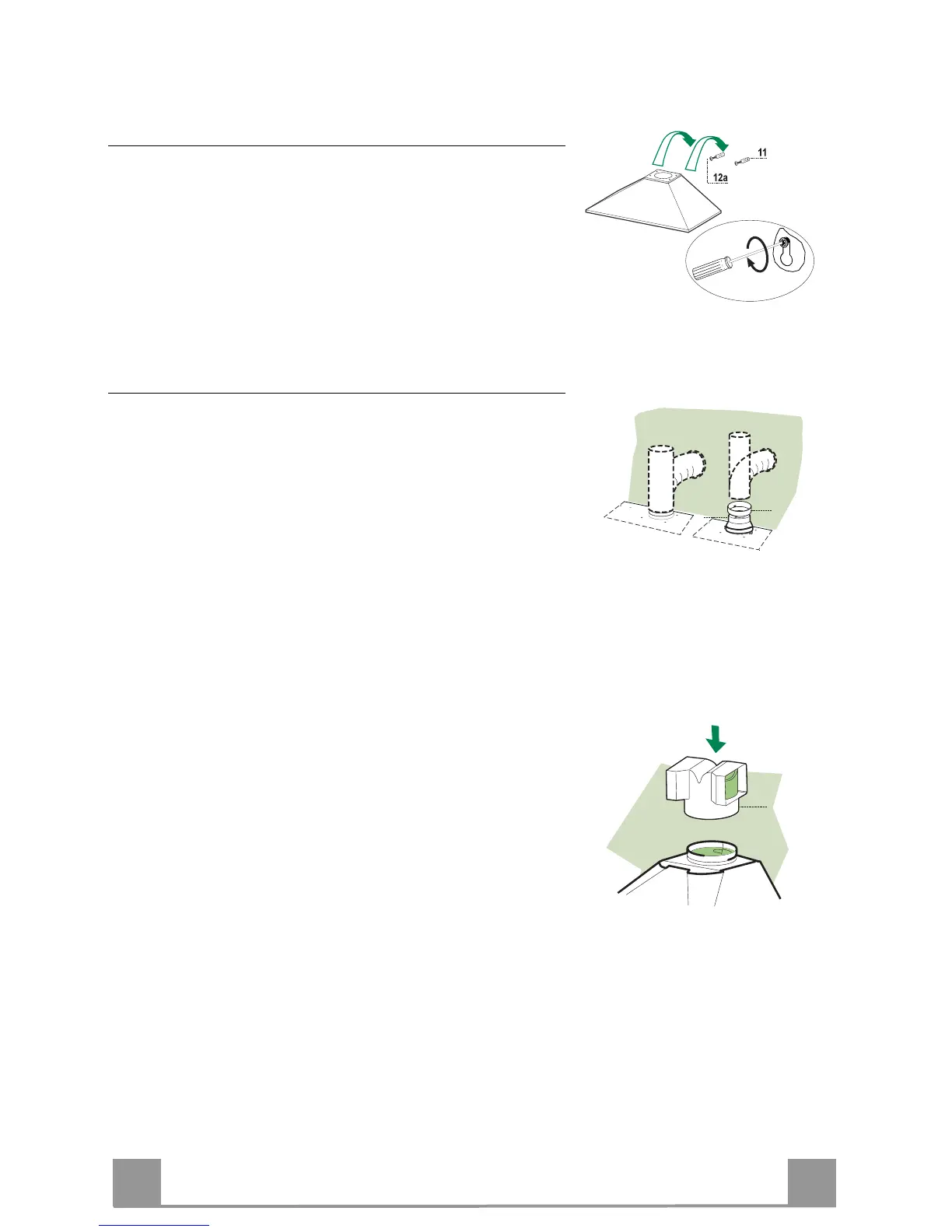

Montage Corps Hotte
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
Connexions
SORTIE DE L'AIR EN VERSION EVACUATION
Pour l’installation dans la Version Aspirante, connecter la hotte au
tuyau d’évacuation, au moyen d’un tuyau rigide ou flexible de ø
150 ou 125 mm, que l’installateur pourra choisir à son propre gré.
• Pour raccord de ø 125 mm, insérer la bride de réduction 9 sur la
sortie du corps de hotte et l’anneau d’agrandissement 10a de ø
120-125 mm sur la bride.
• Fixer le tuyau à l’aide du collet serre-tuyaux. Le matériel néces-
saire n'est pas fourni avec l'appareil.
• Retirer les filtres anti-odeur au charbon actif, s’ils sont montés.
9
ø 125
10
ø 150
SORTIE AIR VERSION FILTRANTE
• Appliquer par pression le raccord sortie air 15 sur
la sortie du corps de la hotte.
• S’assurer de la présence des filtres anti-odeur au
charbon actif.
