Rangemaster Hood - Page 30

FR
3
30

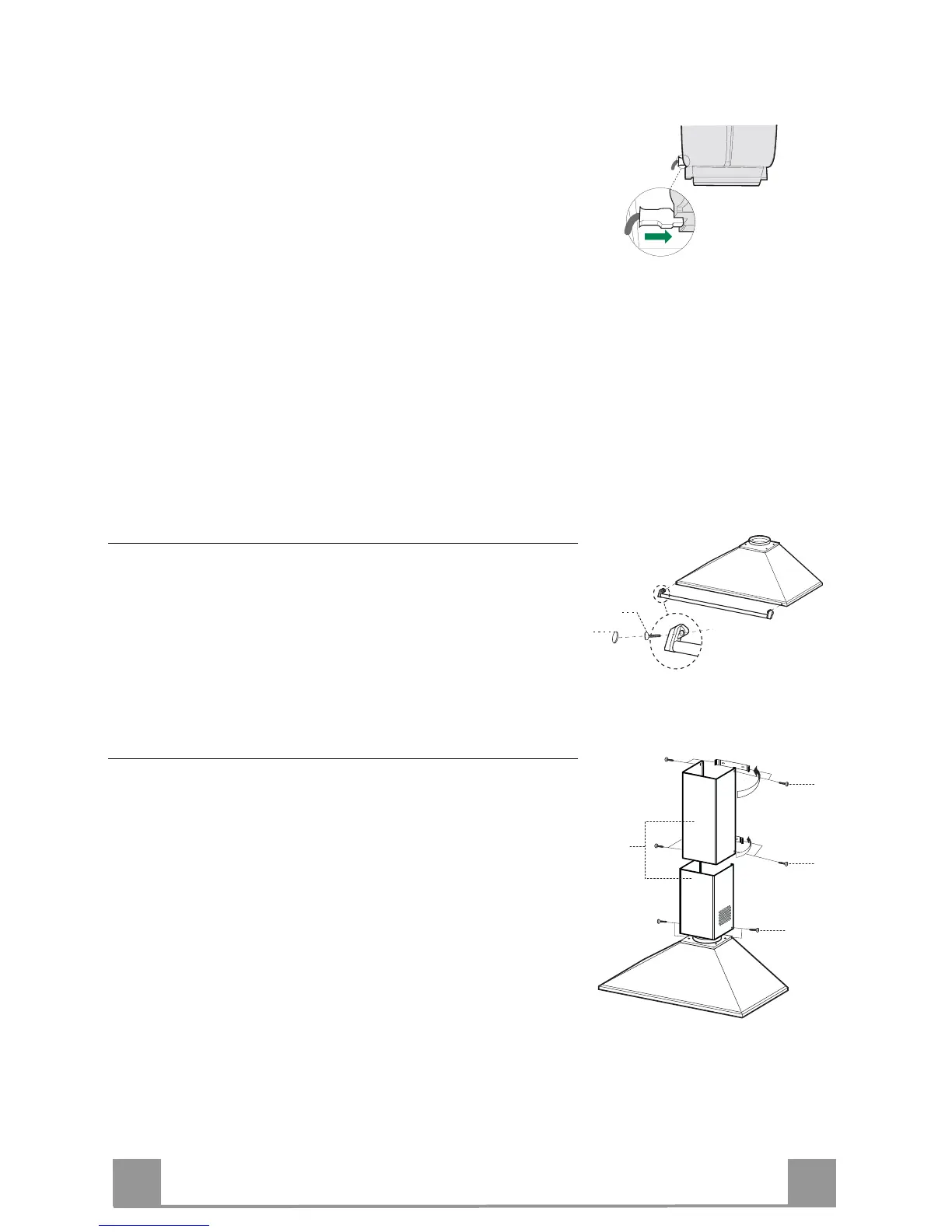

BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrup-
teur bipolaire avec ouverture des contacts d’au moins 3
mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer
que le connecteur du câble d'alimentation soit bien bran-
ché dans la prise du diffuseur.
Montage barre à louches
• Positionner la barre à louches sur la partie avant de la hotte.
• Fixer avec les vis 16 la barre à louches à la hotte.
• Insérer les bouchons 18.
16
18
Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accro-
cher derrières les brides 7.2.1; refermer jusqu’à la butée.
• Fixer latéralement aux brides à l’aide des 4 vis 12c four-
nies.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée
et les accrocher entre la Cheminée supérieure et la paroi;
refermer jusqu’à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à
l’aide des deux 2 vis 12c fournies.
12c
12c
12c
2.2
2.1
2
