Ravelli Flexi 7 - Measurements; Technical Diagram Flexi 7

Use and maintenance manual Flexi 7 - Flexi 9
Pag.21
Rev.0 18/05/2020
Measurements
Unit of measurement Flexi 7 Flexi 9 Decò Flexi 9 Glass Flexi 9 Steel
Height mm 1050 1050 1050 1050
Width mm 530 530 530 530
Depth mm 574 574 574 574
Weight kg 190 200 190 190

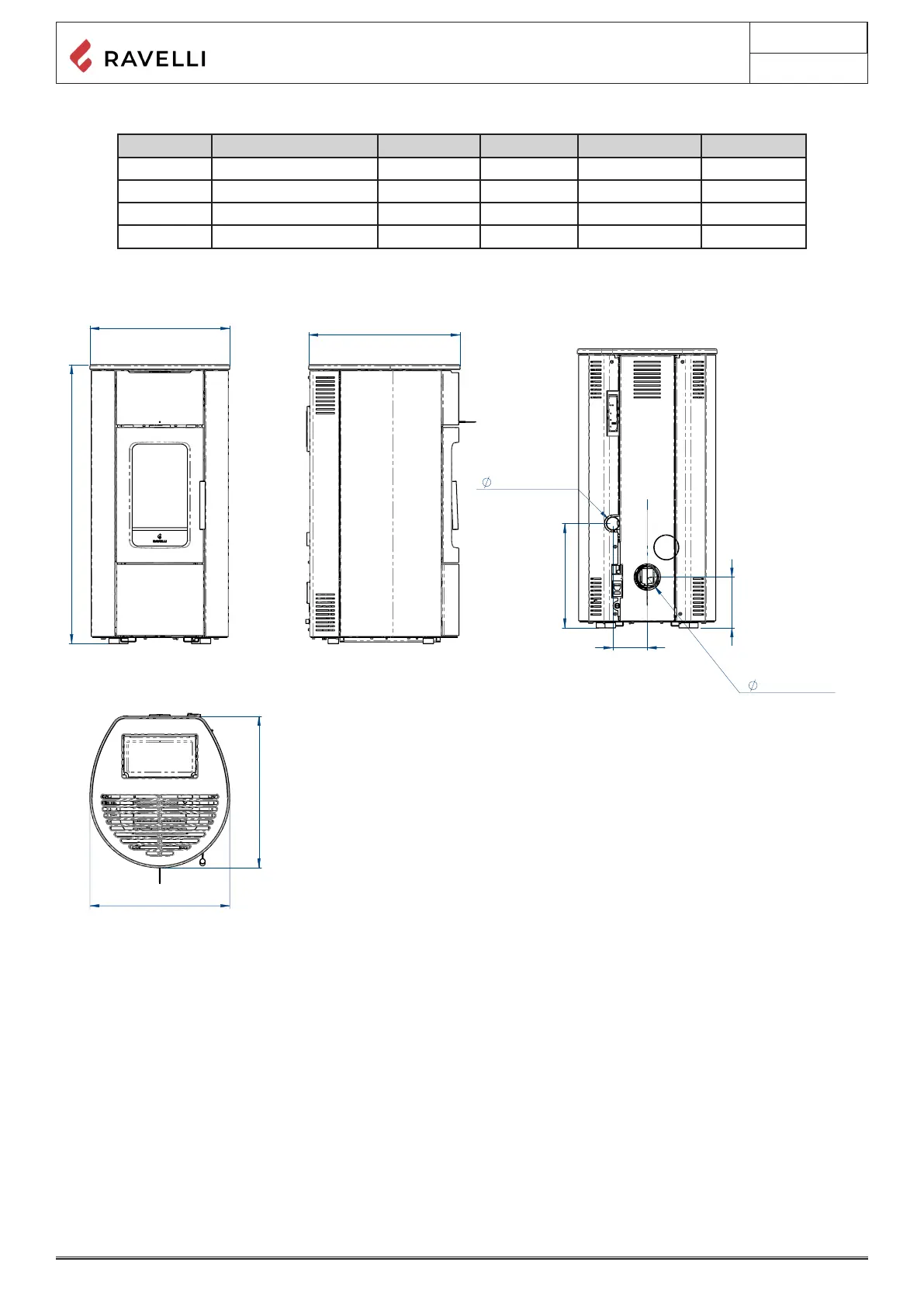

Technical diagram Flexi 7
1050
530
FELXI 7 STEEL-GRM
FLEXI 7 STEEL-BLK
FLEXI 7 STEEL-BCO
80016CR01
80016CR01
80016CR01
80016CR01-GRM
80016CR01-BLK
80016CR01-BCO
DESCRIZIONE CODICE CORPO
CODICE COMPLETO
530
574
574
80
(SMOKE OUTLET)
130
395
192
50 (AIR INLET)
Via Kupfer,31 25036 Palazzolo S/O
- BRESCIA - ITALY
FLEXI 7 STEEL
CODICE DISEGNO / REV
AICO S.p.a.
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
STATO
FORMATO
TUTTE LE QUOTE MANCANTI SONO DA
RICAVARE DAL MODELLO 3D
ALL THE MISSING MEASUREMENTS CAN
BE FOUND IN THE 3D MODEL
SCALA
DISEGNATO
MASSA
CONTROLLATO DATA
GRUPPO DI APPARTENENZA TIPOLOGIA
FOGLIO
1:10
A3
80016CR01
05/05/2020
Assieme Assemblato
V.Bertanza -
Proprietà della Società AICO S.p.A. Senza autorizzazione scritta della stessa, il presente
disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato né venire
comunicato a terzi o riprodotto. La Società proprietaria tutela i propri diritti a rigore di legge.
All proprietary rights reserved by AICO S.p.A. This drawing shall not be reproduced or in any
way utilized for the manufacture of the component of unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
178.539 Kg
DENOMINAZIONE
1 / 1
