8
L1 (L)
L2 (N)
240/(120)VAC
16A
Max.
QuickStat
®
GFCI Class
A
LINE
LOAD
SENSOR
CAUTION:
High Voltage - Disconnect
power supply before servicing
DUAL VOLTAGE 50/60 Hz
3840W/240VAC (16A)
1920W/2120VAC (16A)

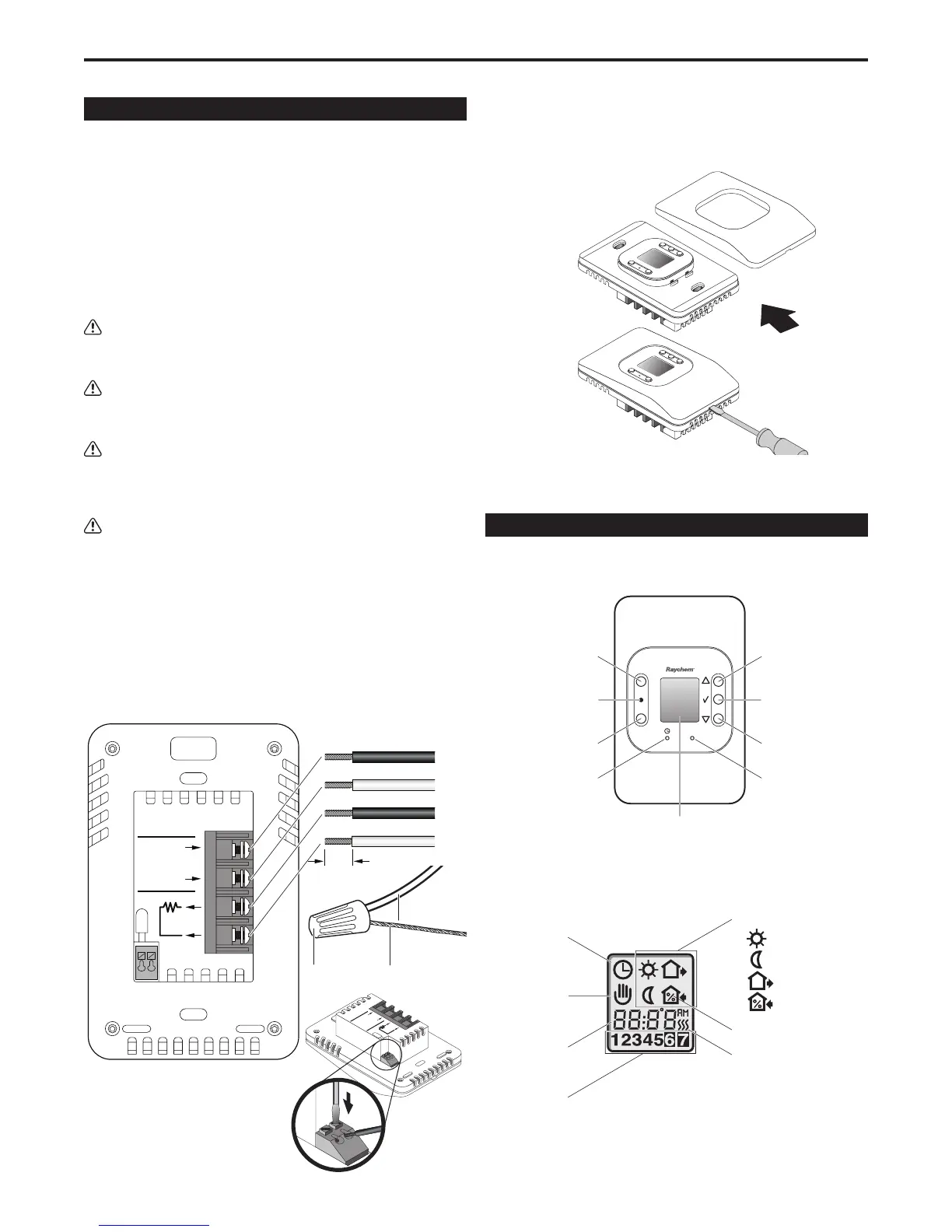

Installation
Important: L’installation de ce thermostat doit être conforme aux codes
de l’électricité national et local. Elle doit être faite par un technicien
qualifié.
Position de la sonde de température
La sonde de température doit être installée sous la surface du plancher.
Voir le manuel d’installation du système QuickNet (H57704), chapitre 6,
pour plus de détails. Si nécessaire, la longueur du câble de la sonde peut
être prolongée jusqu’1 m (300 pi).
Câblage du thermostat
ATTENTION:POURÉVITERLESCHOCSÉLECTRIQUES,ISOLERLE
CIRCUITD’ALIMENTATIONAUNIVEAUDUTABLEAUDEDISTRIBUTION
ÉLECTRIQUE.
ATTENTION:RISQUEDECHOC;POURÉVITERTOUTRISQUEDE
CHOCÉLECTRIQUE,LETAPISDECHAUFFAGEDUSOLDOITÊTRE
RELIÉÀLATERRE.
ATTENTION:RISQUEDECHOC.CEDISPOSITIFN’ESTPAS
PROTÈGÉCONTRELESCHOCSÉLECTRIQUES,LORSQUEÉNERGISÉÀ
208VOU240V.UNINTERUPTEURDEFUITEÀLATERRE(CLASSEA)
DOITÊTREUTILISÉ.
ATTENTION:ASSUREZVOUSQUELESFILSSOIENTRACCORDÉS
CORRECTEMENTAUXBORNIERS.IGNORERCECIPOURRAITCAUSER
DESDOMMAGESCORPORELSOUDÉCÈS.
1. Brancher les fils de l’alimentation secteur du thermostat aux bornes
marquées«L1(L)»et«L2(N)».Pourinstallationà120V,
s’assurerquelefilduneutresoitraccordéàlaborne“L2(N)”.
2.Raccordezlefilfroiddusystèmedechauffageauxbornesmarquées«
Load 15 A Max ».
3. Brancher le faisceau de fils froids du système de chauffage de sol
(terrre)àmiseàlaterredel’alimentationdanslaboîtedejonction
électrique.
4. Brancher la sonde de température
du plancher aux bornes sans
vis marquées « Sensor ».
Appuyer sur le ressort de la
borne avec un tournevis et
engager les fils dénudés.
Montage du thermostat dans la boîte électrique
1.Àl’aided’untournevis,retirerlecouvercle.
2. Monter le thermostat dans la prise murale et replacer le couvercle.
Commandes du thermostat et symboles affichés
La figure ci-dessousindique les commandes du thermostat :
La figure ci-dessous illustre les symboles qui apparaissent sur ’afficheur
pendant la programmation :
L1 (L)
L2 (N)
240/(120)VAC
15 A
Max.
QuickStat
®
GFCI Class A
LINE
LOAD
SENSOR
6 mm (1/4 po)
Dénuder
Phase (noir)
Phase 2 (rouge) ou neutre (blanc)
Fil froid
Fil froid
Fonction horloge
Mode manuel
Heure et
température
Jourde
la semaine
Symboles 4 événements:
Réveil
Nuit
Départ
Retouràlamaison
% chauffage
Chauffage actif
Reset
GFCI
Test
R
Bouton de réarmement
Voyant rouge
signalant un court-
circuitàlaterre
Bouton de test.
Mini-bouton de
réglage de l'horloge
Bouton PLUS
Bouton OK - Accepter
Afficheur
BoutonMOINS
Mini-bouton
de réinitialisation
Instructions d’installation et d’opération du thermostat QuickStat
Mise à la terre
alimentation
Fil froid de mise
à la terre
Capuchon
de connexion
