Instructions d’installation et
d’opération du thermostat
QuickStat
®
Information générale
Utilisation de ce manuel
Ce manuel couvre l’installation et l’utilisation du thermostat Raychem
®
QuickStat
®
, et doit être utilisé avec le document suivant :
• Manuel d’installation du système QuickNet
®
(H57704)
Important : La garantie de Tyco Thermal Controls et les homologations
ne sont valides que si les instructions de l’emballage et du présent
manuel sont respectées.
Caractéristiques
QuickStat est un thermostat électronique qui doit être utilisé avec les
tapis chauffants Raychem QuickNet.
Caractéristiques du thermostat QuickStat :
• Inclusuninterrupteur(GFCI)claseAà120V.SileQuickStatest
utiliséà208Vou240V,uninterrupteurdemiseàlaterreadditionnel
doit être utilisé.
• Fonctionnesous120V,208V,240V50/60Hz.
• Alimentevotresystèmechauffantàdesheuresprédéterminéespour
les différents jours de la semaine.
• 4périodes(ouévénements)parjourpourleréglagedetempératures
différentes.
• Programmestandardconvenantpourlaplupartdesinstallations.
• Ceprogrammepeutêtrepersonnaliséàvolonté.
• Réinitialisationpourretrouverlesréglagesd’usineduthermostat.
• Préchauffageautomatiquepourquelatempératuredésiréesoit
atteinteàl’heureprogrammée.
• Règlelatempératuredusolaumoyend’unesondeincorporéedansla
construction du plancher.
Spécifications
Approbations
C US
LISTED
2D03
E255369
A
B
C

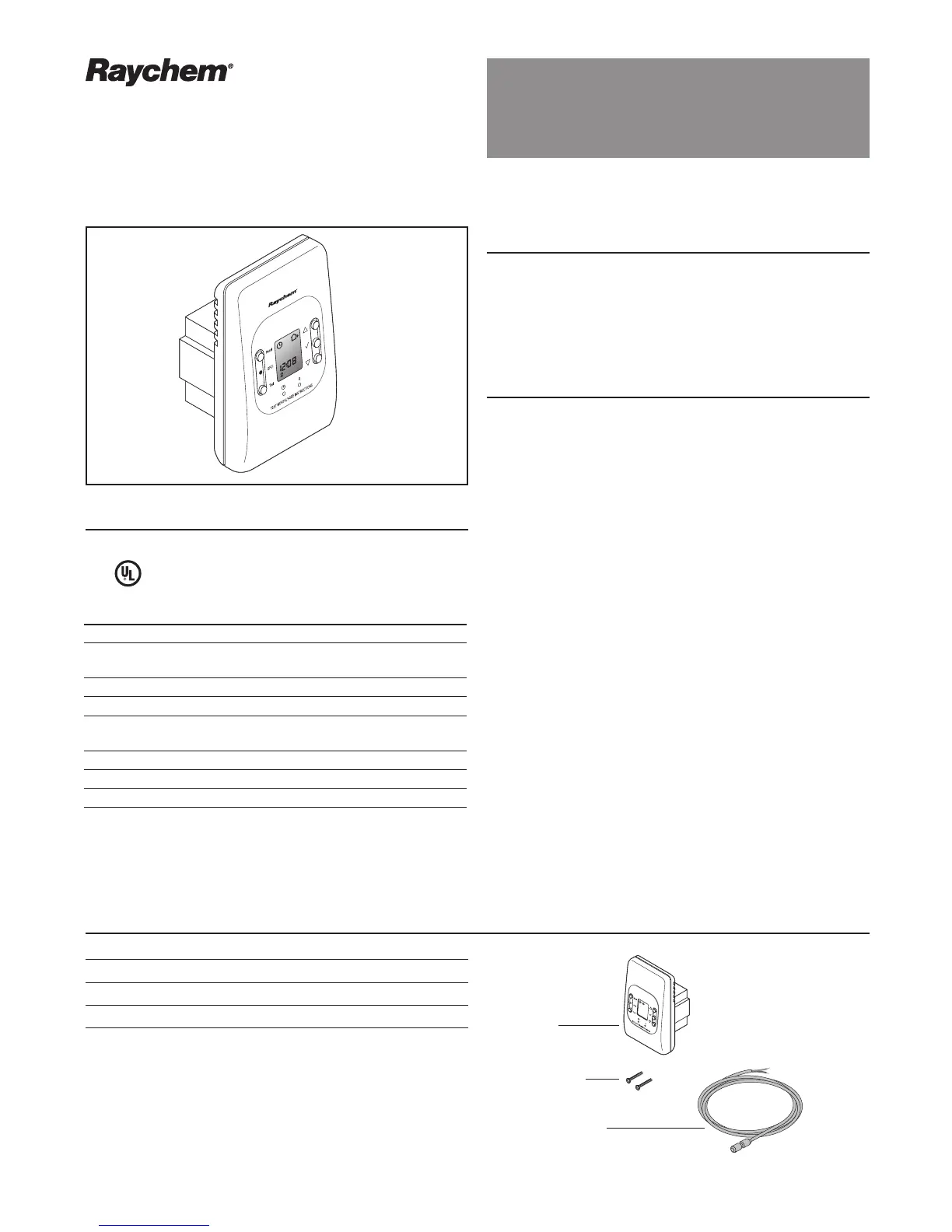

Contenu de kit
A 1 thermostat QuickStat
B 2 vis de fixation
C 1 sonde de température de plancher avec fil de 3 m (10 pi)
Caractéristiques techniques
Tension d’alimentation 120 V, 208 V, 240 V ±15%,
 50/60Hz
Capacité de commutation 15 A
Câblage Fils12AWGà22AWG
Disjoncteur différentiel Classe A , point de consigne 5
 ma(à120vseulement)
Gammederéglagedelatempérature 5à40°C(40à104°F)
Gammedetempératureambiante
Thermostat 0à40°C(32à104°F)
Disjoncteur –35à65°C(–31à149°F)
