5
ITALIANO
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne
l’affidabilità e prestazioni elevate.
COMANDI E FUNZIONI

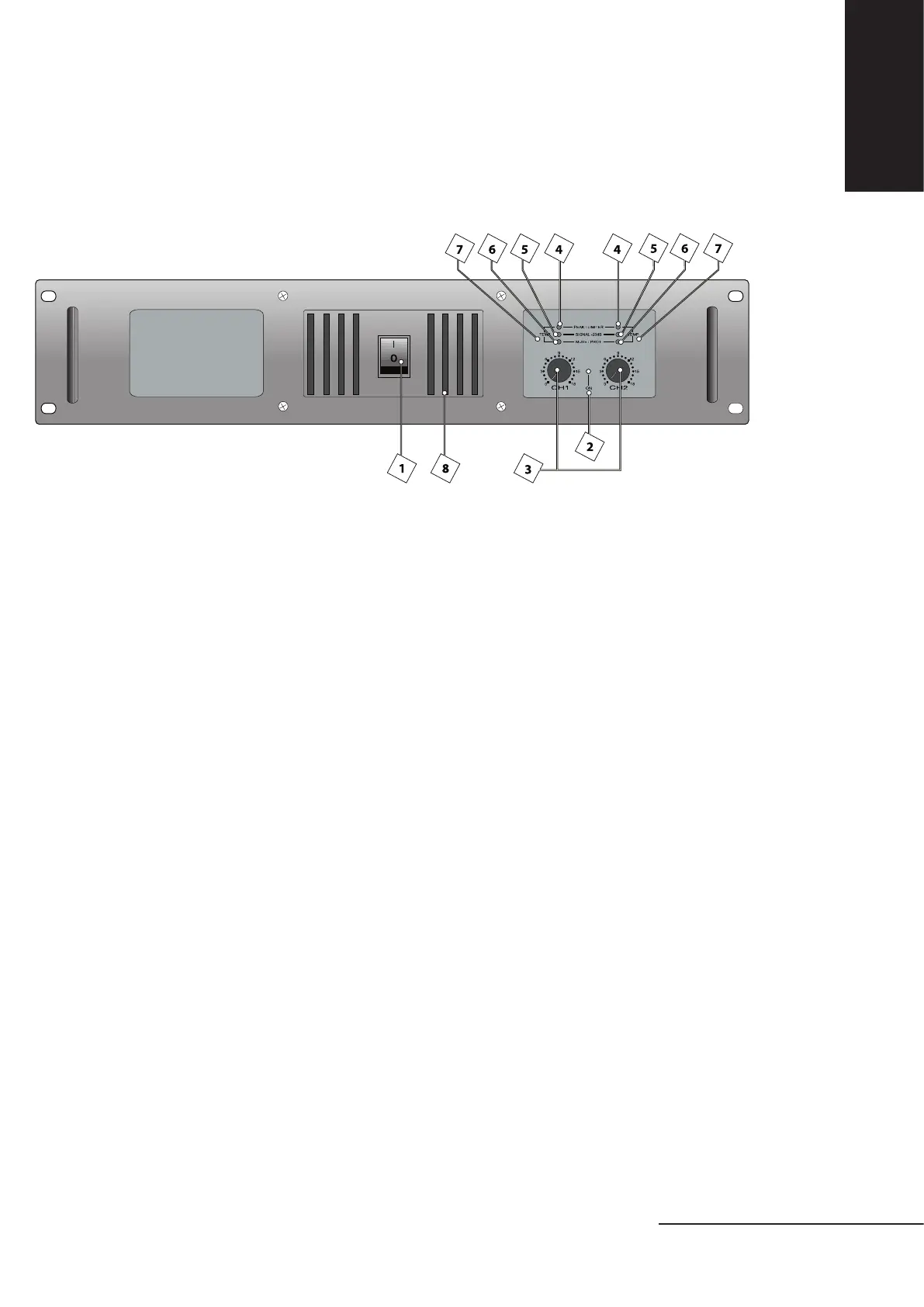

PANNELLO FRONTALE
1. INTERRUTTORE GENERALE
Accende e spegne l’apparecchio interrompendo entrambe le fasi.
2. INDICATORE DI ACCENSIONE
LED verde indicante il corretto funzionamento.
3. CONTROLLI DI VOLUME
Controlli per la regolazione separata del volume in ciascuno dei due canali.
Nella configurazione MONO e BRIDGE utilizzare solo il controllo CH1.
4. INDICATORI DI PICCO - “PEAK LIMITER”
LED rossi indicanti il raggiungimento del massimo livello di amplificazione (picco) nei rispettivi
canali. Un’accensione continua è indice di un eccessivo segnale d’ingresso.
5. INDICATORE DI SEGNALE- “SIGNAL –20 dB”
LED verdi indicanti la presenza di segnale negli stadi finali dei rispettivi canali (ad un livello di
almeno -20dB).
6. INDICATORI DI PROTEZIONE - “MUTE / PROT”
LED gialli: sono attivi per alcuni secondi durante la fase di accensione (autodiagnosi iniziale) o
in caso di presenza di tensione continua, radio disturbi, frequenze subsoniche o anche quando
si verifica una situazione di sovracorrente (tale situazione è causata di solito da un cortocircuito
presente sulle uscite dell’apparecchio o da un’impedenza troppo bassa dei diffusori). L’intervento
di tale protezione pone l’apparecchio in stato di “mute”.
Il sistema si reimposta automaticamente non appena il problema è risolto.
7. INDICAZIONE DI PROTEZIONE TERMICA - “PEAK LIMITER” - “MUTE / PROT”
La combinazione dei LED rossi e gialli contemporaneamente accesi indica il raggiungimento di
una temperatura troppo elevata. Durante la presenza di questa protezione, l’amplificatore rimane
in stato di “mute” sino al raggiungimento della temperatura normale di esercizio.
8. GRIGLIA DI ASPIRAZIONE
Griglia che permette il raffreddamento dell’amplificatore: non ostruirne l’accesso e pulirla quando
necessario.
