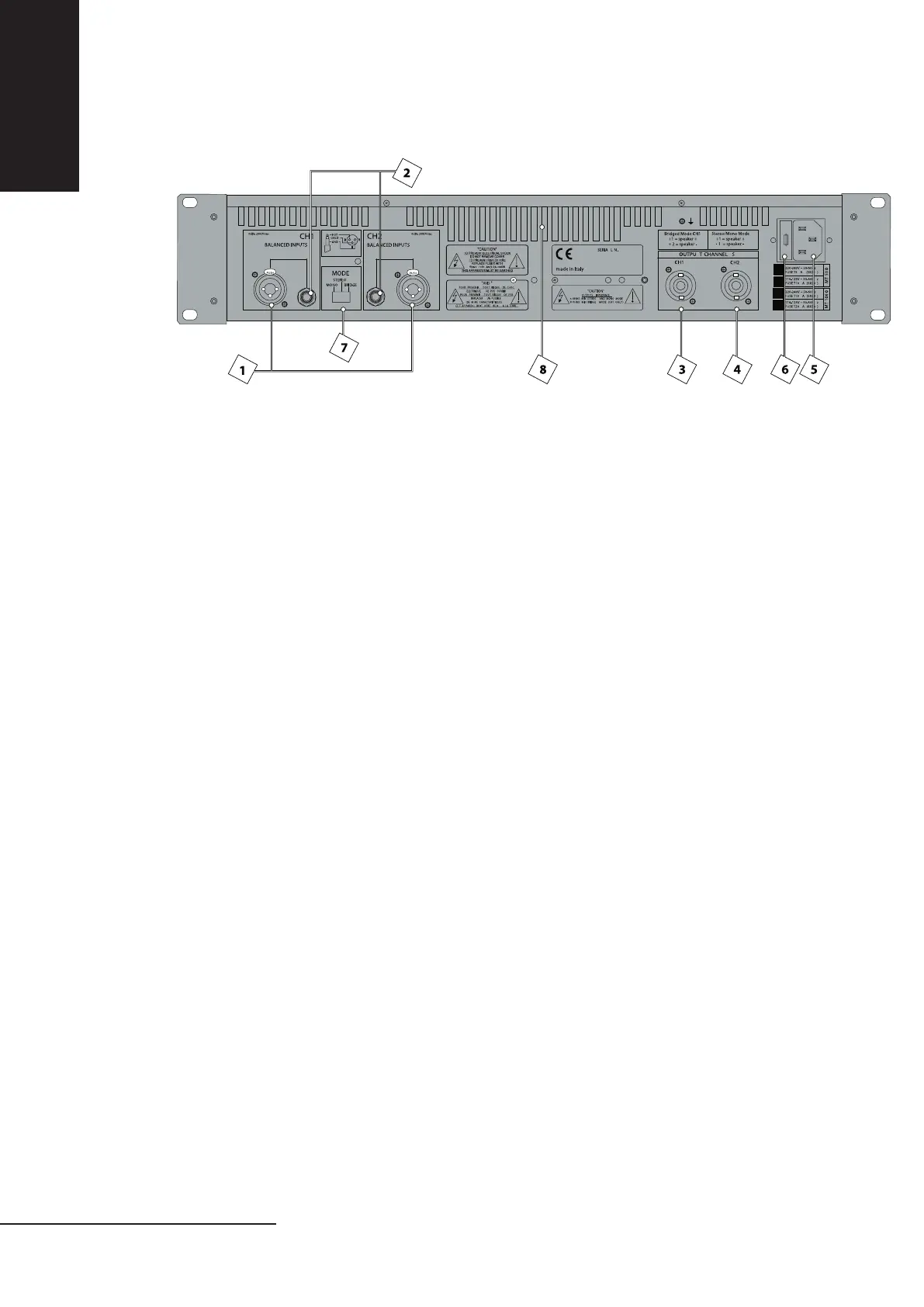

PANNELLO POSTERIORE
1. INGRESSI BILANCIATI XLR
Ingressi audio bilanciati (per ciascun canale) con connettori XLR.
Nel caso si usino segnali sbilanciati, occorre collegare insieme i pin nr.1 (massa) e nr.3 ed utilizzare
i pin nr.2 per i segnali.
Per le configurazioni MONO e BRIDGE utilizzare solo l’ingresso CH1.
2. INGRESSO BILANCIATO JACK 1/4” (6.3mm)
Ingressi audio bilanciati (per ciascun canale) con connettori jack di tipo “stereo”.
Nel caso di segnali sbilanciati, occorre utilizzare connettori jack di tipo “mono”.
Per la configurazione MONO e BRIDGE utilizzare solo l’ingresso CH1.
3. CONNETTORE SPEAKON uscita CH1
Uscita audio amplificata per i diffusori del canale 1 “CH1” nelle configurazioni STEREO e MONO, da
utilizzarsi anche (come uscita unica) nella configurazione “a ponte” BRIDGE.
4. CONNETTORE SPEAKON uscita CH2
Uscita audio amplificata per i diffusori del canale 2 “CH2” nelle configurazioni STEREO e MONO
(nota: in MONO, l’uscita CH2 presenta lo stesso segnale dell’uscita CH1).
5. PRESA DI ALIMENTAZIONE
Presa per la connessione del cavo in dotazione.
6. PORTAFUSIBILE “FUSE”
Alloggio per il fusibile di rete. Nota: in caso di sostituzione, utilizzare solo il tipo di fusibile adatto
alla tensione di rete (valore riportato sul pannello posteriore).
7. COMMUTATORE DI CONFIGURAZIONE
Commutatore a tre posizioni per selezionare la configurazione tra STEREO, MONO e BRIDGE.
8. GRIGLIA DI ASPIRAZIONE
Griglia che permette il raffreddamento dell’amplificatore: non ostruirne l’accesso e pulirla quando
necessario.
