ITALIANO

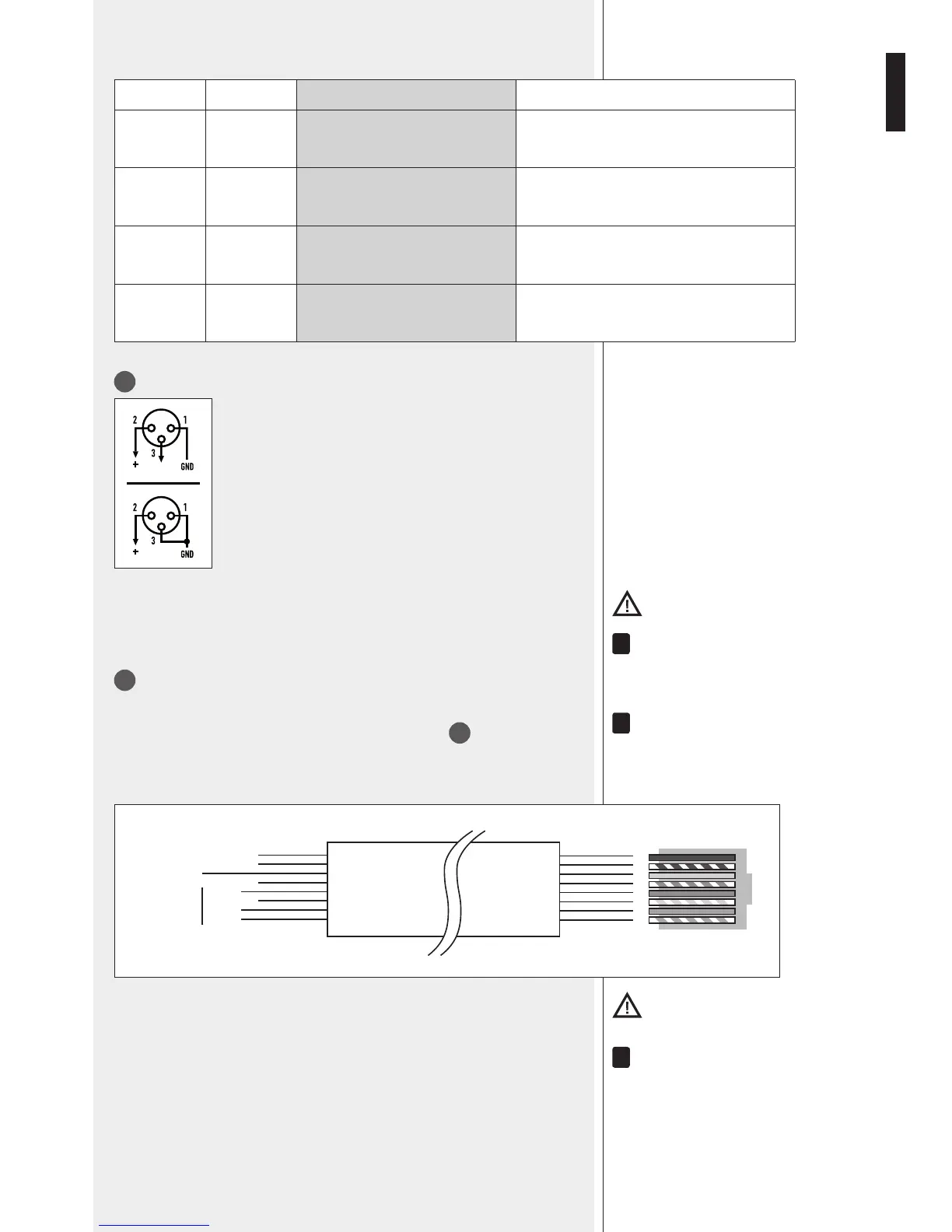

Esempi di utilizzo dei microinterruttori:
DIP 1/3 DIP 2/4 MODO ESEMPI DI POSSIBILI COLLEGAMENTI
OFF – 20 dBu LIVELLO LINEA Sorgente audio con uscita a livello – 20 dBu
OFF MIC LIVELLO MICROFONICO Microfono dinamico
PHANTOM – 20 dBu LIVELLO LINEA con PHANTOM Base microfonica BM 3001
PHANTOM MIC LIVELLO MIC. con PHANTOM Microfono ad elettrete
13
Ingresso audio 1 (connettore XLR):
Collegamento bilanciato + polo positivo
– polo negativo
GND massa
Collegamento sbilanciato
Importante: per attIvare l'Ingresso 1, è necessarIo connettere a massa (gnD) Il contatto
cmD Del relatIvo connettore rImovIbIle oppure usare la funzIone voX.
non UTilizzare il CollegaMenTo sbilanCiaTo qUanDo l'aliMenTazione “PhanToM” è aTTiva.
14
Ingresso audio 2 (connettore RJ 45, utilizzabile per il collegamento di una base
microfonica RCF BM 3001).
noTa: nel Caso sia UTilizzaTa Una base MiCrofoniCa bM 3001, è neCessario iMPosTare il MoDo
“livello linea Con PhanToM” TraMiTe i MiCroinTerrUTTori 1 e 2
12
.
la base MiCrofoniCa bM 3001 Dovrà essere iMPosTaTa sU “loCal”.
Cavo con connettore RJ 45:
massa
+
–
Comando
(verso massa)
per priorità
Segnale
audio
verde
Blu
Arancio
Biancoarancio
Marrone
Biancomarrone
Verde
Biancoblù
Blu
Biancoverde
Arancio
Biancoarancio
12345678
RJ
Importante: per attIvare la porta rJ 45, è necessarIo porre a massa Il comanDo per la
prIorItà (aD esempIo, tramIte Il pulsante Della base mIcrofonIca bm 3001).
anChe se CiasCUn ingresso aUDio Universale DisPone Di 2 ConneTTori Diversi, non è Possibile
MisCelare insieMe 2 segnali Diversi; si PUò Collegare Una sola sorgenTe aUDio.
