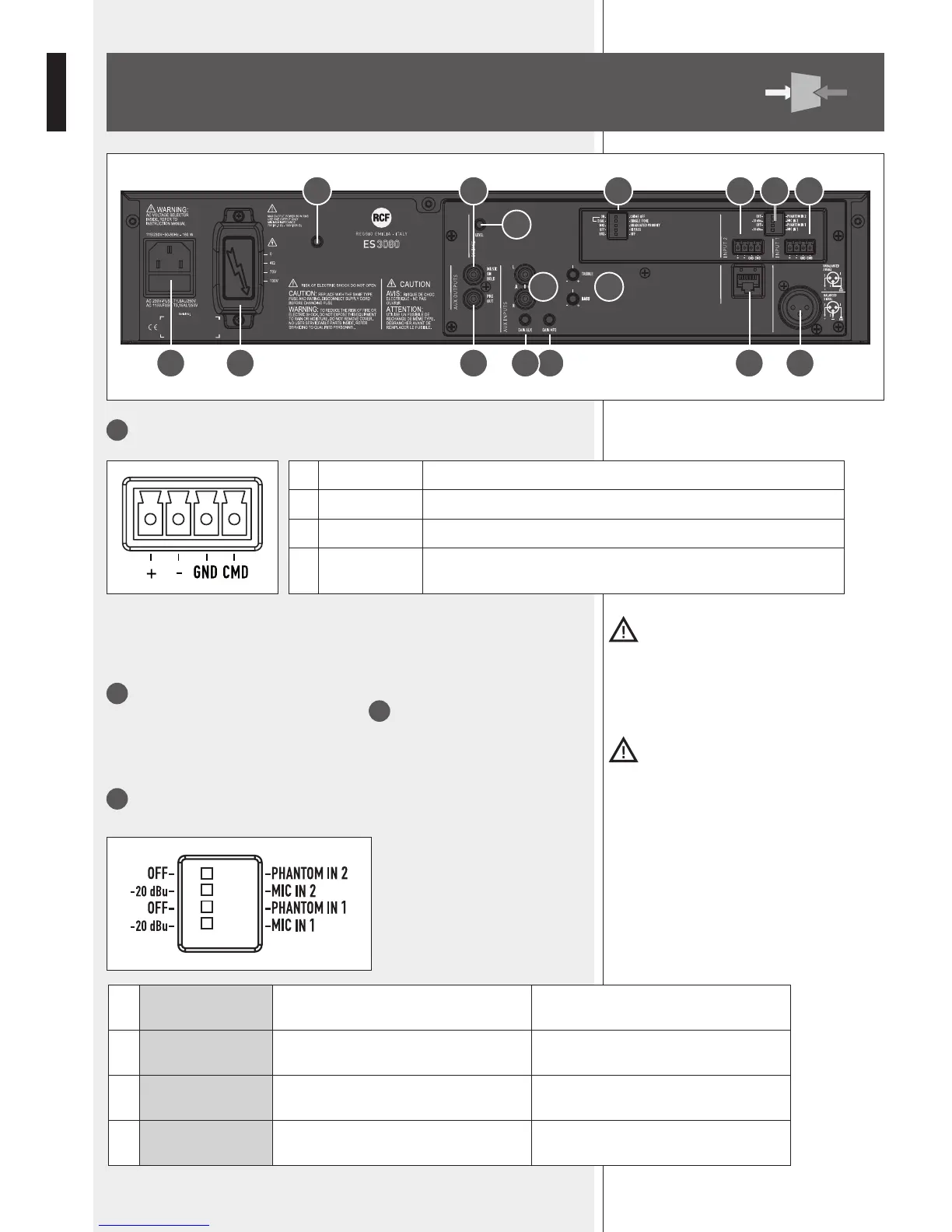

RCF ES 3080 - Pannello Posteriore

22
ITALIANO
10
Ingresso audio 1 (connettore rimovibile):
Importante: per attIvare l'Ingresso 1, è necessarIo connettere a massa (gnD) Il contatto
cmD Del relatIvo connettore rImovIbIle (anche nel caso che sI utIlIzzI Il connettore Xlr
per Il segnale auDIo) oppure usare la funzIone voX.
11
Ingresso audio 2 (connettore rimovibile)
Per il collegamento, riferirsi l'ingresso audio 1
10
.
Importante: per attIvare l'Ingresso 2, è necessarIo connettere a massa (gnD) Il contatto
cmD Del relatIvo connettore rImovIbIle (oppure quello Della porta rJ 45).
12
Impostazioni dei 2 ingressi audio universali tramite 4 microinterruttori “dip-switch”:
PANNELLO
POSTERIORE
1 + Ingresso audio positivo
2 - Ingresso audio negativo
3 GND massa
4 CMD
comando per ottenere l’attivazione dell’ingresso e la priorità, quando
connesso a massa (GND)
1
OFF – PHANTOM
(IN 2)
OFF: l’alimentazione “phantom” è
disattivata all’ingresso audio 2.
PHANTOM 2: l’alimentazione “phantom”
è presente all’ingresso audio 2.
2
-20 dBu – MIC
(IN 2)
-20 dBu: ingresso audio 2 con sensibilità a
livello “linea” (-20 dBu).
MIC 2: ingresso audio 2 con sensibilità a
livello microfonico (basso).
3
OFF – PHANTOM
(IN 1)
OFF: l’alimentazione “phantom” è
disattivata all’ingresso audio 1.
PHANTOM 1: l’alimentazione “phantom”
è presente all’ingresso audio 1.
4
-20 dBu – MIC
(IN 1)
-20 dBu: ingresso audio 1 con sensibilità a
livello “linea” (-20 dBu).
MIC 1: ingresso audio 1 con sensibilità a
livello microfonico (basso).
A
Canovi
Manini
PL010775
ES 3080
15/05/14
1:1
15/05/14
UNI EN 22768-1
EN 22768-1
Manini
Canovi
A
Serigraa Frame
Frame Silk-Screen
Emissione documento/Production release
1
1
A termine di legge ci riserviamo la proprieta' di questo disegno con divieto di riproduzione e renderlo noto a terzi senza nostra autorizzazione scritta
ELETTROACUSTICHE
INDUSTRIE
QUOTE SENZA INDICAZIONE DI TOLLERANZA.
DIMENSIONS WITHOUT TOLLERANCE INDICATIONS.
GRADO DI PRECISIONE/ACCURACY
CODICE/PART NUMBER
MATRICOLA
OGGETTO MODIFICA/MODIFY OBJECT
CONTR.
CHECK
DISEGN.
DRAWN
DATA
DATE
N.
DISEGN.
DRAWN
CONTR.
CHECKED
DATA/DATE
Descrizione
Description
Materiale
Material
Tratt. TERMICO
HEAT treatment
Tratt. SUPERFICIALE
SURFACE treat.
FOGLIO/SHEET FOGLI/SHEETS
SCALA/SCALE
Vedi Note
See Notes
Vedi Note / See Notes
Vedi Note / See Notes
NOTES:
NOTE:
- Serigrafare colore BIANCO.
- Silk-screen printing color WHITE.
- Dimensioni Pannello
- Panel Dimension
430
86
80W AUDIO SOURCE
& MIXER AMPLIFIER
19 16 14 1323
25 20 21 11 1012
22
17 15
24 18
