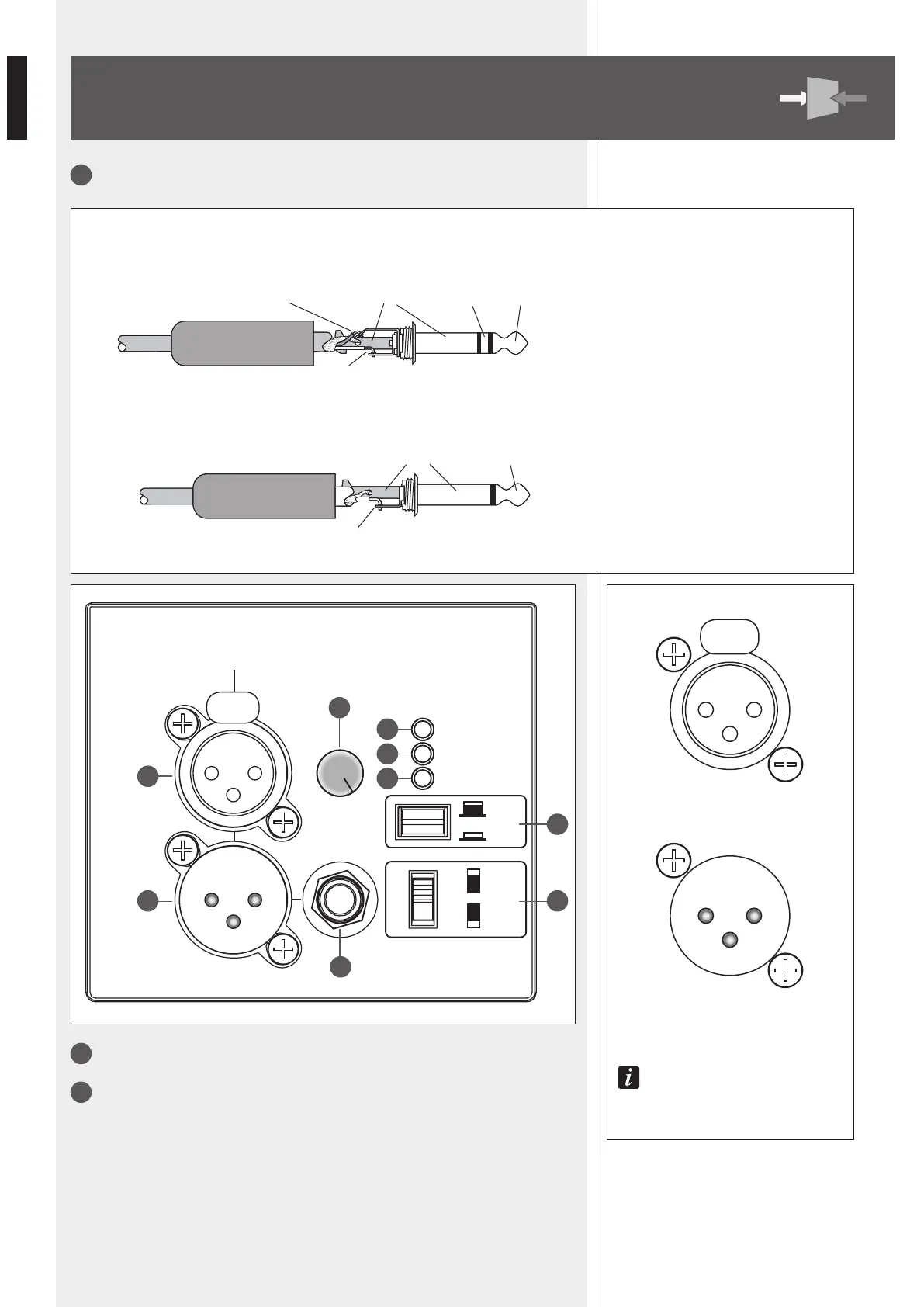

PANNELLO POSTERIORE
DEL SUBWOOFER E CONNESSIONI
CONNETTORE JACK TRS 1/4” (6,3 mm)
COLLEGAMENTO SBILANCIATO
TIP (punta): segnale
SLEEVE (manica): massa
COLLEGAMENTO BILANCIATO
TIP (punta): segnale positivo
RING (anello): segnale negativo
SLEEVE (manica): massa
ring = negativo (–) sleeve (massa) ring tip
tip
= positivo (+)
sleeve (massa) tip
tip
= segnale
1
Ingresso audio bilanciato (connettore jack 1/4” TRS)
2
Ingresso audio bilanciato (connettore XLR femmina)
3
Uscita audio bilanciata (connettore XLR maschio)
Questa uscita è collegata in parallelo con l'ingresso audio ed è utile per la connessione di
un altro amplicatore.
Connettore XLR (f)
PUSH
2 1
3
Connettore XLR (m)
21
3
PUSH
2 1
3
21
3
MAX
VOLUME
LIMITER
FLAT
BOOST
LINE
MIC
SIGNAL
STATUS
BALANCED
INPUT/LINK
INPUT SENSITIVITY
– 󰌨
2
3
4
7
8
9
6
5
1
piedinatura connettore Xlr:
1 massa, 2 segnale audio (+),
3 segnale audio (–).
