HOT GND
COLD
PRIMA DI ACCENDERE
IL DIFFUSORE
CONNESSIONI

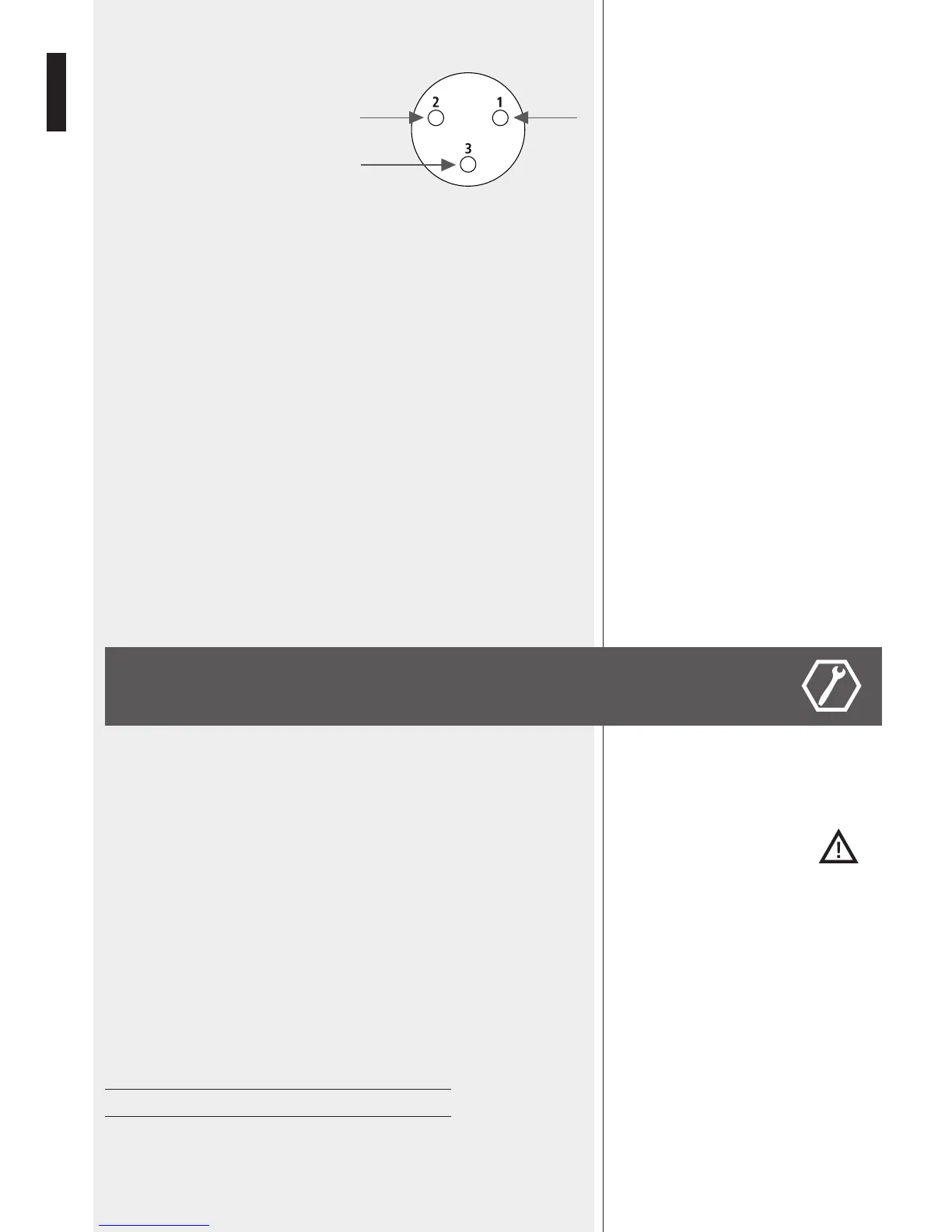

Il connettore di ingresso XLR segue il seguente standard AES:
PIN 1 = TERRA (GROUND ; SHIELD)
PIN 2 = LATO CALDO (HOT ; +)
PIN 3 = LATO FREDDO (COLD ; -)
Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente. La
prima cosa da fare quando montate il vostro impianto di amplificazione è assicurarvi che il
selettore di tensione di alimentazione sia sulla posizione giusta, che per i paesi europei è 230
volt. Salvo manomissioni il selettore sarà già sulla posizione relativa alla tensione corretta,
ma una veloce controllo vi eviterà i fastidi causati dall’eventuale manomissione da parte
di persone non autorizzate. In caso sia necessario cambiare la tensione di alimentazione
rivolgersi al proprio rivenditore o centro assistenza.
A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma
prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul
diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer);
è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore
a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori
in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma
soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli
altoparlanti e al pubblico i fastidiosi “bump” causati dall’accensione delle apparecchiature
audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori
in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le
prime ad essere spente alla fine dello spettacolo.
A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea
marcatrice presente sulla scala tra “0” e “MAX”, per poi correggere successivamente il
livello a seconda delle necessità.
PRIMA DI CONNETTERE
IL DIFFUSORE
Il diffusore è provvisto di un adattatore per supporto a stand di 35 mm.
I diffusori NX devono essere sospesi solo per mezzo di accessori originali ed approvati. In
ogni caso utilizzare sempre almeno 2 appositi inserti filettati M10 situati su lati opposti
del diffusore.
ATTENZIONE: Non sospendere mai il diffusore per mezzo delle maniglie. Le maniglie sono
state progettate per il trasporto del diffusore, non per la sua sospensione.
I diffusori attivi serie NX sono provvisti di un completo sistema di circuiti di protezione, questo
vi permetterà di lavorare nella più assoluta tranquillità. Due led sul pannello posteriore del
diffusore segnalano lo stato di funzionamento dell’amplificatore: un led verde segnala lo
stato di accensione e un led rosso segnala l’entrata in funzione del limiter di protezione.
Questo circuito agisce in modo quasi impercettibile sul segnale audio, regolandone il livello
automaticamente entro i limiti accettati. Se comunque vedete che questa spia resta accesa
per lunghi momenti, è bene regolare più basso il livello dal mixer o dal controllo di volume
del diffusore.
SELEZIONE 230 Volt, 50 Hz: VALORE FUSIBILE T10 AL 250 V
SELEZIONE 115 Volt, 60 Hz: VALORE FUSIBILE T5 AL 250 V
INSTALLAZIONE
ATTENZIONE
PROTEZIONI
SELEZIONE DELLA TENSIONE
DI ALIMENTAZIONE
(RISERVATO AI CENTRI SERVIZIO RCF)
