19
FR
1

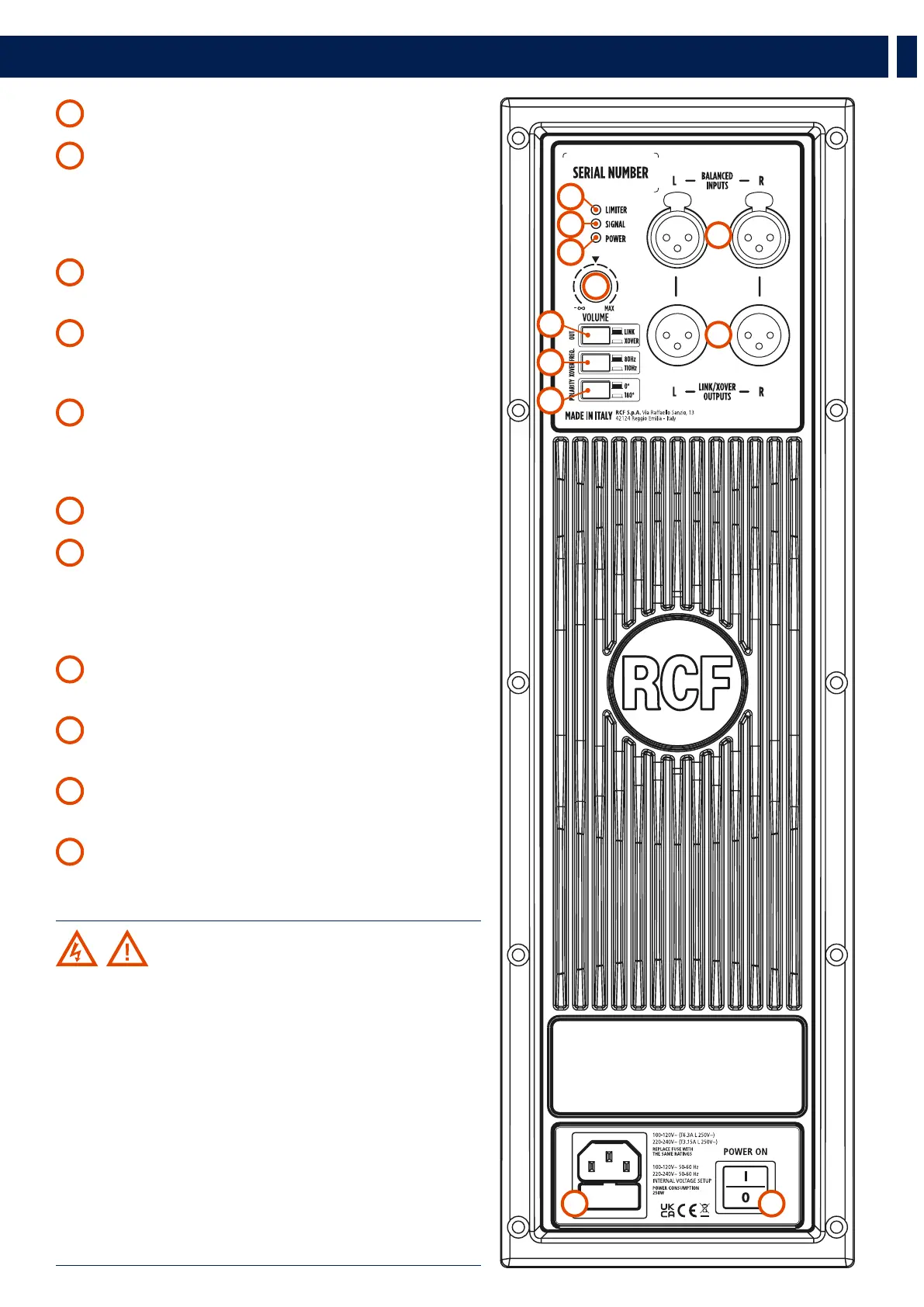

ENTRÉES XLR STÉRÉO FEMELLES (SYM)
2
LED DU LIMITEUR L’amplificateur possède un limiteur intégré,
évitant tout écrêtage de l’amplificateur ou toute surcharge du haut-
parleur Lorsque le circuit d’écrêtage doux est actif, la LED clignote en
orange Pas de problème si la LED clignote de temps en temps Si la
LED clignote fréquemment ou en continu, baissez le niveau du signal�
3
LED DE SIGNAL La LED de signal s’allume en vert dès que de l’audio
est présent sur les entrées XLR principales
4
LED D’ALIMENTATION Cette LED verte est allumée lorsque le
subwoofer est connecté au secteur et que le bouton ON/OFF se trouve
en position ON
5
SORTIE SIGNAL/XOVER SUR XLR MÂLE Les connecteurs XLR
de sortie fournissent un renvoi du signal d’entrée pour connexion
en chaîne de plusieurs enceintes (ou un signal filtré lorsque le
commutateur crossover est enfoncé)�
6
CONTRÔLE DU VOLUME Règle le volume de l’amplificateur
7
COMMUTATEUR DE SORTIE LINK/XOVER Lorsque le commutateur
est désactivé, aucun filtrage n’intervient sur la sortie (le signal de sortie
est identique au signal d’entrée) ; lorsque le commutateur est activé,
le signal subit un filtrage passe-haut (pour connecter des enceintes
satellites)�
8
COMMUTATEUR DE XOVER Ce commutateur permet de régler la
fréquence de crossover du SIGNAL DE SORTIE à 80 Hz ou 110 Hz�
9
COMMUTATEUR DE PHASE Ce commutateur inverse la phase du
signal de sortie
10
EMBASES D’ALIMENTATION CEI L’embase aux normes CEI fournit
la connexions pour le câble d’alimentation�
11
INTERRUPTEUR D’ALIMENTATION L’interrupteur permet d’allumer
et d’éteindre l’alimentation électrique
10 11
2
3
8
9
4
6
5
7
1
AVERTISSEMENT ! ATTENTION ! Les connexions
des enceintes doivent être effectués par un personnel qualifié et
expérimenté disposant du savoir-faire technique ou d’instructions
suffisamment précises (pour s’assurer que les raccordements sont
effectués correctement) afin d’éviter tout danger électrique
Pour éviter tout risque d’électrisation, ne connectez pas les
enceintes lorsque l’amplificateur est sous tension�
Avant de mettre le système sous tension, vérifiez toutes les
connexions et assurez-vous qu’il n’y a pas de court-circuit
accidentel�
L’ensemble du système de sonorisation doit être conçu et installé
en conformité avec les lois et règlements locaux en vigueur
concernant les systèmes électriques
3. FONCTIONS ET CONTRÔLES DU PANNEAU ARRIÈRE
