13
IT

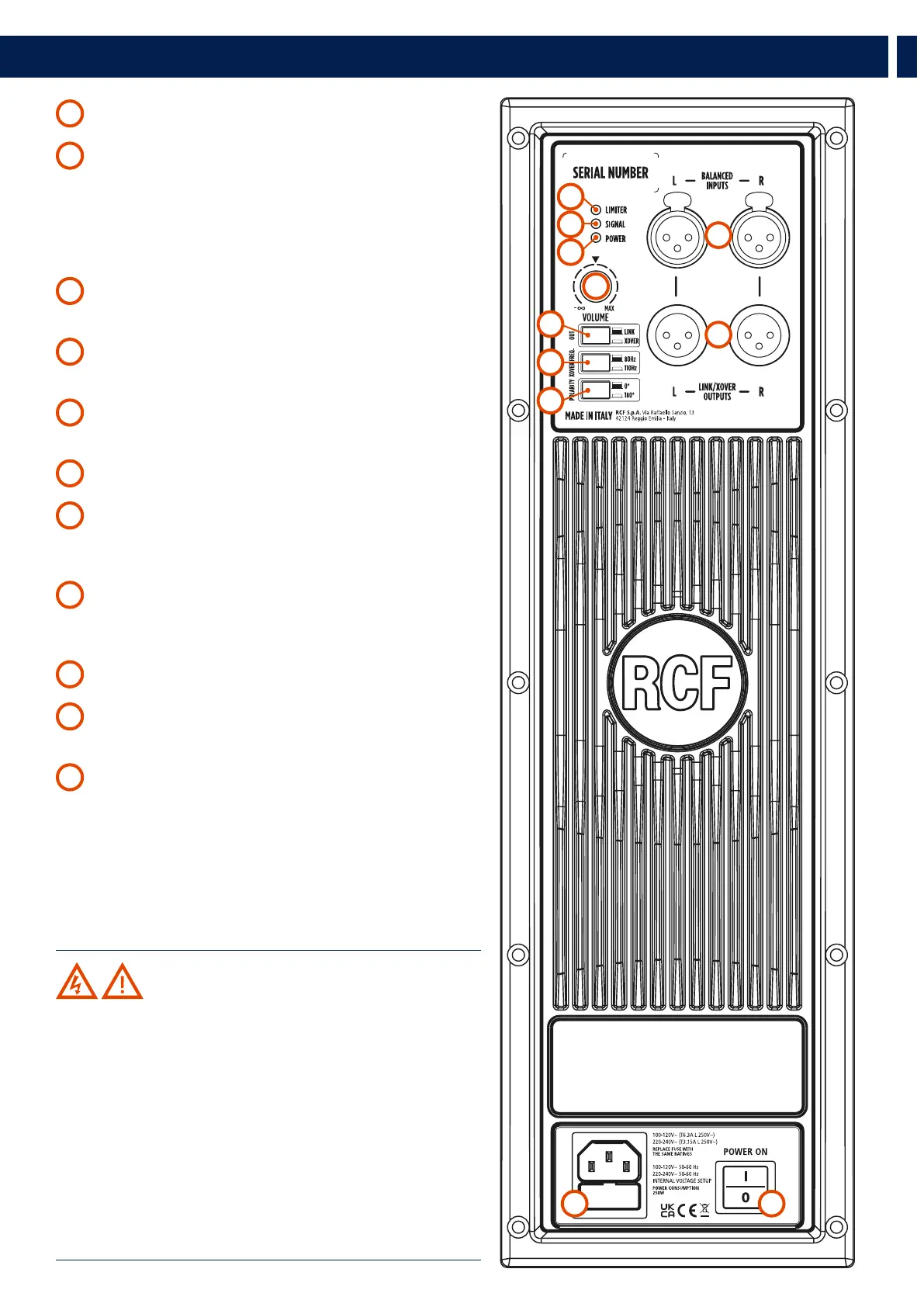

3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI
1
INGRESSO XLR (BILANCIATO)
2
LED DI ATTIVAZIONE DEL LIMITER L’amplificatore è dotato di un
circuito di limiter in modo da prevenire il clipping dell’amplificatore o di
sovraccaricare gli altoparlanti� Quando il circuito di soft clipping è attivo il
LED lampeggia con colore ARANCIONE� È accettabile che il LED lampeggi
occasionalmente Se il LED lampeggia frequentemente o si accende di
continuo ridurre il segnale in ingresso
3
LED DI PRESENZA DEL SEGNALE Il LED di segnale si accende con
colore VERDE se è presente segnale audio all’ingresso XLR
4
LED DI ACCENSIONE Il LED verde è acceso quando il diffusore è
alimentato e il commutatore di accensione è nella posizione ON
5
USCITA SEGNALE XLR MASCHIO Il connettore XLR di loop del segnale
permette la connessione a catena di più diffusori�
6
CONTROLLO DI LIVELLO Varia il volume del diffusore
7
PULSANTE LINK/XOVER OUT Il collegamento del segnale LINK di
uscita è diretto (flat) nel caso in cui il pulsante sia rilasciato o passa-alto
(crossoverato) nel caso in cui il pulsante sia premuto
8
PULSANTE XOVER Questo pulsante permette la selezione della
frequenza di crossover con il satellite impostandola ad 80 Hz oppure a
110 Hz�
9
PULSANTE PHASE Questo pulsante inverte la fase del segnale in uscita�
10
VASCHETTA IEC DEI CONNETTORI DI ALIMENTAZIONE Presa
ingresso per il cavo di rete
11
INTERRUTTORE GENERALE L’interruttore generale permette
l’accensione e lo spegnimento dell’apparecchio una volta che questo sia
collegato alla rete di alimentazione
10 11
2
3
8
9
4
6
5
7
1
ATTENZIONE! CAUTELA! I collegamenti dei diffusori
devono essere effettuati solo da personale qualificato ed esperto
in possesso del know-how tecnico o di istruzioni specifiche
sufficienti (per garantire che i collegamenti siano effettuati
correttamente) al fine di prevenire qualsiasi pericolo elettrico
Per evitare qualsiasi rischio di scossa elettrica, non collegare
altoparlanti quando l’amplificatore è acceso
Prima di accendere il sistema, controllare tutti i collegamenti e
assicurarsi che non vi siano cortocircuiti accidentali�
L’intero sistema di diffusione sonora deve essere progettato e
installato in conformità con le leggi e le normative locali vigenti
in materia di impianti elettrici�

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the RCF SUB 705-AS MK3 and is the answer not in the manual?

RCF SUB 705-AS MK3 Specifications

General IconGeneral
Frequency Response40 Hz ÷ 120 Hz
Max SPL131 dB
Amplifier Power1400 W Peak, 700 W RMS
Input ConnectorsXLR, Jack
Output ConnectorsXLR
Input Sensitivity-2 dBu / +4 dBu
ProtectionsThermal, RMS
LimiterSoft Limiter
CoolingConvection
Cabinet MaterialBaltic birch plywood
HardwarePole mount
Woofer15", 3.0" v.c.
Input SignalBalanced/Unbalanced
ControlsVolume, phase
ConnectionsVDE Connector
Dimensions568 x 430 x 600 mm / 22.36 x 16.93 x 23.62 inches
Handles2 side
