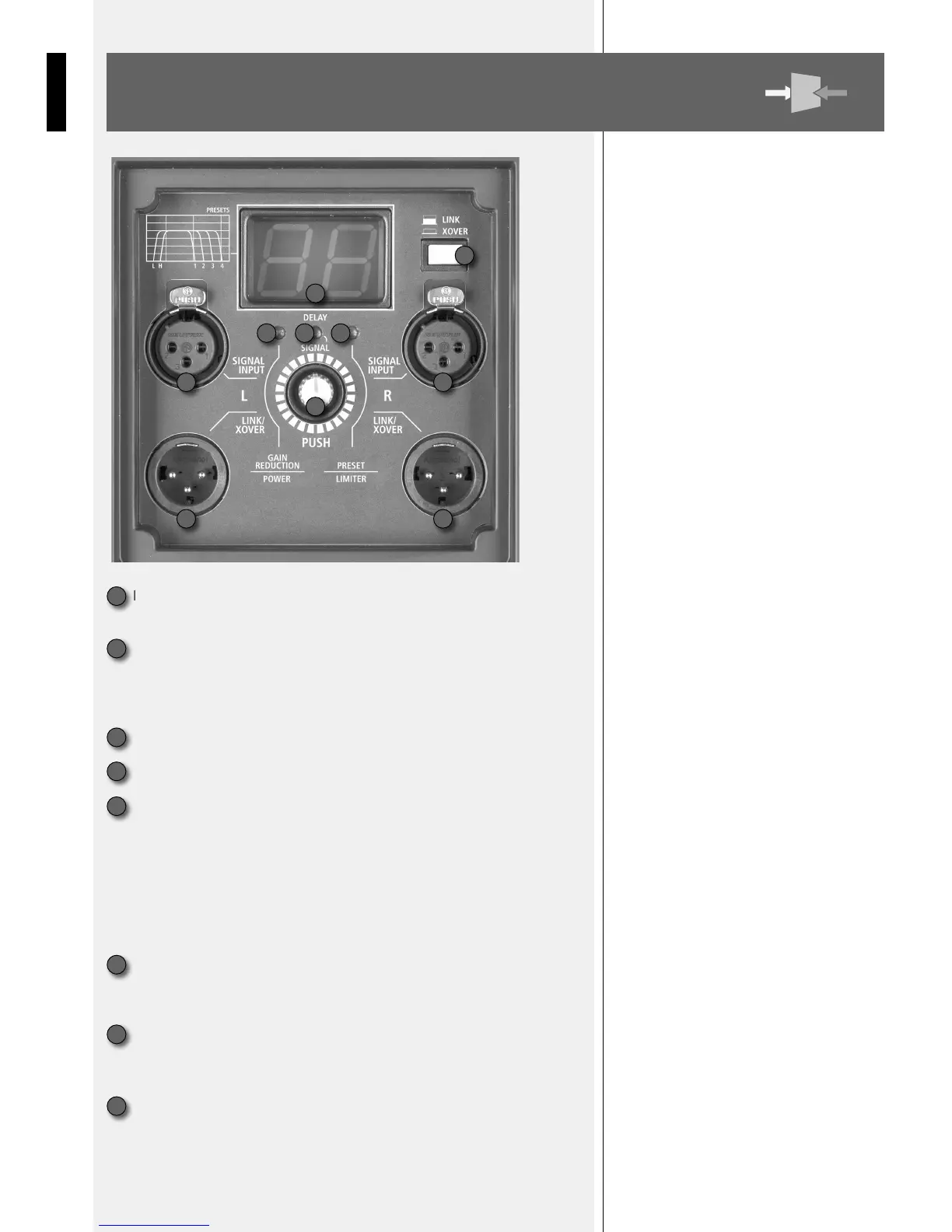

CONTROLLI DEL
PANNELLO
POSTERIORE
INGRESSO XLR STEREO SEGNALE AUDIO (BAL/UNBAL). Il sistema accetta connettori di
ingresso XLR femmina e segnali a livello linea da mixer o da alter sorgenti di segnale.
- USCITA XLR STEREO SEGNALE AUDIO. L’uscita XLR maschio provvede una connessione
in uscita stereo del segnale audio per connettere più diffusori allo stesso segnale.
- USCITA XOVER STEREO SEGNALE AUDIO. Premendo il tasto 3 i connettori XLR maschio
forniscono un uscita audio passa-alto (24 dB/ottava) per diffusori satellite.
TASTO LINK/XOVER. Premendo questo tasto le uscite XLR commutano in XOVER out.
DISPLAY DI SET UP DEL SISTEMA. Mostra i valori di set up del sistema.
- ENCODER – SENSIBILITÀ IN INGRESSO. Controlla il livello del segnale in ingresso
all’amplificatore di potenza. Il controllo varia da +99dB (massima attenuazione) alla sensibilità
massima di 0 dB (massimo guadagno di ingresso).
- ENCODER – XOVER PRESETS. Il subwoofer è dotato di filtri passa-alto e passa-basso
selezionabili da 24 dB/ottava. Sono possibili due scelte di passa–alto (30 Hz e 40 Hz) e quattro
scelte di passa-basso (60 Hz, 80 Hz, 100 Hz, 125 Hz). Sono inoltre disponibili preset per
configurazione cardioide nel caso di passa-alto configurato a 30 Hz.
- ENCODER RITARDO TEMPORALE. Permette l’impostazione del ritardo temporale in metri.
- LED SENSIBILITA’ INGRESSO. E’ acceso quando l’encoder regola la sensibilità di ingresso.
- INDICATORE POWER. Indicazione di alimentazione presente. Quando il diffusore è
connesso alla rete e l’interruttore in posizione ON il led si accende con colore VERDE.
- LED DELAY. E’ acceso quando l’encoder regola il delay del sistema.
- INDICATORE SIGNAL. Il led di segnale si accende con colore VERDE se è presente segnale
audio ad un ingresso XLR.
- LED PRESET. E’ acceso quando l’encoder seleziona un preset del sistema.
- INDICATORE LIMIT. L’amplificatore è dotato di un circuito di compressore/limiter in modo
da prevenire il clipping dell’amplificatore o di sovra pilotare gli altoparlanti. Quando il circuito di
compressione è attivo il LED lampeggia con colore arancione. È accettabile che il LED lampeggi
occasionalmente. Se il LED lampeggia frequentemente o si accende di continuo ridurre il segnale
in ingresso.
1
5
3
7
2
6
4
8
1 1
5
3
7
2 2
6
4
8
