34
5 Montage
Es ist wichtig, bei der Montage in der angegebenen Reihenfolge vor-
zugehen, ehe Sie das System mit Wasser befüllen.
5.1 Montage des Unterschranks
Genaue Beschreibungen für die vollständige Montage der Aquarien der
Baureihe MAX
®
E finden Sie in den grafischen Aufbauanleitungen, die mit
den Aquarien geliefert werden.
Für den Aufbau benötigen Sie einen passenden Kreuzschlitzschraubenzie-
her. Verwenden Sie keinen elektrischen Schraubendreher.
Einstellung des Drucktüröffners
Wenn Sie das Ende der Drucktüröffner-Einheit 1,5 mm andrücken, lässt
sie den Einstellstab 5 cm nach vorne in die Position „geöffnet“ springen.
Wird der Drucktüröffner-Stab zurück ins Innere des Unterschranks
gedrückt, rastet er in der Position „geschlossen“ ein.
Schließen Sie die Tür durch sanften Druck gegen den Drucktüröffner.
Drücken Sie erneut im Bereich des Drucktüröffners gegen die
geschlossene Tür. Die Tür sollte dann aufspringen. Wenn die Tür nicht
aufspringt, passen Sie die Position des Drucktüröffners durch eine halbe
Drehung des vorderen Endes des Einstellstabs gegen den Uhrzeigersinn
an. Wiederholen Sie diese Feineinstellung, bis ein Druck gegen die Tür ein
Öffnen derselben bewirkt.
Stellen Sie den Unterschrank nach dem Zusammenbau an die
vorgesehene Stelle.
5.2 Am Unterschrank montierte
Stromzentrale
Entfernen Sie die Spritzschutzabdeckung von der Stromzentrale, indem
Sie sie nach vorne schieben.
Bringen Sie die Montage-Löcher am Fuß der Stromzentrale mit den
Gewinde-Einsätzen aus Plastik an der Unterschrank-Innenwand in eine
Linie.
Verwenden Sie die 4 langen M4-Schrauben und eine kurze M4-Schraube
wie angezeigt, um die Stromzentrale an der Wand anzubringen.
Die Schrauben dürfen nicht zu fest angezogen/überdreht werden.
Führen Sie das Hauptkabel durch das Loch in der Unterschrank-Rückwand
und stellen Sie sicher, dass
es bis an die Wandsteckdose
reicht. Verbinden Sie die
Stromzentrale nicht mit der
Wandsteckdose, bevor Sie mit
der Montage an den Punkt der
Anleitung kommen, der Sie dazu
auffordert. Sorgen Sie dafür, dass
alle Schalter auf „off“ stehen,
also ausgeschaltet sind.
Kleben Sie den Kennzeichnungs-
Aufkleber für die Steckdose
(dieser zeigt die Verbindung zwischen Steckdosen und Schaltern) auf die
Unterschrank-Innenseite über der Stromzentrale.
HINWEIS: Die Bezeichnungen Links und Rechts beziehen sich auf
die Betrachtung von der Aquarienvorderseite aus.
WARNUNG: Wenn Sie keine Erfahrung im Zusammenbau von Möbeln
zur Selbstmontage haben, sollten Sie sich qualifizierte
Hilfe suchen.

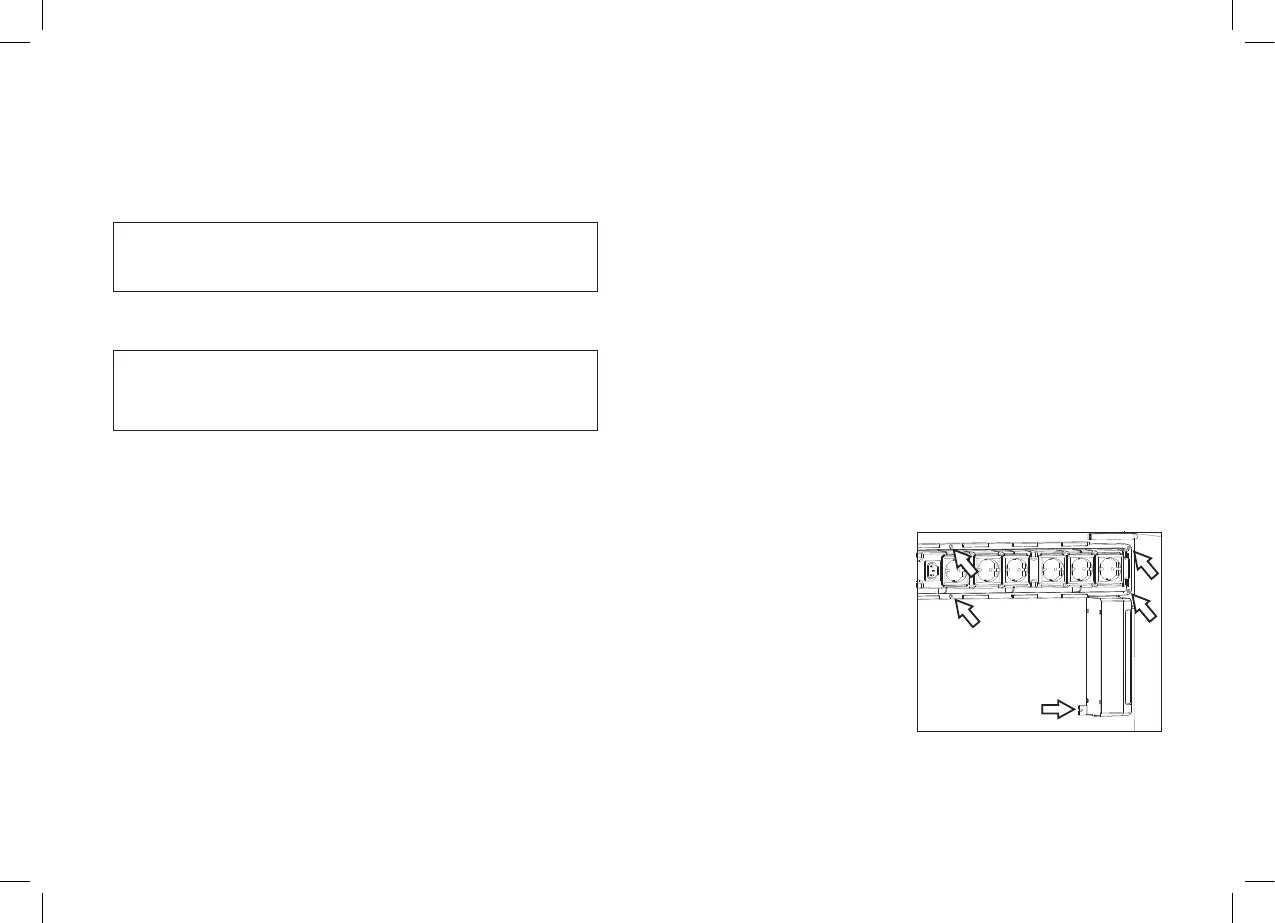

Am Unterschrank montierte Stromzentrale
