Red Sea MAX E Series User Manual

69
ENG
DE
FR

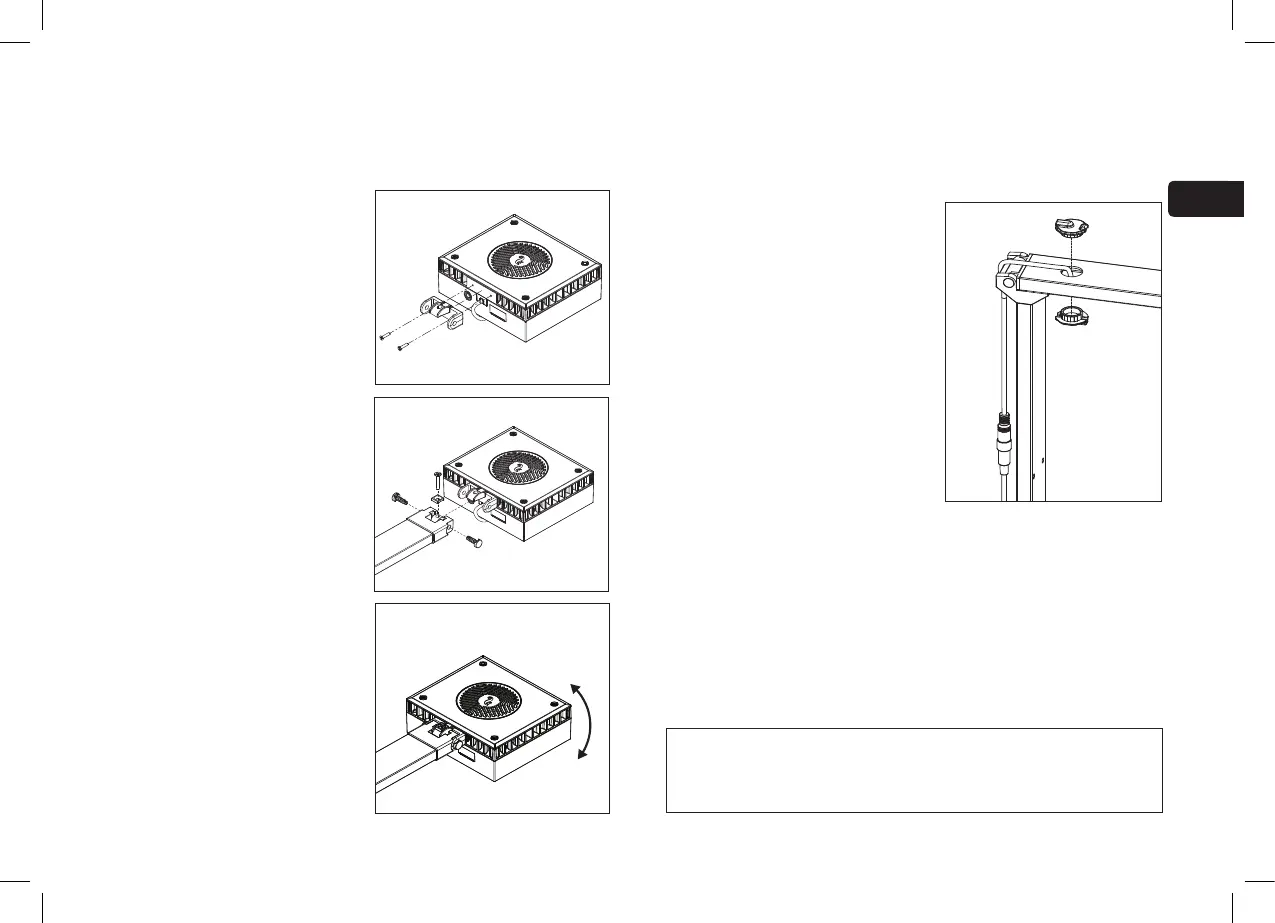

8 Installation des modules LED
En utlisant les vis M3 fournies, fixez
l’articulation pivotante comme sur le
schéma.
Placez les taquets de fixation et la
vis à proximité. Placez le module LED
en face de la potence et enfoncez
l’articulation pivotante. Insérez
fermement les taquets de fixation de
chaque côté. Serrez la vis de fixation
sur le dessus de l’articulation.
Ajustez la position du module LED
jusqu’à ce qu’il soit parallèle à la
partie supérieure de l’aquarium
puis serrez la vis de fixation.
L’articulation permet environ 5
degrés d’ajustement de rotation.
Placez le bloc d'alimentation dans le meuble, sous le Power Center, et
faites sortir le câble à l'arrière du meuble à travers l'orifice dans la cloison
arrière.
Ramenez le câble à l'arrière du support
et faites passer le câble dans l'orifice
ménagé dans le bras, de sorte que le
câble soit assez long pour brancher la
prise CC dans le connecteur du module
LED. Renfoncez le câble dans la face
inférieure du bras de montage et
insérez le connecteur inférieur du câble.
Insérez le connecteur au sommet du
bras pour que le câble soit orienté vers
l'arrière. Aplatissez le câble à l'arrière
de la colonne de montage et placez le
câble dans la rainure, au-dessous du
support.
Branchez le cordon d'alimentation à la prise dédiée à l'arrière du Power
Center et branchez le cordon sur le bloc d'alimentation.
Afin d'accéder à la décantation arrière et à l'aquarium pour l'entretien,
vous pouvez faire pivoter les modules LED à la verticale. Les LED émettent
une lumière à l'intensité extrêmement forte qui pourrait abîmer les
yeux, ou induire des blessures oculaires. Ne regardez jamais de face les
lumières LED quand elles sont allumées. Avant de soulever les modules
LED à la verticale, débranchez la prise CC du cordon sur le module, ou
actionnez l'interrupteur du Power Center pour l'éteindre.
ATTENTION: Le module LED n'est pas étanche. Ne le mouillez pas et
ne l'immergez pas dans l'eau de l'aquarium, ni son cordon
d'alimentation, que ce soit partiellement ou intégralement.

Red Sea MAX E Series Specifications

General

Model	MAX E-170, MAX E-260
Skimmer	Included
Available Colors	Black, White
Integrated Power Center	Yes
Heater	Not included
Total System Volume	170 liters (45 gal), 260 liters (69 gal)
Display Tank Volume	Varies by model
Rear Sump Volume	Varies by model
Lighting	LED
Lighting Control	WiFi controlled ReefBeat app
Return Pump	2150 lph / 570 gph (MAX E-170), 2150 lph / 570 gph (MAX E-260)
Cabinet	Marine-Spec cabinet
Glass Thickness	12 mm (1/2")
Protein Skimmer	Included
Dimensions	57.5 cm x 57.5 cm x 142 cm / 22.6" x 22.6" x 56" (MAX E-170), 90 cm x 57.5 cm x 142 cm / 35.4" x 22.6" x 56" (MAX E-260)
