13. Hubschraubermechanik überprüfen
Nachdem Sie den Hubschrauber, wie in den vorangegangenen Kapiteln beschrieben, mit den erforderlichen Be-
standteilen aufgebaut sowie die Fernsteuerung programmiert haben, müssen Sie anschließend die Mechanik über-
prüfen und einstellen.
a) Überprüfen und Einstellen der Anlenkgestänge

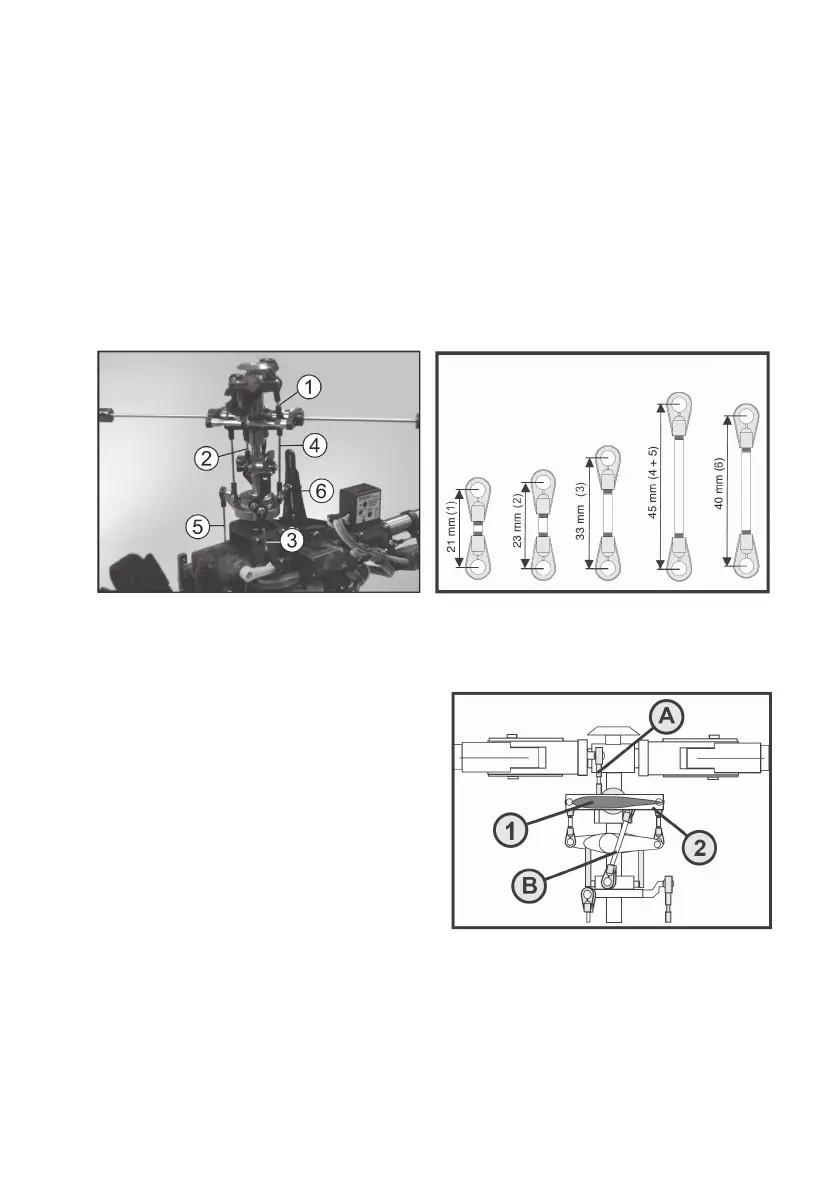

Überprüfen Sie das Anlenkgestänge des Rotorkopfes. Die erforderlichen Längen der einzelnen Gestänge (Nummern
der Abbildung 13 und 14 vergleichen) können Sie der nebenstehenden Abbildung bzw. der anschließenden Skizze
entnehmen.
Bild 13 Bild 14
b) Überprüfen und Einstellen der Hilfspaddel
Überprüfen Sie, ob die beiden Paddel des Hilfsrotors (1)
den gleichen Abstand zur Paddelbrücke (2) aufweisen und
absolut parallel zueinander stehen. Zudem müssen beide
Paddel auch absolut exakt parallel zur Paddelbrücke (2)
stehen.
Hinweis: Bild 15 ist eine schematische Darstellung für den
Hauptrotor, die nicht 100% identisch mit Ihrem Helikopter
ist. Die Punkte A und B dienen zur Orientierung und zeigen
die Steuerstangen für die Pitchansteuerung.
Bild 15
