Reely Sky Agusta - A) Démontage de la Mécanique

96
a) Démontage de la mécanique
Afin d'effectuer des travaux d'entretien ou des réparations il peut s'avérer nécessaire de démonter la mécanique de
l'hélicoptère. A cet effet, procédez dans l'ordre suivant :

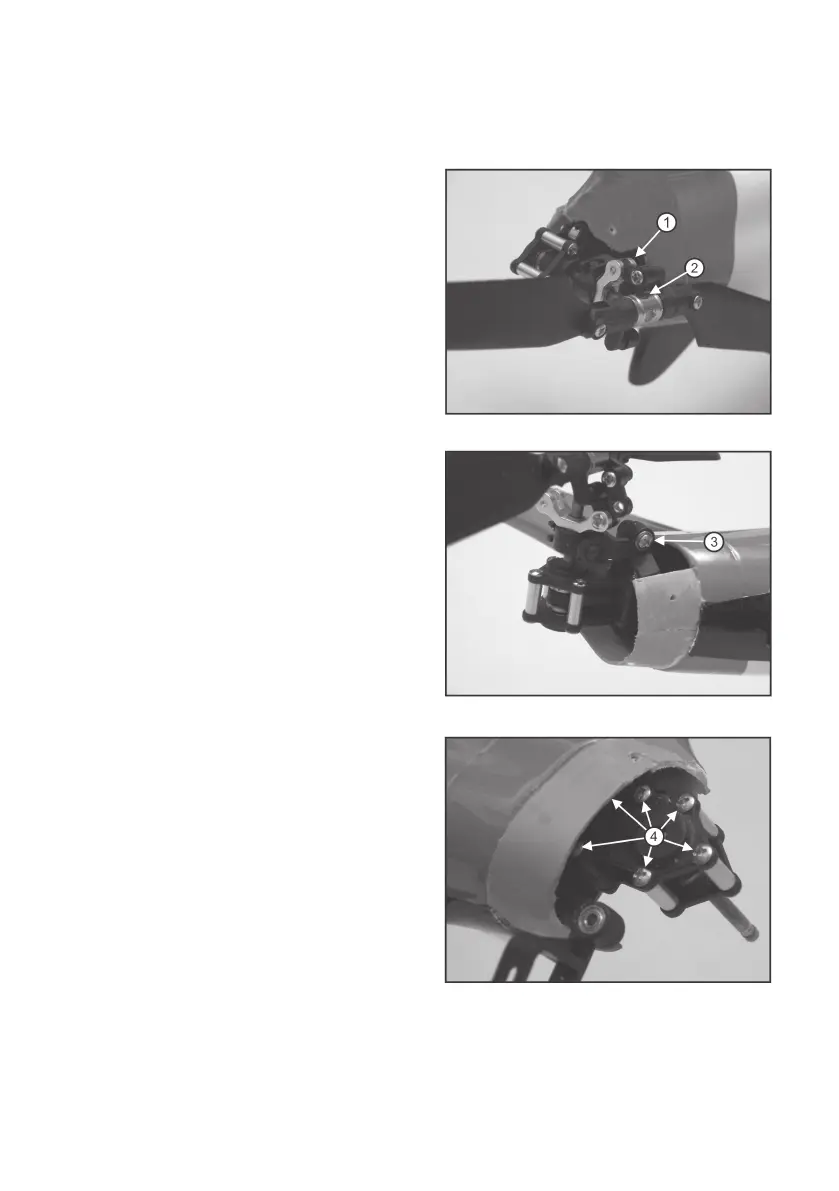

• Relevez l'aile arrière de la queue du fuselage.
• Enlevez la vis du support de commande de pale (1) qui
se trouve au-dessus de la vis sans tête (2) du support de
pale (figure 19).
• Enlevez la vis de fixation du levier de commande du rotor
arrière (3) et décrochez le levier de commande (figure 20).
• Desserrez la vis sans tête (figure 19, pos. 2) du support
de pale et retirez le pignon foue ainsi que les supports de
pale de l'arbre.
• Enlevez les six vis de fixation (4) de la boîte de
transmission du rotor arrière (figure 21).
Figure 19
Figure 21
Figure 20
