a) Demontage der Mechanik
Für Wartungsarbeiten oder Reparaturen kann es unter Umständen notwendig sein, die Mechanik des Helikopters
auszubauen. Gehen Sie hierzu in folgender Reihenfolge vor:
• Entfernen Sie den Bürzel am Heck des Rumpfes.
• Entfernen Sie die Schraube des Blattsteuerhalters (1), der
über der Madenschaube (2) des Blatthalters liegt (Bild 19).
• Entfernen Sie die Befestigungsschraube des Heckrotors-
teuerhebels (3) und haken Sie den Steuerhebel aus (Bild
20).
• Lösen Sie die Madenschraube (Bild 19, Pos. 2) des Blatt-
halters und ziehen Sie den Freilauf sowie die Blatthalter
von der Welle.
• Entfernen Sie die sechs Befestigungsschrauben (4) des
Heckrotorgetriebes Bild 21).

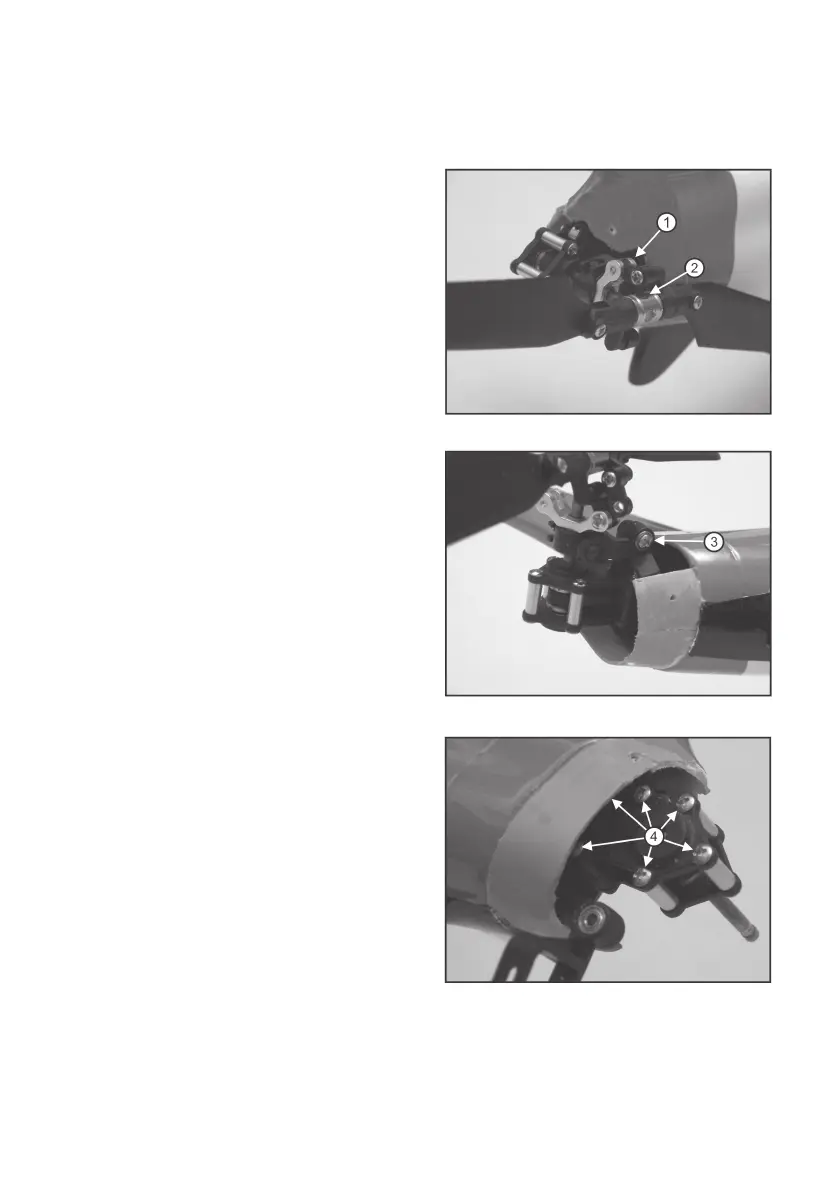

Bild 19
Bild 21
Bild 20
