92
13. Vérification de la mécanique de l'hélicoptère
Après avoir assemblé l'hélicoptère avec les pièces nécessaires comme décrit dans les chapitres précédents et
programmé la radiocommande vous devez vérifier et régler la mécanique.

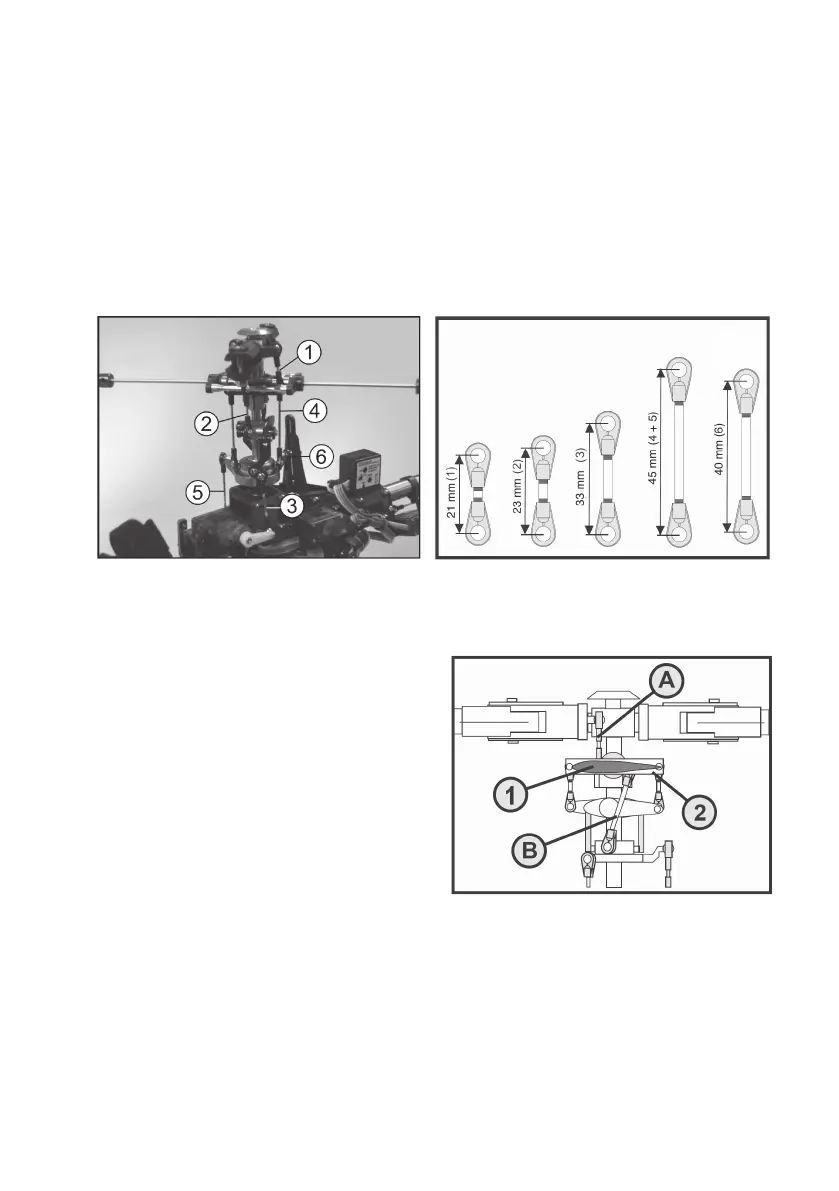

a) Contrôle et réglage des tringles d'asservissement
Contrôlez les tringles d'asservissemetn de la tête du rotor. Vous voyez les longueurs requises des différentes tringles
(comparer les numéros dans les figures 13 et 14) dans la figure ci-contre ou dans l'esquisse suivant.
Figure 13 Figure 14
b) Contrôle et réglage des palettes auxiliaires
Contrôlez si les deux palettes du rotor auxiliaire (1) sont à la
même distance par rapport au pont à palettes (2) et sont
absolument parallèles l´une à l´autre. En plus, les deux
palettes doivent être dans une position précisément parallèle
au pont à palettes (2).
Note : La figure 15 est une représentation schématique du
rotor principal qui n'est pas à 100% identique à votre
hélicoptère. Les points A et B servent à l'orientation et
représentent les bielles de command pour la commande de
Pas.
Figure 15
