Tehnicni podatki
Zunanji separator Reflex — Slovenscina — 11

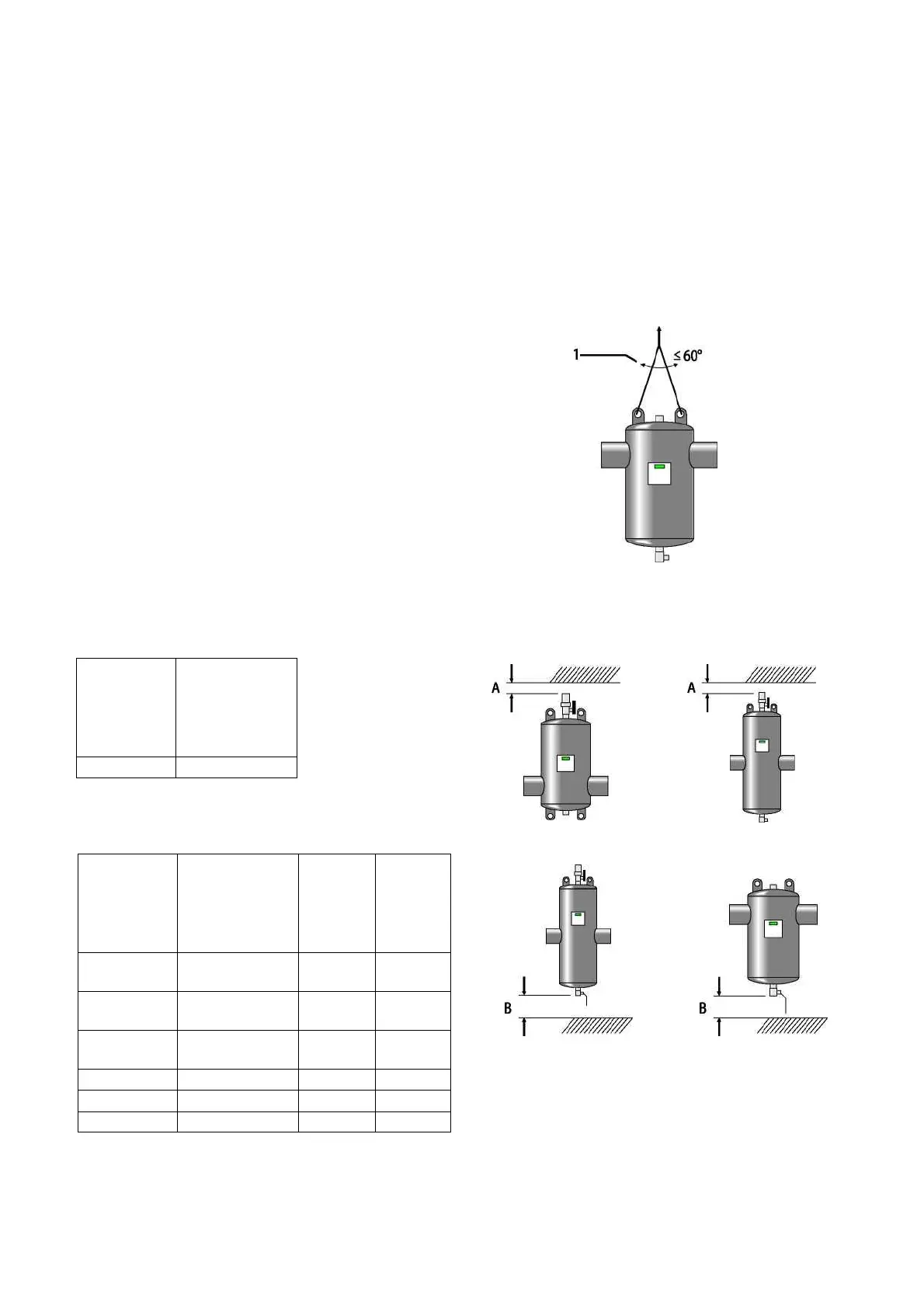

A: Minimalen potreben prostor nad
zgornjim delom prezracevalnika
Tip:
82511 xx 82513xx
Tip:
82531 xx 82532xx
82533 xx
82534 xx
50 mm
50 mm
B: Minimalen potreben prostor pod izpustno pipo
Prikljucek
Prikljucek
Tip:
82531 xx
82532xx
82533 xx
82534xx
Tip:
82521 xx
82522xx
82523 xx
82524 xx
Naz. prem. 50/ 65
Zun. prem. 60.3/ 76.1
400 mm
300 mm
Naz. prem. 80/
100
Zun. prem. 88.9/
114.3
550 mm
400 mm
Naz. prem. 125
/150
Zun. prem. 139.7/
168.3
750 mm
500 mm
Naz. prem. 200
Zun. prem. 219.1
1000 mm
700 mm
Naz. prem. 250
Zun. prem. 273.0
1350 mm
850 mm
Naz. prem. 300
Zun. prem. 323.9
1700 mm
1000 mm
refle«
3.4 Postavitev/Monta za
3.5 Napotki
Pri postavitvi in montazi upostevajte naslednje:
• Smer pretoka ni dolocena.
• Pri montazi pazite na navpicno vgradnjo brez napetosti.
- Napetosti, ki nastopijo v posameznih primerih, je treba s primernimi konstruktivnimi ukrepi prestreci. Napetosti nastanejo npr. zaradi
temperaturnih vplivov.
• Zagotovite zadostno nosilnost podlage na mestu postavitve.
- To velja se posebej za polnjenje separatorja z vodo.
• Aparat ni nosilni gradbeni element.
- Pri izracunavanju posode precne pospesevalne sile standardno niso upostevane. Preprecite menjajoce se obremenitve kot so udarci,
nenadna sprememba pritiska ali mocne vibracije.
• Uporabljajte samo atestirane transportne in dvizne naprave.
- Usesa, ki se nahajajo na napravi, so predvidena samo v
pomoc pri montazi.
• Kot (1) naslonskega sredstva lahko znasa najvec 60°.
3.6 Potreben prostor
