Caracteristiques techniques
10 — Frangais Separateur Reflex ex —
1 ---------
60°
Jxl ^ 'z\
□
(
reflex
3.4 Installation / Montage
3.5 Consignes
Observez lors de l'installation et du montage les points suivants :
• Il n'y a pas de prescription pour le sens du flux.
• Veillez a ce que le montage soit a la verticale et sans tension.
- Si des tensions se produisent dans certains cas, des mesures de construction adaptees doivent etre prises. Des tensions peuvent etre
causees par exemple par des influences de temperatures.
• Assurez-vous que le site d'installation presente une capacite portante suffisante.
- Cela vaut en particulier pour le remplissage du separateur avec de l'eau.
• L'appareil n'est pas un element porteur.
- Lors du calcul des cuves, aucune force deceleration laterale n'est prise en compte. Evitez les modifications de charges telles que les
chocs de pression, les changements brusques de pression
ou les fortes vibrations.
• Utilisez uniquement des dispositifs de transport et de levage
autorises.
- Les reillets qui se trouvent sur l'appareil sont destines
exclusivement au montage.
• L'angle (1) du dispositif de butee ne doit pas depasser 60°.

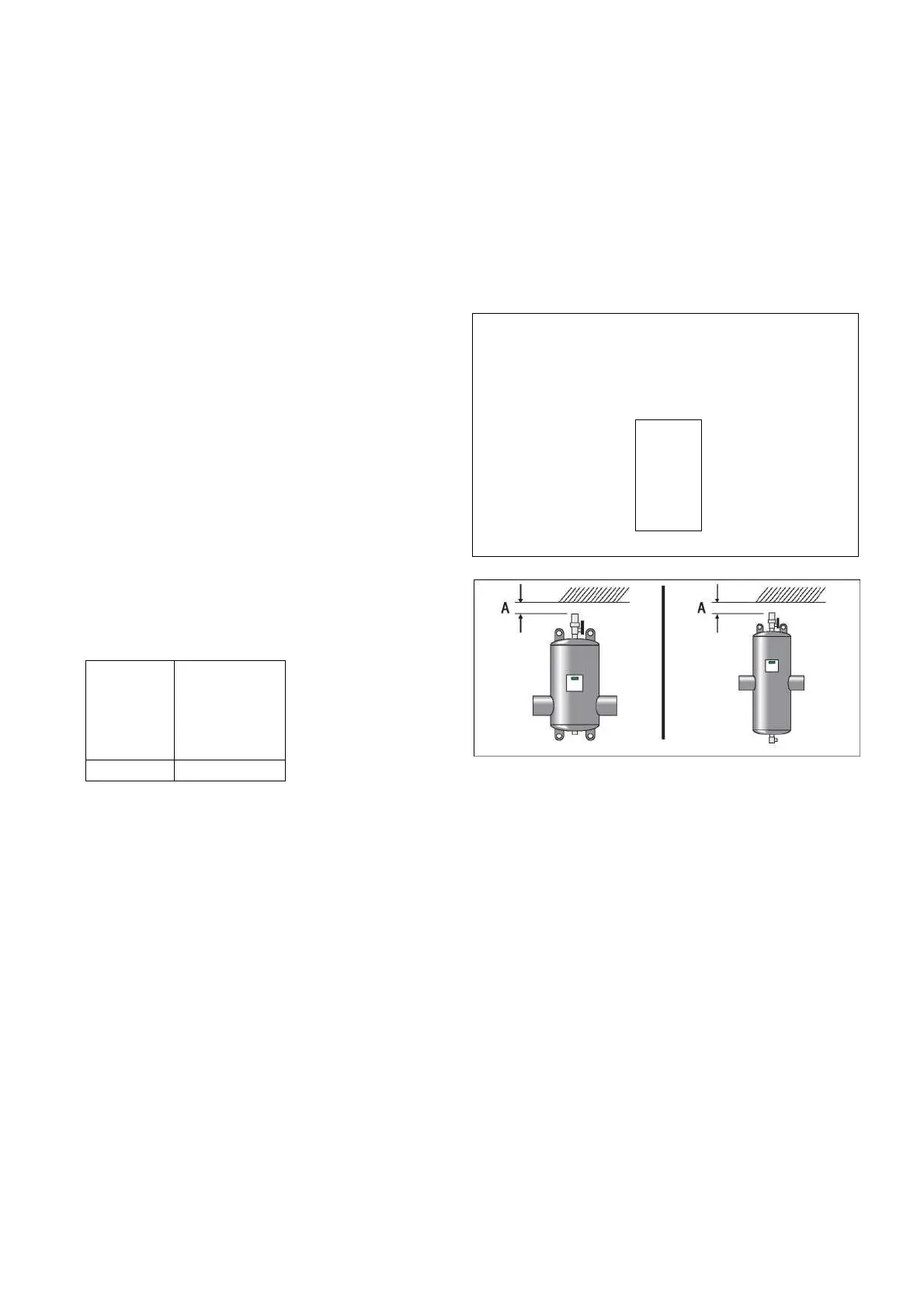

3.6 Encombrement
B : Espace minimal necessaire en dessous du robinet de purge
A : Espace minimal necessaire au-
dessus de la partie superieure
d'aeration
Type : 82511 xx
82513 xx
Type :
82531 xx
82532 xx
82533 xx
82534 xx
50 mm
50 mm
