fr
19
1 Description du produit
Vous avez choisi de vous servir d'une installation so-
laire thermique pour utiliser l'énergie solaire, préser-
ver l'environnement et les ressources non renouve-
lables.

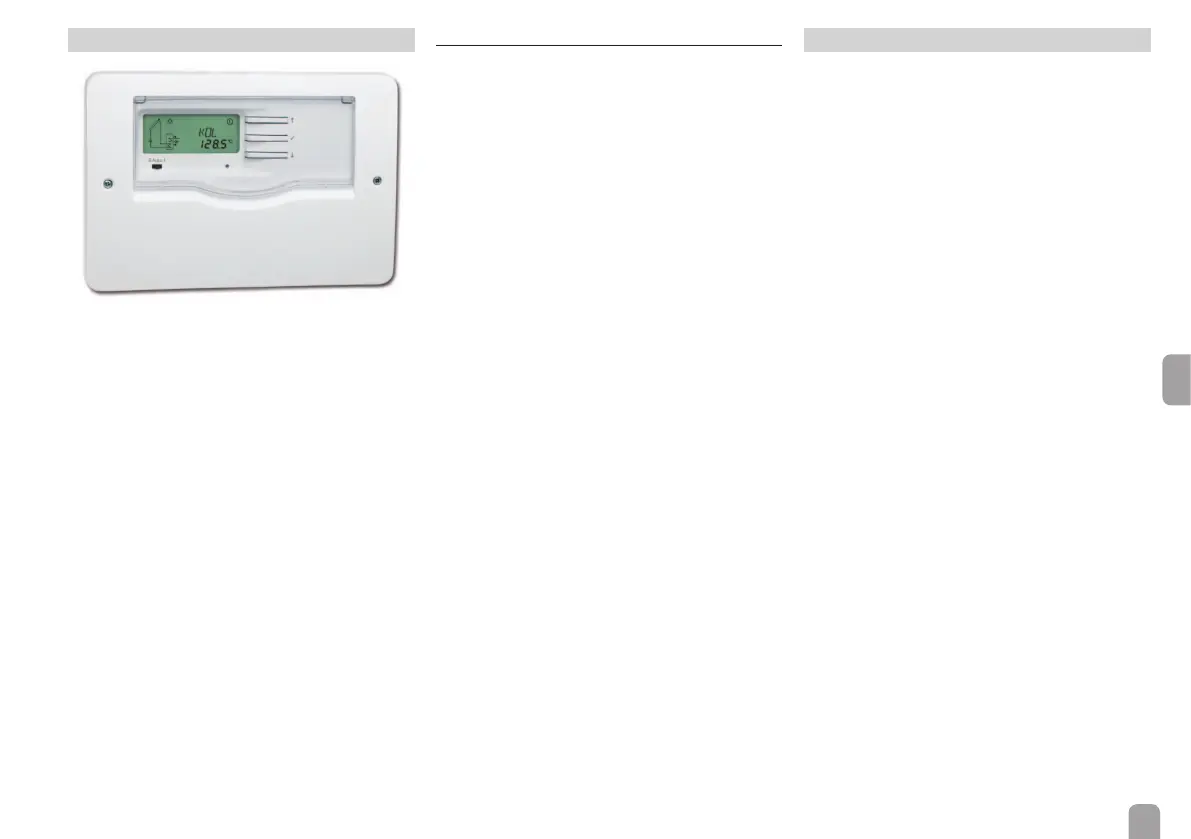

Le régulateur solaire DeltaSol
®
AL E constitue le
cerveau de votre installation. Il en garantit le bon fonc-
tionnment et le meilleur rendement.
Afin que vous puissez voir, à n'importe quel moment,
ce que votre installation solaire est en train de faire, le
DeltaSol
®
AL E est doté d'un écran clair et d'une
interface de données RESOL VBus
®
à laquelle vous
pouvez connecter, par exempl, un téléindicateur de
données. Grâce à son alimentation à découpage, le
régulateur consomme très peu d'énergie.
Ce mode d'emploi vous offre une vue d'ensemble de
votre régulateur solaire et vous informe de la manière
de lire des valeurs.
1.1 Transmission de données / Bus
Le régulateur est équipé du RESOL VBus
®
lui per-
mettant de transmettre des données à des modules
externes et d‘alimenter ces derniers en énergie
électrique. Le RESOL VBus
®
se branche sur les deux
bornes marquées du mot „VBus“ (pôles interchan-
geables). Ce bus de données permet de brancher un
ou plusieurs modules VBus
®
RESOL sur le régulateur,
tels que:
• Grand panneau d'affichage RESOL GA3 à partir de
la version 1.31
• Petit panneau d'affichage RESOL SD3 à partir de la
version 1.31
• Datalogger RESOL DL2
• Adaptateur interface RESOL VBus
®
/ USB
• Module d'alarme RESOL AM1
2 Caractéristiques techniques :
Boîtier : plastique, PC-ABS et PMMA
Type de protection: IP 20 / EN 60529
Classe de protection : II
Température ambiante: 0 ... 35 °C
Dimensions: 144 x 208 x 43 mm
Montage: mural
Affichage: écran System-Monitor pour visualiser
l’ensemble de l’installation, affichage 16 segments, affi-
chage 7 segments, 8 symboles pour contrôler l’état du
système et 1 témoin lumineux de contrôle
Commande: à travers les 3 touches sur le devant du
boîtier et 1 commutateur
Fonctions: Régulateur différentiel de température
pour les systèmes de chauffage solaire standards.
Contrôle de fonctionnement conformément aux di-
rectives BAFA, compteur d'heures de fonctionnement,
fonction capteurs tubulaires, bilan calorimétrique et
fonction thermostat à commande horaire
Entrées : pour 3 sondes de température Pt1000 ou
KTY
Sorties : 1 sortie pour relais électromécanique
à contact inverseur, 2 relais haute puissance
Bus : RESOL VBus
®
Alimentation : 100 ... 240 V~ (50 ... 60 Hz)
Puissance absorbée en stand-by : < 0,7 W
Capacité totale de coupure:
4 (1) A (100 ... 240) V~
Fonctionnement: Type 1.B
Capacité de coupure :
Relais électromécanique:
4 (1) A (100 ... 240) V~
Relais haute puissance :
14 (3) A (100 ... 240) V~
