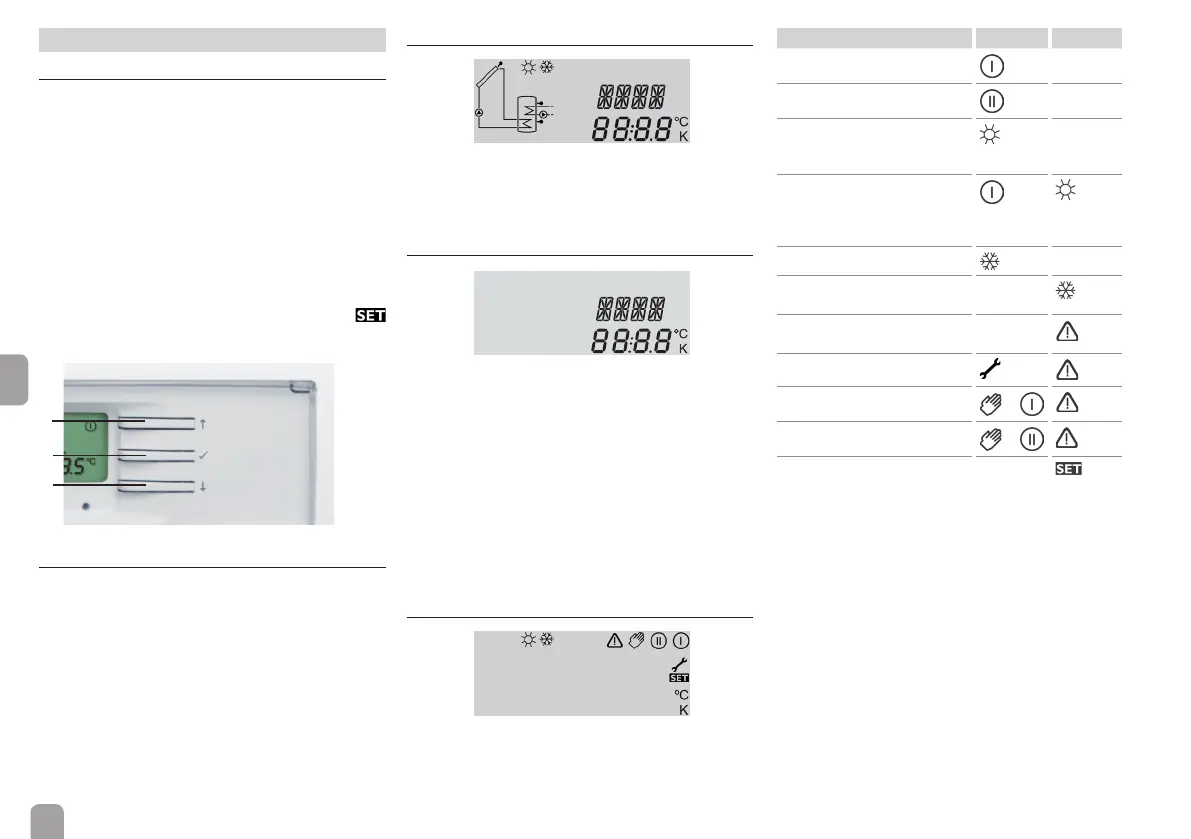

2.1 Ecran System-Monitoring
L'écran System-Monitoring se compose de 3 champs:
L'affichage de canaux, la réglette de symboles et le sys-
tem screen (schéma de système).
2.1.1 Affichage de canaux
L'affichage de canaux se compose de deux lignes. La
ligne supérieure est une ligne alphanumérique d’affi-
chage de 16 segments (affichage de texte). Cette ligne
affiche surtout des noms de canaux / des niveaux de
menu. La ligne inférieure est une ligne d’affichage de
7 segments qui affiche des valeurs et des paramètres.
Les températures et les différences de température
en °C et K sont affichées avec l’indication de l’unité.
L’affichage en °F et °Ra s’effectue sans l’indication de
l’unité.
Affichage de canaux
2.1.2 Barre de symboles
Les symboles additionnels de la barre de symboles
indiquent l’état actuel du système.
Etat normal clignotant
Relais 1 actif
Relais 2 actif
Limitation maximale du réservoir
activée / température maximale
du réservoir dépassée
Fonction refroidissement du cap-
teur active
Fonction refroidissement du ré-
servoir active
Option antigel activée
Limitation maximale du capteur
activée / fonction antigel active
Arrêt d'urgence du capteur actif
ou arrêt d'urgence du réservoir
Sonde défectueuse S1 / S2 / S3
Mode manuel relais 1 actif
+
Mode manuel relais 2 actif
+
Un canal de réglage est modifié
(mode de réglage)
Barre de symboles
3 Commande
3.1 Touches
Le régulateur se manie avec les 3 touches situées à
côté de l‘écran.
• Touche 1: déplacer le curseur vers le haut ou
augmenter des valeurs de réglage
• Touche 2: déplacer le curseur vers le bas ou
réduire des valeurs de réglage
• Touche 3: passer au mode de réglage ou confir-
mer
Pour passer du menu d'affichage au menu de réglage,
avancez jusqu‘au dernier canal d‘affichage et appuyez
sur la touche 2 pendant environ 3 secondes.
Lorsqu'une valeur de réglage s'affiche sur l'écran,
apparaît. Pour passer au mode de réglage, appuyez
brièvement sur la touche 3
3
1
2
3.2 Déplacer le curseur
En fonctionnement normal, l'écran du régulateur af-
fiche toujours le menu d'affichage.
Afin de déplacer le curseur vers le haut ou vers le bas,
appuyez sur les touches 1 ou 2.
Au cas où vous accéderiez le menu de réglage par
erreur, ne veuillez pas effecteur de réglages. Lorsque
vous avez modifier un canal de réglage, veuillez consul-
ter votre installateur.
