fr
21

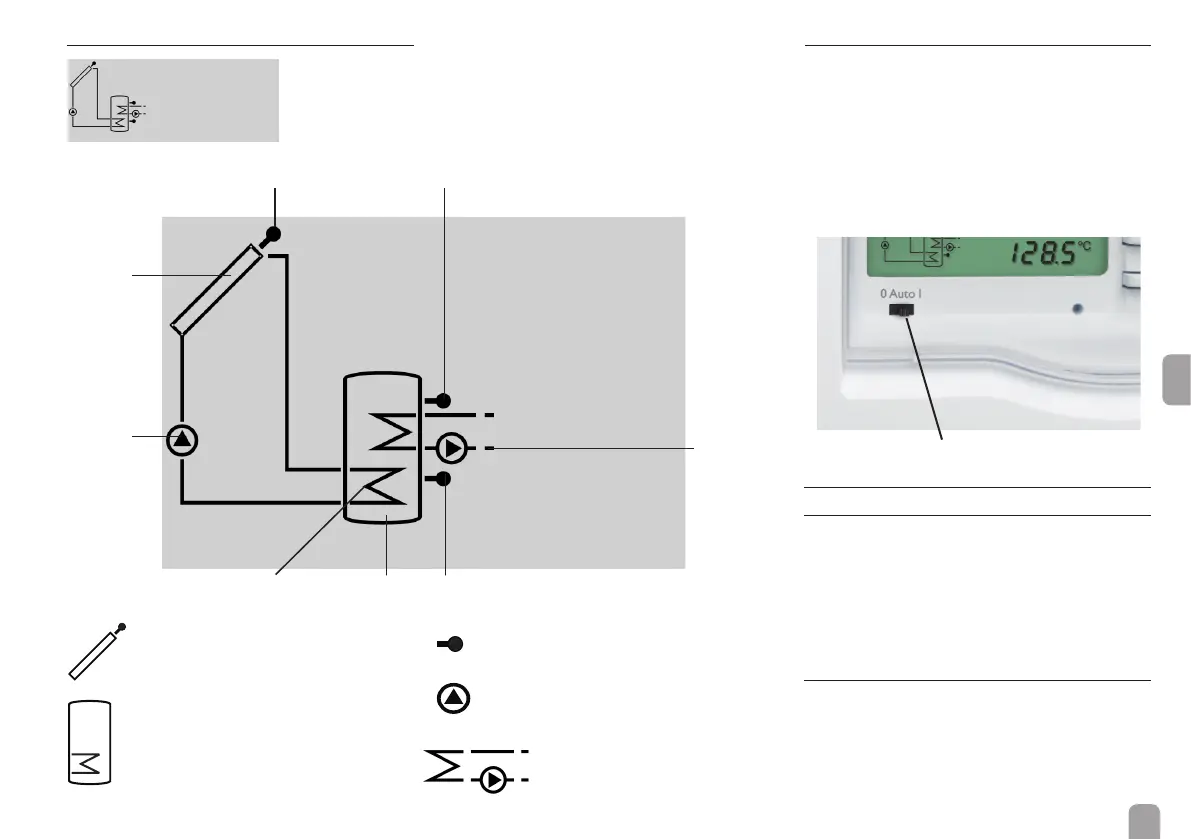

L'écran system screen montre le schéma de système.
Cet affichage se compose de plusieurs symboles de
système qui, selon l’état actuel du système de chauf-
fage clignotent. (voir chap. 3.5.1)
3.2.1 Ecran system screen
Sonde
Capteur
Pompe
RéservoirEchangeur thermique du
réservoir
Sonde
Sonde réservoir en haut
Capteur
avec sonde capteur
Réservoir
réservoir avec échangeur
thermique
Ecran system screen
A p p o i n t
électrique
3.3 Commutateur
A travers le commutateur, le relais attribué peut être
activé (I), désactivé (0) ou mis au mode automatique
(Auto) manuellement:
• Manuell Off = 0 (gauche)
• Manuell On = I (droite)
• Automatique = Auto (centre)
N’effectuez pas de réglages. L'installateur a déjà effec-
tué tous les réglages nécessaires au bon fonctionne-
ment de l'installation.
commutateur
3.4 Témoins lumineux
3.4.1 Codes system screen
• Les pompes clignotent lorsque le relais
correspondant´est actif
• Les sondes clignotent lorsque les canaux d’affi-
chage correspondants sont sélectionnés sur l’écran
• Les sondes clignotent très vite lorsqu’une d’entre
elles est défectueuse.
3.4.2 Témoins lumineux LED
vert fixe: fonctionnement normal
rouge/vert clignotant: phase d'initialisation
mode manuel
rouge clignotant: sonde défectueuse
(le symbole de sonde clignote
rapidement)
Pompe
Sonde de température
Appoint électrique
(résistance électrique)
