DC-Netzkabelanschluss
Hinweis: Bringen Sie den Stromanschluss so nah wie möglich am Transceiver an, die
Fahrzeugbatterie muss eine Nennleistung von 12 V haben. Schließen Sie den Transceiver
niemals an eine 24-V-Batterie an.
Achten Sie darauf, eine Fahrzeugbatterie mit ausreichender Stromkapazität zu verwenden.
Wenn die Stromzufuhr zum Transceiver nicht ausreicht, kann sich das Display während der
Überagung verdunkeln oder die Sendeleistung kann übermäßig abfallen.

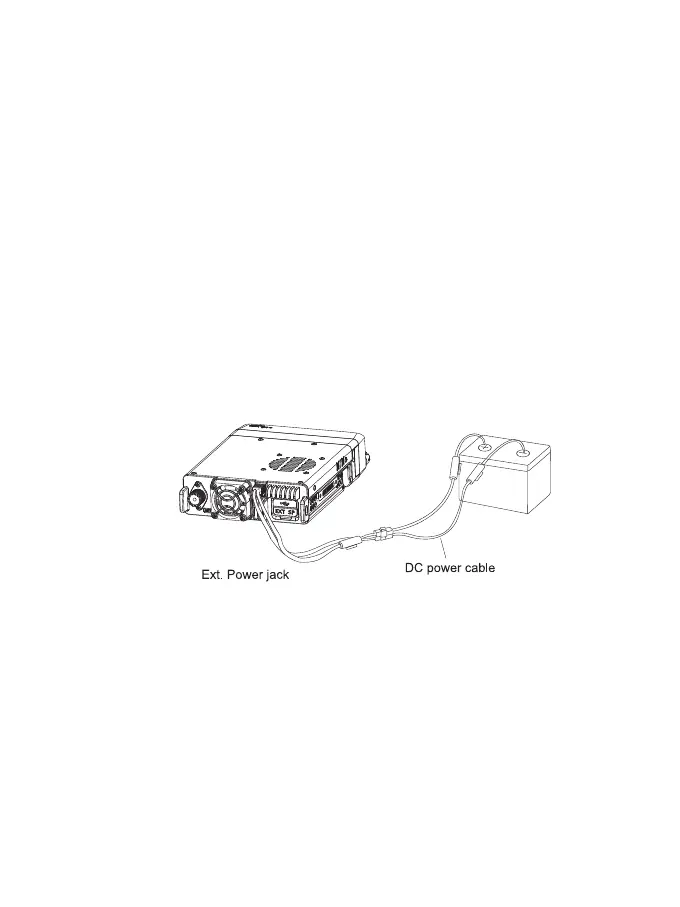

1. Schließen Sie das mit dem Transceiver geliefee Gleichstromkabel direkt an die Fahrzeug-
batterie an.
auf dem kürzesten Weg vom Transceiver zu den Klemmen. Wir empfehlen, nicht die
Zigarettenanzünderbuchse zu verwenden, da einige Zigarettenanzünderbuchsen einen
inakzeptablen Spannungsabfall verursachen. Die gesamte Länge des Kabels muss so
beschaen sein, dass es von Hitze, Feuchtigkeit und dem sekundären (Hochspannungs-)
Zündsystem/den Kabeln des Motors isolie ist.
2. Nach der Installation des Kabels verwenden Sie bitte hitzebeständiges Klebeband, um das
Risiko von Feuchtigkeit zu vermeiden, und verbinden Sie es mit dem Sicherungskasten.
Vergessen Sie nicht, das gesamte Kabel zu verstärken.
3. Vergewissern Sie sich, dass die Anschlüsse richtig gepolt sind, und schließen Sie dann das
Stromkabel an die Batteriepole an: Das rote Kabel wird an den Pluspol (+) und das schwarze
Kabel an den Minuspol (-) angeschlossen.
Schließen Sie alle vom Minuspol entfernten Kabel wieder an.
5. Schließen Sie das Gleichstromkabel an den Stromversorgungsanschluss des Transceivers an.
Drücken Sie die Stecker fest zusammen, bis die Verriegelungslasche einrastet.
Betrieb von Feststationen
Um diesen Transceiver für den Feststationsbetrieb zu verwenden, benötigen Sie ein separates
13,8-V-Gleichstromnetzteil (nicht im Lieferumfang enthalten), das Sie bitte bei Ihrem Händler
eragen.
Die empfohlene Strombelastbarkeit Ihres Netzteils beträgt 12 A.
1. Schließen Sie das Gleichstromkabel an die geregelte Gleichstromversorgung an und stellen
Sie sicher, dass die Polaritäten korrekt sind. (Rot: Plus; Schwarz: Minus).
Schließen Sie den Transceiver nicht direkt an eine Netzsteckdose an.
Verwenden Sie das mitgeliefee Gleichstromkabel, um den Transceiver an eine geregelte
Stromversorgung anzuschließen.
Ersetzen Sie ein Kabel nicht durch ein Kabel mit geringerem Querschnitt.
Schließen Sie den Gleichstromanschluss des Transceivers an den Anschluss des Gleichstromk-
abels an.
3. Drücken Sie die Stecker fest zusammen, bis die Verriegelungslasche einrastet.
Anmerkung:
Schalten Sie den Transceiver und die Gleichstromversorgung aus, bevor Sie die
