PRÉPARATION
Ŷ$FFHVVRLUHVIRXUQLV
Les accessoires suivants sont fournis:
Ŷ,QVWDOODWLRQGHOpPHWWHXUUpFHSWHXU
Ƈ8WLOLVDWLRQGXVXSSRUWGHPRQWDJHIRXUQL

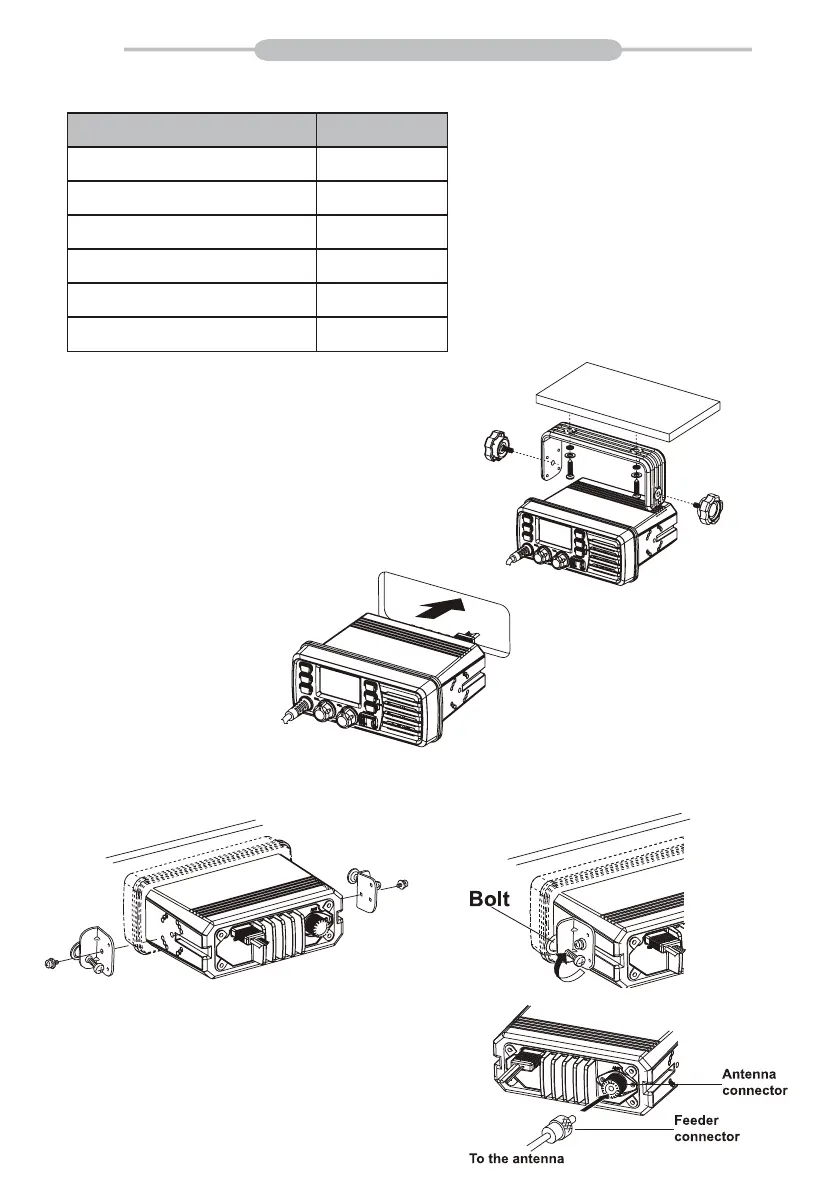

Le support de montage universel fourni avec votre émetteur-récepteur permet un
montage au-dessus de la tête ou du tableau de bord.
1.Fixez le support de montage sur une étagère ou un tableau de bord avec les
vis fournies et montez l'émetteur-récepteur sur le support de montage avec les
boulons de bouton.
2. Montez l'émetteur-récepteur de sorte que la face de l'émetteur-récepteur soit à
90 "à la ligne de vision lors de la fonction et serrez les boulons de bouton de manière
à ce que l'émetteur-récepteur soit monté de manière sécurisée.
9RXVSRXYH]XWLOLVHUXQFRXVVLQVSRQJLHX[HQWUHOpPHWWHXUUpFHSWHXUHWOH
support de montage pour réduire la vibration.
Ƈ,QVWDOODWLRQLQWpJUpH
1.Coupez un trou dans le tableau de bord (ou partout où
vous envisagez de monter l'émetteur-récepteur).
2. Faites glisser l'émetteur-récepteur à travers les trous
comme indiqué ci-dessous.
3. Fixez les pinces de chaque côté de l'émetteur-récepteur avec 2 boulons fournis
(Figure 1)
4. Serrez les boulons d'extrémité sur les pinces afin que les pinces appuient fermement contre l'intérieur du panneau de commande de
l'instrument. (Figure 2)
Ŷ&RQQH[LRQGDQWHQQH
Veuillez connecter une antenne avant de transmettre. Sélectionnez l'antenne avec
la fréquence relative et connectez-vous sur le connecteur d'antenne des fourmis.
Utilisez l'antenne et la faible perte concentrique avec la même impédance
naturelle 50Q
/DWUDQVPLVVLRQVDQVDQWHQQHSHXWHQGRPPDJHUOpPHWWHXUUpFHSWHXU
(Figure 1) (Figure 2)
ITEM QTY
DC Câble d'alimentation
Fusible de rechange
Support de montage
Vis pour support de montage
Support de microphone
Instructions
1
1
1
1
1
1
52
