103

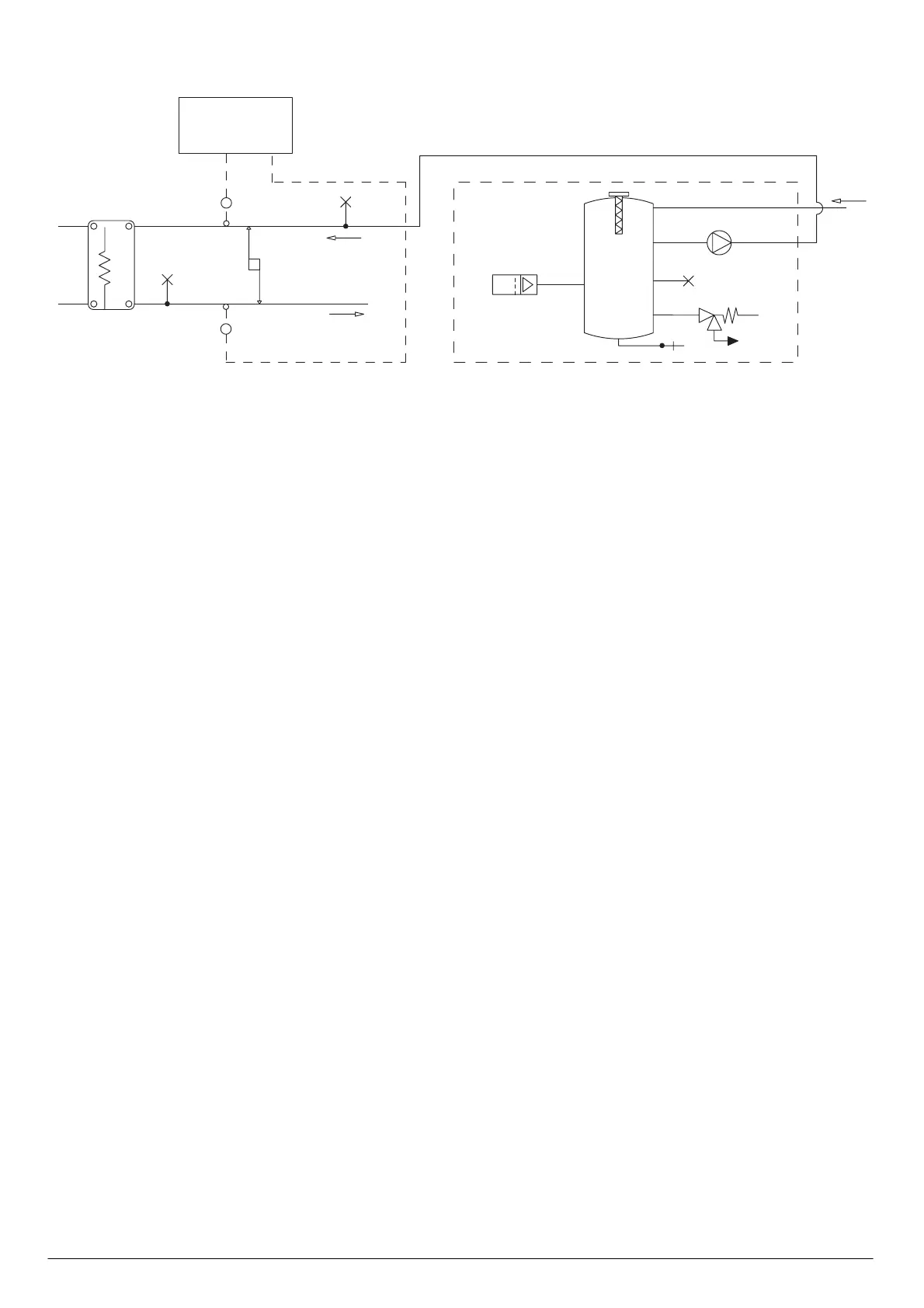

A4 HYDRAULISCHER ANSCHLUSS (MOD. 121-126)
RE
ECH
AP1
ST1
ST2
PD
VSM
VE
SA
VSS
PU
VSM
IN
OUT
IN
RAA
VSM
LEGENDE
AP1= MIKROPROZESSORSTEUERUNG
ECH= VERDAMPFER/PLATTENKONDENSATOR
PD= DIFFERENZDRUCKSCHALTER
RAA= FROSTSCHUTZWIDERSTAND PUFFERSPEICHER
RE= HEIZWIDERSTAND PLATTENWÄRMETAUSCHER
PU= PUMPE
S= ABLASSHAHN DES PUFFERSPEICHERS
SA= PUFFERSPEICHER
ST1= TEMPERATURFÜHLER SOMMER-/WINTERBETRIEB
ST2=FROSTSCHUTZ-TEMPERATURFÜHLER
VSM= MANUELLES ENTLÜFTUNGSVENTIL ODER ABLASS
VE= EXPANSIONSGEFÄSS
VS= SICHERHEITSVENTIL
