98

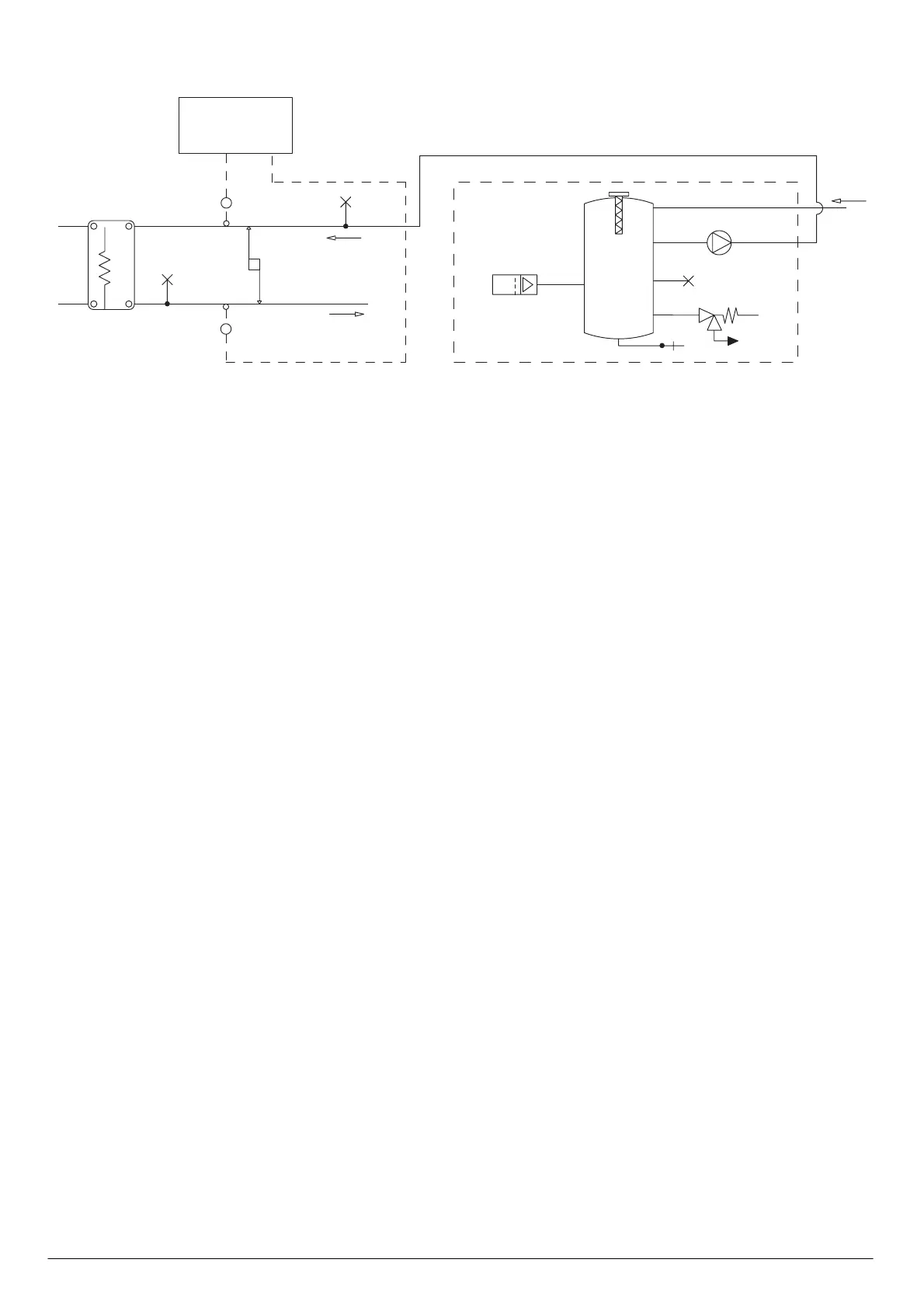

A4 RACCORDEMENT HYDRAULIQUE (MOD. 121-126)
RE
ECH
AP1
ST1
ST2
PD
VSM
VE
SA
VSS
PU
VSM
IN
OUT
IN
RAA
VSM
LÉGENDE
AP1= CONTRÔLE ÉLECTRONIQUE A MICROPROCESSEUR
ECH= ÉVAPORATEUR/CONDENSEUR A PLAQUES
PD= PRESSOSTAT DIFFÉRENTIEL
RAA= RÉSISTANCE ANTIGEL ACCUMULATEUR
RE= RÉSISTANCE ÉCHANGEUR A PLAQUES
PU= POMPE
S= ROBINET DE VIDANGE RÉSERVOIR A ACCUMULATION
SA= RÉSERVOIR A ACCUMULATION
ST1= SONDE TEMPÉRATURE D'EXERCICE ÉTÉ-HIVER
ST2=SONDE DE TEMPÉRATURE DE SÉCURITÉ ANTIGEL
VSM= VANNE DE PURGE D' AIR MANUELLE OU VIDANGE
VE= VASE D'EXPANSION
VS= SOUPAPE DE SECURITE
