ANLAGEN
99

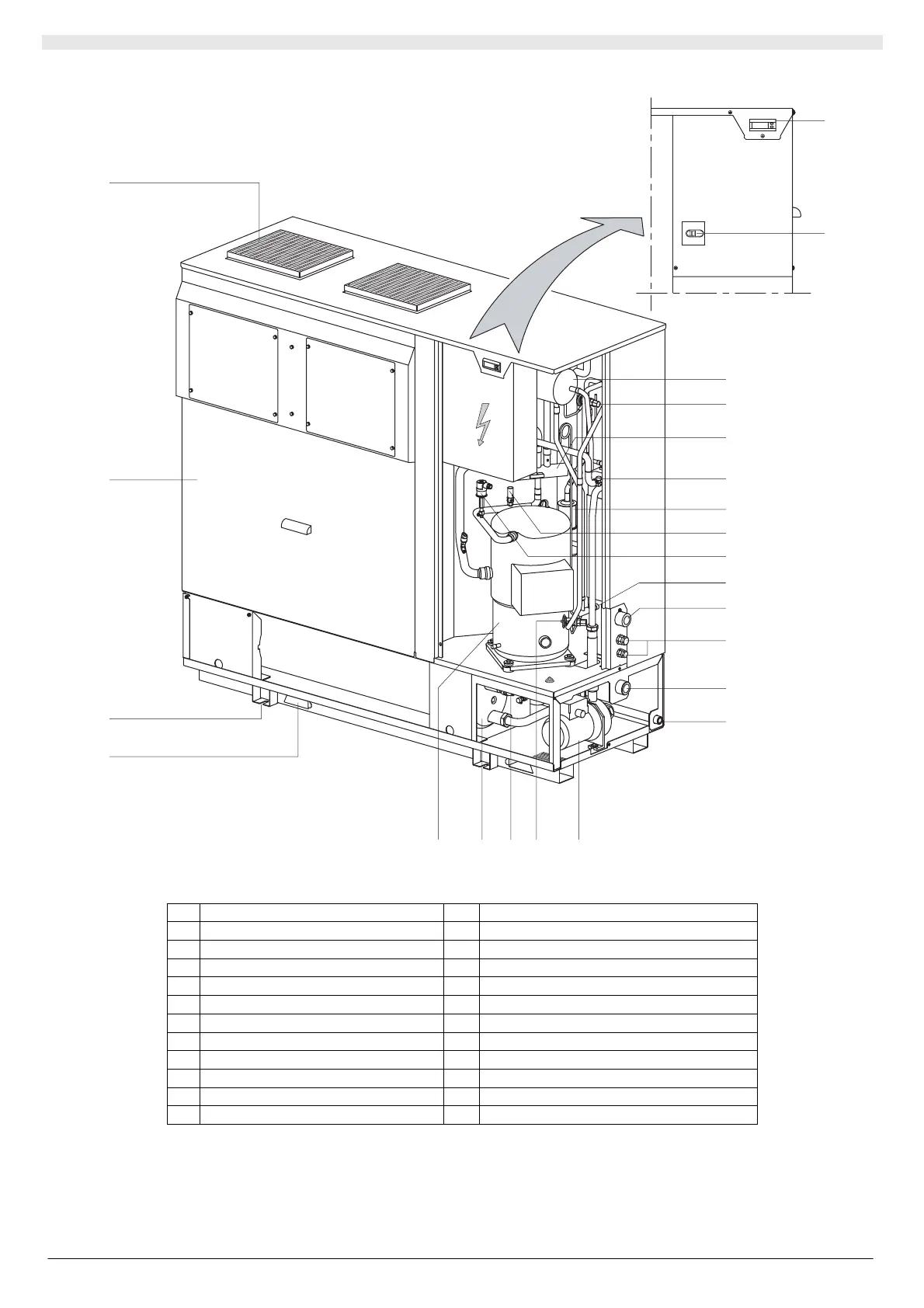

A1 KENNZEICHNUNG DER BAUTEILE (TYPISCHE KENNZEICHNUNG FÜR THCE)
1
2
3
4
5
6
7
8
9
11
12
13
14
15
1617
18
19
20
21
23
22
10
Zeichenerklärung:
1 Bedientafel 13 Wassereintritt
2 Hauptschalter 14 Ablass
3 Flüssigkeitssammler 15 Umwälzpumpe
4 Thermostatventil Winterbetrieb 16 Thermostatventil Sommerbetrieb
5 4-Wege-Ventil 17 Sicherheitsventil
6 Entlüftungsventil 18 Behälter
7 Dehydratationsfilter 19 Scroll-Verdichter
8 Entlastungsventil 20 Langlöcher zum Durchziehen der Hubriemen
9 Sicherheitspressostat 21 Langlöcher zur Bodenbefestigung der Einheit
10 Wasserablauf 22 Inspektionspaneel
11 Wasseraustritt 23 Luftauslässe der Ventilatoren
12 Eingang Netz- und Steuerkabel
